Радиостанции специального назначения
Радиостанция "Стройка-67" (Строителей коммунизЬма
)
![Радиостанции специального назначения Yiea-610](https://i.servimg.com/u/f18/19/30/37/41/yiea-610.jpg)
Технические характеристики:
![Радиостанции специального назначения Img_2102](https://i.servimg.com/u/f96/19/30/37/41/img_2102.jpg)
![sunny](https://illiweb.com/fa/i/smiles/icon_sunny.png)
![Радиостанции специального назначения Yiea-610](https://i.servimg.com/u/f18/19/30/37/41/yiea-610.jpg)
Технические характеристики:
- ТТХ:
- Диапазон частот: 34.5 - 35.0 МГц
Год выпуска: 1967
Организация памяти (количество каналов): 1 канал
Тип излучения: АМ
Диапазон рабочих температур: +10 ~ +50 С
Сигнальные системы: тональный вызов 1450 Гц
Тип источника питания: кассета с 6 аккумуляторами типа ЦНК-0.45
Напряжение питания: 7.5 В
Потребляемый ток:
• дежурный режим 12 мА
• прием 45 мА
• передача 48 мА
Время работы с батареей (цикл 1:1:10): не менее 24 часов
Габаритные размеры: 172 х 73 х 36 мм
Вес: 800 грамм.
Передатчик:
Выходная мощность: не менее 70 мВт (в эквиваленте антенны в режиме несущей)
Точность установки частоты: не хуже ±300 Гц
Коэффициент нелинейных искажений: не более 15%
Приемник:
Чувствительность: не хуже 5 мкВ при сигнал/шум 20 дб.
Избирательность по соседнему каналу: не менее 30 дБ при расстройке ±20 кГц
Половина полосы пропускания на уровне 0.5: не менее 3.2 кГц
Эффективность APУ изменении сигнала на входе на 80 д6 изменение выходного напряжения: должно быть не более 10 дб.
Выходная мощность НЧ (звука): не менее 100 мВт (при КНИ 15%)
Источник питания - кассета с шестью аккумуляторами типа ЦНК-0,45 - заряжается с помощью выпрямителя от сети переменного тока напряжением 127 В или 220 В частотой 50 Гц. Выпрямитель обеспечивает зарядку кассеты током 45 мА ±20% в течение 15 часов при температуре окружающей среды не более +35 С.
Антенна - телескопическая.
- Другие фотографии радиостанции:
![confused](https://illiweb.com/fa/i/smiles/confused.png)
- Для тех, кому интересно, а шо таки там внутри:
![Радиостанции специального назначения Img_2102](https://i.servimg.com/u/f96/19/30/37/41/img_2102.jpg)
Последний раз редактировалось: Admin (Ср Июн 28, 2023 11:08 am), всего редактировалось 4 раз(а)
Радиостанции специального назначения
УКВ радиостанция "Трио"
![Радиостанции специального назначения Eaa_0012](https://i.servimg.com/u/f18/19/30/37/41/eaa_0012.jpg)
Изготавливалась в Санкт-Петербурге, завод "Северный пресс"
Данные экземпляры изготовлены март 1993 год.
Технические характеристики и назначение:
Радиостанция многоканальная "Трио" предназначена для обмена речевой информацией в симплексном режиме на расстояниях от 1 - 1,5 км. (в условиях городской застройки) и до 3 - 5 км. (на открытой местности). Отличительной особенностью данной радиостанции является наличие встроенного синтезатора, позволяющего оперативно выбирать любую из 3-х рабочих частот.
![Радиостанции специального назначения Eaa_0012](https://i.servimg.com/u/f18/19/30/37/41/eaa_0012.jpg)
Изготавливалась в Санкт-Петербурге, завод "Северный пресс"
Данные экземпляры изготовлены март 1993 год.
Технические характеристики и назначение:
Радиостанция многоканальная "Трио" предназначена для обмена речевой информацией в симплексном режиме на расстояниях от 1 - 1,5 км. (в условиях городской застройки) и до 3 - 5 км. (на открытой местности). Отличительной особенностью данной радиостанции является наличие встроенного синтезатора, позволяющего оперативно выбирать любую из 3-х рабочих частот.
- ТТХ:
Количество каналов...................................................... 3.
Рабочие частоты, кГц.................................................... 27200, 27255, 27250
Класс излучения........................................................... F3E
Выходная мощность передатчика, Вт................................ 0,5
Девиация частоты передатчика, кГц................................ 3,5
Допустимое отклонение частоты синтезатора.................... +/-50*10-6
Частота сигнала тонального вызова, Гц............................ 1000
Звуковой диапазон частот, Гц......................................... 300 - 3000
Чувствительность приёмника при отно-
шении сигнал/шум 12дБ, не хуже..................................... 10
Выходная мощность приёмника, мВт.................................. 50
Напряжение источника питания........................................ 9,3
Ток, потребляемый передатчиком в
режиме "Передача", мА, не более...................................... 200
Ток, потребляемый приёмником в
режиме "Приём", мА, не более........................................... 50
Масса радиостанции, кг, не более..................................... 0,7
Рабочая температура, *С................................................. +5 - +40
Питание - гальванические элементы 316 (и их аналоги) в количестве 7 штук.
- ФОТО:
Последний раз редактировалось: Admin (Чт Сен 03, 2015 11:39 pm), всего редактировалось 1 раз(а)
Радиостанции специального назначения
Радиостанция "Сокольники-П"
![Радиостанции специального назначения Yaaaza10](https://i.servimg.com/u/f21/19/30/37/41/yaaaza10.jpg)
Технические характеристики и область применения:
Никаких данных к данной радиостанции обнаружить не удалось.![Sad](https://illiweb.com/fa/i/smiles/icon_sad.gif)
Известно, что данные радиостанции входили в комплект башенных грузоподъёмных машин. С их помощью осуществлялась связь между крановщиком и рабочими осуществляющими стропильные и иные работы.
Другие фотографии радиостанции:
P.S. Обсуждаем данную радиостанцию и дополняем информацию по ней тут: https://militaryradio.mirbb.com/t5-topic
![Радиостанции специального назначения Yaaaza10](https://i.servimg.com/u/f21/19/30/37/41/yaaaza10.jpg)
Технические характеристики и область применения:
Никаких данных к данной радиостанции обнаружить не удалось.
![Sad](https://illiweb.com/fa/i/smiles/icon_sad.gif)
Известно, что данные радиостанции входили в комплект башенных грузоподъёмных машин. С их помощью осуществлялась связь между крановщиком и рабочими осуществляющими стропильные и иные работы.
Другие фотографии радиостанции:
- ФОТО:
![confused](https://illiweb.com/fa/i/smiles/confused.png)
- Для тех кому интересно, а шо там таки внутри:
P.S. Обсуждаем данную радиостанцию и дополняем информацию по ней тут: https://militaryradio.mirbb.com/t5-topic
Re: Радиостанции специального назначения
Радиостанция Р-838КН (Кремница).
![Радиостанции специального назначения O-838_10](https://i.servimg.com/u/f21/19/30/37/41/o-838_10.jpg)
Технические характеристики и область применения:
Носимая, симплексная УКВ ЧМ радиостанция предназначена для организации внутриаэродромной радиосвязи. Радиостанция обеспечивает симплексную бесподстроечную связь с однотипными радиостанциями, а также с подвижными и стационарными УКВ ЧМ радиостанциями комплекса Р-838КН, работающими на одинаковых частотах.
![Радиостанции специального назначения O-838_10](https://i.servimg.com/u/f21/19/30/37/41/o-838_10.jpg)
Технические характеристики и область применения:
Носимая, симплексная УКВ ЧМ радиостанция предназначена для организации внутриаэродромной радиосвязи. Радиостанция обеспечивает симплексную бесподстроечную связь с однотипными радиостанциями, а также с подвижными и стационарными УКВ ЧМ радиостанциями комплекса Р-838КН, работающими на одинаковых частотах.
- ТТХ Радиостанция Р-838КН (Кремница).:
Диапазон частот –142,0 – 142,975 или 163,200 - 164,175 МГц (4 канала)
Шаг перестройки 25 к Гц
Вид работы – ЧМ
Чувствительность приемника не хуже 1,2 мкВ
Мощность передатчика – не менее 1,0 Вт, 50 Ом
Элементная база – полупроводники
Питание – аккумуляторы 12 В не более 0,4А
Вес рабочего комплекта – 1,3 кг.
Четырёхканальная радиостанция. Частоты данного экземпляра:
1 канал…. 142,594 3 канал…. 142,694
2 канал….142,644 4 канал…. 142,744
Re: Радиостанции специального назначения
Аварийно-спасательная радиостанция Р-855У.
![Радиостанции специального назначения Ya_a_o10](https://i.servimg.com/u/f21/19/30/37/41/ya_a_o10.jpg)
Технические характеристики и область применения:
Р-855У - авиационная аварийная портативная УКВ радиостанция "Камелия-У"
Элементная база: Р-855У - лампы стержневые 1Ж29Б. Такая радиостанция была на борту космического корабля "Восток" с первым космонавтом планеты - Ю.А.Гагариным, когда он летал в космос.
)
![Радиостанции специального назначения Ya_a_o10](https://i.servimg.com/u/f21/19/30/37/41/ya_a_o10.jpg)
Технические характеристики и область применения:
Р-855У - авиационная аварийная портативная УКВ радиостанция "Камелия-У"
Элементная база: Р-855У - лампы стержневые 1Ж29Б. Такая радиостанция была на борту космического корабля "Восток" с первым космонавтом планеты - Ю.А.Гагариным, когда он летал в космос.
- ТТХ Аварийно-спасательная радиостанция Р-855У.:
Диапазон частот
Передача:
• Р-855-А1: 121.5 МГц и 243 МГц
• Р-855А1(У): 114.583 МГц
Прием :
• Р-855-А1: 121.5 МГц
• Р-855А1(У): 114.583 МГц
Соответствие стандартам: Сертификат №02.112.0673-2004
Диапазон рабочих температур: -50 ~ +60 °С
Тип источника питания батарея: Прибой-2С
Напряжение питания: 8.5В
Время работы с батареей:
• при работе телефоном: 60 час.
• в режиме радиомаяка: 24 час.
Дальность связи: 800 метров (на открытой местности)
Габаритные размеры: 130 х 68 х 32 мм
Вес: 1000 г.
Передатчик
Выходная мощность: 100 мВт
Приемник
Чувствительность: не хуже 10 мкВ
Особенности
Радиостанция выполнена в герметичном корпусе, работает с внутренним микрофоном или со шлемофоном.
Режимы работы: Радиостанция имеет два вида работ: радиотелефон в режиме "связь" и радиомаяк с модуляцией свип-тоном в режиме МАЯК.
![confused](https://illiweb.com/fa/i/smiles/confused.png)
- Для тех кому интересно, а шо внутри:
![Smile](https://illiweb.com/fa/i/smiles/icon_smile.gif)
Re: Радиостанции специального назначения
Радиостанция Р-855УМ. (Вариант "С").
![Радиостанции специального назначения Oa_110](https://i.servimg.com/u/f21/19/30/37/41/oa_110.jpg)
Технические характеристики и область применения:
Аварийно-спасательная радиостанция индивидуального пользования Р-855 (УМ, А1) предназначена для радиосвязи члена экипажа, потерпевшего аварию (покинувшего самолет), с поисковыми средствами службы спасения и привода их к месту нахождения экипажа.
Р-855У собрана на радиолампах и транзисторах. Габариты и вес больше чем у Р-855УМ. Так-же батарея питания Р-855У отличается габаритами и напряжением.
Данные экземпляры радиостанций изготовлены август 1971 год.
![Радиостанции специального назначения Oa_110](https://i.servimg.com/u/f21/19/30/37/41/oa_110.jpg)
Технические характеристики и область применения:
Аварийно-спасательная радиостанция индивидуального пользования Р-855 (УМ, А1) предназначена для радиосвязи члена экипажа, потерпевшего аварию (покинувшего самолет), с поисковыми средствами службы спасения и привода их к месту нахождения экипажа.
- ТТХ Радиостанция Р-855УМ. (Вариант "С").:
Рабочая частота: для Р-855УМ – …………………….......121,5 МГц
для Р-855А1, радиомаяка Р-855А2 - …121,5 и 243 МГц (выбирается пользователем).
Мощность передатчика - ………………………………… 0,13 Вт.
радиомаяка Р-855А2…………………… 0,1Вт
Чувствительность приемника Р-855УМ, Р-855А1 -……. 25 мкВ.
Дальность радиосвязи с однотипными радиостанциями составляет:
на суше - ……………………………………………………не менее 800м;
на море - ……………………………………………………не менее 3000м;
с радиостанциями поисковых средств типа Р-832М, Р-862 и т.п.
При нахождении последних на высоте:
1000м – ……………………………………………………..25-35км;
3000м – …………………………………………………….50-55км.
Радиостанция Р-855УМ, Р-855А1 работоспособна в течение 55 часов при работе по циклу 1:3 (ПЕРЕДАЧА 1 мин: ПРИЕМ 3мин);
В режиме «МАЯК» непрерывная работа составляет 20 часов (Р-855УМ, Р-855А1, Р-855А2).
Вес комплекта – 0,8 кг; вес радиомаяка «КОМАР-2М» – 2,5кг.
Приемопередатчик работоспособен при температурах – 50 +50° С, допускает пребывание в морской воде на глубине до 1м в течение 1 часа.
Батарея ПРИБОЙ-2С работоспособна только при положительных температурах (поэтому при отрицательных температурах окружающей среды батарею ПРИБОЙ-2С размещать под одеждой)
Срок хранения батареи 18 месяцев. Сохраняемость 30 месяцев.
- ФОТО:
![confused](https://illiweb.com/fa/i/smiles/confused.png)
- Для тех кому интересно, а шо внутри:
Р-855У собрана на радиолампах и транзисторах. Габариты и вес больше чем у Р-855УМ. Так-же батарея питания Р-855У отличается габаритами и напряжением.
Данные экземпляры радиостанций изготовлены август 1971 год.
Re: Радиостанции специального назначения
Радиостанция Ангара-1, коротковолновая, носимая или стационарная.
![Радиостанции специального назначения Ioioi-10](https://i.servimg.com/u/f21/19/30/37/41/ioioi-10.jpg)
Технические характеристики и область применения:
Ангара-1 - серия коротковолновых радиостанций широкого назначения для беспоисковой бесподстроечной радиосвязи в диапазоне 1.6-8 МГц. Виды работы: USB и однополосная телеграфия. Мощность - до 10 Вт.
Изготовитель: Егоршинский радиозавод, г.Артемовский, Свердловской обл. Очень была распространена в экспедициях геологоразведки, лесосовхозах и других объектах народного хозяйства.
![Радиостанции специального назначения Ioioi-10](https://i.servimg.com/u/f21/19/30/37/41/ioioi-10.jpg)
Технические характеристики и область применения:
Ангара-1 - серия коротковолновых радиостанций широкого назначения для беспоисковой бесподстроечной радиосвязи в диапазоне 1.6-8 МГц. Виды работы: USB и однополосная телеграфия. Мощность - до 10 Вт.
Изготовитель: Егоршинский радиозавод, г.Артемовский, Свердловской обл. Очень была распространена в экспедициях геологоразведки, лесосовхозах и других объектах народного хозяйства.
- ТТХ Радиостанция Ангара-1.:
Классификация по назначению:
• Ангара-1 (2Р20Н-1) - носимая, с аккумулятором, предназначенная для работы во время остановок;
• Ангара-1C (2Р20С-1)- стационарная, не предназначенная для работы в движении;
• Ангара-1У (2Р20У-1) - универсальная.
Классификация по числу каналов:
• Ангара-1H-1 (2Р20Н-1), Ангара-1C-1 (2Р20С-1), Ангара-1У-1 (2Р20У-1) - многоканальные;
• Ангара-1Н-2 (2Р20Н-2), Ангара-1С-2 (2Р20С-2), Ангара-1У-2 (2Р20У-2) - до 10 каналов.
Технические характеристики
Общие
Диапазон частот: 1.6-7.999 МГц
Шаг настройки синтезатора: 100 Гц
Стабильность частоты: ±2.5 ppm
Тип излучения
• однополосная телеграфия (J2A)
• USB (J3E)
Диапазон рабочих температур: -30 ~ +50 °С
Возможность натсройки антенн:
• наклонный луч
• симметричный вибратор
• штырь
Типы источников питания
• генератор ГИП-5 ХЛ2 с ручным приводом и напряжением 12.65 В;
• аккумуляторная батарея, состоящая из 10 аккумуляторов КНПЗ-7 с напряжением 12.55 В и емкостью 7 А/час;
• сети переменного тока с напряжением ~220 (±22) В или ~127 (±13) В.
Напряжение питания 12.6 В
Потребление мощности от первичных источников питания при выходной мощности 5 Вт прием, от источников DC 4 Вт:
• прием, от источников AC 35 ВА
• передача, от источников DC 35 Вт
• передача, от источников AC 120 ВА
Время работы с батареей (носимый вариант): 24 часа (при цикле 80:10:10)
Время развертывания радиостанции в полевых условиях:
• при работе от аккумуляторного блока на антенну «штырь»: 5 мин.
• при работе от ГИП-5 ХЛ2 на антенну «наклонный луч»: 15 мин.
• при работе от ГИП-5 ХЛ2 на антенну «симметричный вибратор» с установкой мачты-опоры: 30 мин.
Состав обслуживающего персонала
• при работе от любых источников питания, кроме ГИП-5 ХЛ2 - 1 человек;
• при работе от ГИП-5 ХЛ2 - 2 человека.
Габаритные размеры:
• приемопередатчика (без крышки): 255х209х69 мм
• аккумуляторного блока: 255х209х55 мм
• сетевого блока питания: 255х209х69 мм
• агрегата электрического ГИП-5 ХЛ2 в чехле: 560х200х200 мм
Вес:
• приемопередатчика с аккумуляторным блоком в сумке для переноски: 12 кг;
• агрегата электрического ГИП-5 ХЛ2 в чехле: 13 кг;
• антенного хозяйства с мачтой-опорой в чехле: 20 кг.
Передатчик
Выходная мощность: до 10 Вт
Подавление гармоник: 40 дБ
Время непрерывной работы на передачу: не более 15 мин.
Приемник
Чувствительность: не хуже 1.2 мкВ при 12 дБ S/N
Двухсигнальная избирательность по соседнему каналу: не менее 60 дБ
Интермодуляционная избирательность: не менее 60 дБ
Избирательность по побочным (зеркальным) каналам: не менее 70 дБ
Ширина кривой избирательности: 70/6 дБ
Полоса телефонного канала по НЧ: 3.1 кГц
Выходная мощность НЧ (звука):
• при работе на микротелефон 60 Ом: 75 мВт
• при работе на динамик 4 Ом: 500 мВт
КНИ: не более 7%
Герметичная конструкция радиостанции обеспечивает защиту от проникновения внутрь воды и пыли. Радиостанция сохраняет работоспособность после механических ударов с ускорением до 10 G, после падения с высоты до 0.75 м, после воздействия вибрации в диапазоне от 10 до 70 Hz с ускорением до 4 G. Радиостанция работоспособна в условиях дождя с открытой передней панелью и после погружения с закрытой крышкой в воду на глубину 0.5 м в течение 1 часа.
Re: Радиостанции специального назначения
Радиостанция "Транспорт" РН-12Б (Тантал).
![Радиостанции специального назначения Eziaei10](https://i.servimg.com/u/f21/19/30/37/41/eziaei10.jpg)
Технические характеристики и область применения:
Радиостанция РН -12Б системы «Транспорт» предназначена для организации двухсторонней симплексной бесподстроечной и беспоисковой радиотелефонной связи в полосе частот 148 – 174 МГц между подвижными и стационарными объектами. Радиостанция представляет собой пятиканальный (шестиканальный) приемопередатчик, выполненный на транзисторах и интегрально – гибридных схемах. Часто встречалась у работников железных дорог.![Smile](https://illiweb.com/fa/i/smiles/icon_smile.gif)
![Радиостанции специального назначения Eziaei10](https://i.servimg.com/u/f21/19/30/37/41/eziaei10.jpg)
Технические характеристики и область применения:
Радиостанция РН -12Б системы «Транспорт» предназначена для организации двухсторонней симплексной бесподстроечной и беспоисковой радиотелефонной связи в полосе частот 148 – 174 МГц между подвижными и стационарными объектами. Радиостанция представляет собой пятиканальный (шестиканальный) приемопередатчик, выполненный на транзисторах и интегрально – гибридных схемах. Часто встречалась у работников железных дорог.
![Smile](https://illiweb.com/fa/i/smiles/icon_smile.gif)
- ТТХ Радиостанция "Транспорт" РН-12Б (Тантал).:
Радиостанция характеризуется следующими основными техническими
параметрами:
1. Диапазон частот 148 – 174 МГц
2. Число каналов 5(6)
3. Разнос частот между соседними каналами 25 кГц
4. Максимальная нестабильность частоты передатчика +15·10-6
5. Выходная мощность передатчика 1Вт
6. Максимальная девиация частоты ±5кГц
7. Чувствительность приемника при 12 дБSINАД 1.2 мкВ
8. Выходная мощность приемника 200мВт
9. Коэффициент нелинейных искажений 7%
10. Ширина полосы пропускания 14 кГц
Выпускалась в Болгарии комбинатом "Електрон" им.Михаила Антонова, г. Гоце-Делчев.
Диапазоны частот:
1. канал ... 151,775 _____ 4. канал ... 151,800
2. канал ... 151,825 _____ 5. канал ... 151,850
3. канал ... 151,875 _____ 6. канал ... НЕТ
Re: Радиостанции специального назначения

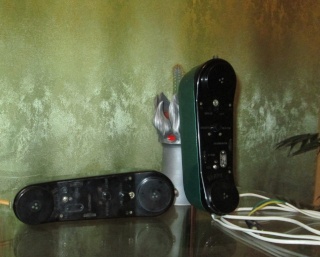

Радиостанция (радиотелефон) Unitra ZR-Radmor 315.50/6.
![Радиостанции специального назначения Oaaiiz10](https://i.servimg.com/u/f21/19/30/37/41/oaaiiz10.jpg)
Технические характеристики и область применения:
Трёхканальная радиостанция производилась на польской фабрике Unitra. Там-же выпускались и приводы для винила с этой популярной в СССР лейбой. В основном поставлялась для народного хозяйства. Хорошо зарекомендовала себя в условиях Сибири, Севера и Полярного Круга.
![Радиостанции специального назначения Oaaiiz10](https://i.servimg.com/u/f21/19/30/37/41/oaaiiz10.jpg)
Технические характеристики и область применения:
Трёхканальная радиостанция производилась на польской фабрике Unitra. Там-же выпускались и приводы для винила с этой популярной в СССР лейбой. В основном поставлялась для народного хозяйства. Хорошо зарекомендовала себя в условиях Сибири, Севера и Полярного Круга.
- ТТХ Радиостанция (радиотелефон) Unitra ZR-Radmor 315.50/6.:
Общие технические данные:
Предел частоты ............ 159 - 174 МГц
Количество каналов ........ 3
Расстояние между каналами ...... мин. 25, макс. 800 кГц.
Род эмиссии..................... F3E, F2 /только 3106/.
Нелинейное искажение ........... 10%.
Импеданс антенны ............... 50 Ом.
Технические данные передатчика:
Мощность на выходе ............. 0,5 Вт.
Постоянная частота ............. 500 Гц.
Полосаакустических частот ...... 300 - 3000 Гц.
Характеристика модуляции ....... +6 Дб/окт.
Максимальная девиация .......... +/- 5 кГц.
Потребление тока ............... 200 мА.
Коэффициент шумов .............. 40 дб.
Технические данные приёмника:
Чувствительность ............... 2,0 мкрВ.
Чувствительность блокировки .... 0,9 мкрВ.
Селективность .................. 70 Дб.
Мощность УНЧ ................... 150 мВт.
Полоса приёма модуляции ........ 12,4 кГц.
Потребление тока:
а) приём при Рвых.= 150 мВт .... 40 мА.
б) прослушивание ............... 8 мА.
Частоты каналов:
1. 162,200 МГц.
2. 162,250 МГц.
3. 162,275 МГц.
![drunken](https://illiweb.com/fa/i/smiles/drunken_smilie.png)
- МНЕНИЕ:
- Практичная, удобная и неприхотливая рация. В начале 90-х годов использовалась операторами на нефтепромыслах. Практически никогда не ломалась. По крайней мере в моей практике эксплуатации таких случаев не было.
Единственный недостаток, если не принять меры, при очень низких температурах окружающей среды. быстро садился аккумулятор.
Re: Радиостанции специального назначения
Радиостанция 70 РТП-2-ЧМ ("Днепр").
![Радиостанции специального назначения Ozee10](https://i.servimg.com/u/f21/19/30/37/41/ozee10.jpg)
Технические характеристики и область применения:
Портативная УКВ радиостанция 70РТП-2-ЧМ предназначена для организации беспоисковой, бесподстроечной телефонной радиосвязи с однотипными радиостанциями, а также с комплексом радиостанций диапазона 140—174 МГц.
Радиостанция используется для организации связи в различных отраслях народного хозяйства. Часто такие радиостанции можно было видеть у милиционеров.![Smile](https://illiweb.com/fa/i/smiles/icon_smile.gif)
![Радиостанции специального назначения Ozee10](https://i.servimg.com/u/f21/19/30/37/41/ozee10.jpg)
Технические характеристики и область применения:
Портативная УКВ радиостанция 70РТП-2-ЧМ предназначена для организации беспоисковой, бесподстроечной телефонной радиосвязи с однотипными радиостанциями, а также с комплексом радиостанций диапазона 140—174 МГц.
Радиостанция используется для организации связи в различных отраслях народного хозяйства. Часто такие радиостанции можно было видеть у милиционеров.
![Smile](https://illiweb.com/fa/i/smiles/icon_smile.gif)
- ТТХ Радиостанция 70 РТП-2-ЧМ ("Днепр").:
Характеристика передатчика:
выходная мощность не менее 0,5 Вт;
номинальная девиация 5 кГц;
, максимальная Девиация не более 10 кГц;
чувствительность микрофонного входа не более 3 мВ;
коэффициент нелинейных искажений не более 15%;
максимальное отклонение частоты возбудителя передатчика в диапазоне тем¬ператур от минус 10 до Т-50°С при одновременном изменении питающего напря¬жения от 6,25 до 8,4 В не превышает ±35-10-* от присвоенной частоты канала;
точность установки частоты не хуже ±10-10-е; ,
мощность побочных излучений не превышает минус 40 дБ;
ток потребления в режиме передачи не более 270 мА.
Характеристика приемника:
чувствительность не хуже 1,5 мкВ;
* выходная мощность не менее 40 мВт;
коэффициент нелинейных искажений не более 15%;
максимальное отклонение частот гетеродинов приемника v диапазоне темпе¬ратур от минус 10 до +50°С при одновременном изменении питающего напря¬жения от 6,25 до 8,4 В не превышает ±35-10—6 от номинальных частот;,
точность установки' частот гетеродинов приемника не хуже ±10-10— в;
половина полосы пропускания на уровне 0,5 не менее 14 кГц;
ослабление ложных каналов не менее 70 дБ;
двухсигнальная избирательность не менее 60 дБ; .
эффективность работы шумоподавителя не хуже минус 20 дБ;
ток потребления в режиме приема без сигнала при включенном шумопода-вителе не более 30 мА. •, , '
Характеристика источника питания.
Основным источником питания является аккумуляторная батарея, состоящая из шести аккумуляторов ЦНК-0.45-11-У2. -
Номинальное напряжение питания 7,5 В.
Одна свежезаряженная батарея обеспечивает не менее 8 ч непрерывной работы при соотношении времени приема к времени .передачи 15:1.
![confused](https://illiweb.com/fa/i/smiles/confused.png)
- Тля тех кому интересно, а шо внутри:
Re: Радиостанции специального назначения
Радиостанция "Лен" (Болгарский вариант).
![Радиостанции специального назначения Iz-o10](https://i.servimg.com/u/f21/19/30/37/41/iz-o10.jpg)
Технические характеристики и область применения:
Предназначена для обеспечения бесподстроечной, беспоисковой, двухсторонней симплексной радиосвязи абонентов между собой, со стационарными, диспетчерскими радиостанциями комплекса "Лен", с абонентами производственной автоматической телефонной сети через диспетчерскую радиостанцию "Лен" 1Р21С-5А, а так же с радиостанциями других типов, отвечающих требованиям ГОСТ 12252-86 и имеющих одинаковые частоты связи и вызова.
![Радиостанции специального назначения Iz-o10](https://i.servimg.com/u/f21/19/30/37/41/iz-o10.jpg)
Технические характеристики и область применения:
Предназначена для обеспечения бесподстроечной, беспоисковой, двухсторонней симплексной радиосвязи абонентов между собой, со стационарными, диспетчерскими радиостанциями комплекса "Лен", с абонентами производственной автоматической телефонной сети через диспетчерскую радиостанцию "Лен" 1Р21С-5А, а так же с радиостанциями других типов, отвечающих требованиям ГОСТ 12252-86 и имеющих одинаковые частоты связи и вызова.
- ТТХ Радиостанция "Лен":
Количество рабочих каналов 1-8
Мощность несущей передатчика 8-15 Вт
Коэффициент нелинейных искажений передатчика не более 5%
Коэффициент нелинейных искажений приемника не более 5%
Чувствительность приемника при отношении сигнал / шум 12 дБ (СИНАД) не более 0,5 мкВ
Мощность, потребляемая радиостанцией при напряжении 13,2 В в режиме:
- дежурный прием
- прием
- передача
не более 3 Вт
не более 6,5 Вт
не более 35 Вт
Диапазон рабочих температур От -25 до +55° С
Габаритные размеры / масса:
- приемопередатчик - громкоговоритель
- корпус (устройства антенно - согласующего)
- штырь УАС 250х270х65мм / 3,2 кг
120х120х60мм / 0,6 кг
65х65х135 мм / 0,65 кг
28х1600 мм / 0,3 кг
![confused](https://illiweb.com/fa/i/smiles/confused.png)
- Для тех кому интересно, а что внутри:
Re: Радиостанции специального назначения

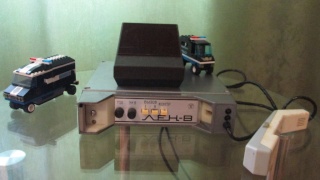

Радиостанция "Лён-В" 1Р21 С-4 (советский вариант
).
![Радиостанции специального назначения -i-110](https://i.servimg.com/u/f21/19/30/37/41/-i-110.jpg)
Технические характеристики и область применения:
Симплексная, абонентская, стационарная сетевая с манипулятором радиостанция и с питанием от аккумулятора в аварийных случаях. Радиостанция предназначена для обеспечения бесподстроечной, беспоисковой, двухсторонней симплексной радиосвязи абонентов между собой, возимыми, диспетчерскими радиостанциями комплекса "Лен", с абонентами производственной автоматической телефонной сети через диспетчерскую радиостанцию 1Р21С-5А, а так же с радиостанциями других типов, отвечающих требованиям ГОСТ 12252-86 и имеющих одинаковые частоты связи и вызова. Используется для работы в стационарных условиях и на подвижных объектах (экскаваторы, краны и др.) при питании от сети переменного тока, напряжением 220 В ±10%, частотой 50 Hz или от источника постоянного тока напряжением от 12.6 до 15.6 В с заземленным минусом. Изготовитель радиостанций Лен-В: ЗАО "ВЭЛС", г.Воронеж, Россия.
![sunny](https://illiweb.com/fa/i/smiles/icon_sunny.png)
![Радиостанции специального назначения -i-110](https://i.servimg.com/u/f21/19/30/37/41/-i-110.jpg)
Технические характеристики и область применения:
Симплексная, абонентская, стационарная сетевая с манипулятором радиостанция и с питанием от аккумулятора в аварийных случаях. Радиостанция предназначена для обеспечения бесподстроечной, беспоисковой, двухсторонней симплексной радиосвязи абонентов между собой, возимыми, диспетчерскими радиостанциями комплекса "Лен", с абонентами производственной автоматической телефонной сети через диспетчерскую радиостанцию 1Р21С-5А, а так же с радиостанциями других типов, отвечающих требованиям ГОСТ 12252-86 и имеющих одинаковые частоты связи и вызова. Используется для работы в стационарных условиях и на подвижных объектах (экскаваторы, краны и др.) при питании от сети переменного тока, напряжением 220 В ±10%, частотой 50 Hz или от источника постоянного тока напряжением от 12.6 до 15.6 В с заземленным минусом. Изготовитель радиостанций Лен-В: ЗАО "ВЭЛС", г.Воронеж, Россия.
- ТТХ Радиостанция "Лён-В" 1Р21 С-4:
Общие:
Диапазон частот: 33-48.5 и 57-57.5 МГц
Соответствие стандартам: ГОСТ 12252-86
Количество рабочих каналов: 1-8 каналов
Шаг сетки частот: 25 кГц
Разнос частот между крайними каналами: 200 кГц
Тип излучения: FM
Диапазон рабочих температур: -25 ~ +55° С
Напряжение питания: 12 В (+30% / -10%)
Потребляемая мощность: дежурный режим 3 Вт, прием 6.5 Вт, передача 35 Вт
Дальность связи: от 15 до 45 км
Габаритные размеры:
корпус УАС: 65 х 65 х 135 мм
штырь УАС: 28 х 1600 мм
приемопередатчик: 250 х 270 х 65 мм
громкоговоритель: 120 х 120 х 60 мм
Вес:
корпус УАС: 0.65 кг
штырь УАС: 0.3 кг
приемопередатчик: 3.2 кг
громкоговоритель: 0.6 кг
Передатчик:
Выходная мощность: 8-15 Вт
Время непрерывной работы на передачу: не более 15 мин.
Коэффициент нелинейных искажений: не более 5%
Приемник:
Чувствительность: не хуже 0.5 мкВ при 12 дБ SINAD
![confused](https://illiweb.com/fa/i/smiles/confused.png)
- Для тех кому интересно, а что внутри:
Re: Радиостанции специального назначения
Радиостанция "Полоса" РСО-5.
![Радиостанции специального назначения Oy-510](https://i.servimg.com/u/f21/19/30/37/41/oy-510.jpg)
Технические характеристики и область применения:
"Полоса" (РСО-5) - ламповая, переносная, однополосная радиостанция для работы в СВ, КВ диапазонах. Предназначена для беспоисковой симплексной телефонно-телеграфной связи с аналогичными радиостанциями, работающими на верхней боковой полосе частот. Применяется для низовой радиосвязи в сельском и лесном хозяйстве, на строительстве нефте- и газопроводов, шоссейных и железнодорожных дорог, линий электропередачи, на линиях водного транспорта, при геолого-поисковых работах и в других областях народного хозяйства. Дальность связи: до 200 км. Радиостанция состоит из блока приемопередатчика и блока питания.
![Радиостанции специального назначения Oy-510](https://i.servimg.com/u/f21/19/30/37/41/oy-510.jpg)
Технические характеристики и область применения:
"Полоса" (РСО-5) - ламповая, переносная, однополосная радиостанция для работы в СВ, КВ диапазонах. Предназначена для беспоисковой симплексной телефонно-телеграфной связи с аналогичными радиостанциями, работающими на верхней боковой полосе частот. Применяется для низовой радиосвязи в сельском и лесном хозяйстве, на строительстве нефте- и газопроводов, шоссейных и железнодорожных дорог, линий электропередачи, на линиях водного транспорта, при геолого-поисковых работах и в других областях народного хозяйства. Дальность связи: до 200 км. Радиостанция состоит из блока приемопередатчика и блока питания.
- ТТХ Радиостанция "Полоса" РСО-5.:
Общие
Диапазон частот: 1 - 6 МГц
Организация памяти (количество каналов)^ 4 канала (кварцованные)
Типы излучения:
CW, SSB
Типы источников питания:
• сеть
• аккумуляторная батарея
• динамо ножного привода
Напряжение питания: 127/220 или 12 В
Потребляемая мощность:
• прием (сеть) 18 Вт
• прием (аккум.) 12 Вт
• передача (сеть) 100 Вт
• передача (аккум.) 90 Вт
Дальность связи: до 200 км
Тип подключаемой антенны:
'наклонный луч' длиной 10-12 м и высотой подвеса 4-6 м
Передатчик
Выходная мощность:
• CW - 5 Вт
• SSB - 7 Вт
Приемник
Чувствительность не хуже: 8 мкВ
- ФОТО:
![confused](https://illiweb.com/fa/i/smiles/confused.png)
- Кому интересно, а шо там внутри.:
коля поставил(а) лайк
Re: Радиостанции специального назначения
Радиостанция РСО-30. (новое название "Полоса-2").
![Радиостанции специального назначения Oy-3010](https://i.servimg.com/u/f21/19/30/37/41/oy-3010.jpg)
Технические характеристики и область применения:
Широко применялся в сельских радиоузлах. В качестве ретранслятора. Так же применялся в Стройках Народного Хозяйства (СНХ). Приемо-передающая радиостанция типа РСО-30 (28РТ-50-2-ОМ “Полоса-2”) служит для проведения симплексной или дуплексной телефонной и телеграфной связи и ретрансляции сигналов проводной связи на четырех фиксированных частотах в диапазоне 300—600 кГц и 1000—8000 кГц.
![Радиостанции специального назначения Oy-3010](https://i.servimg.com/u/f21/19/30/37/41/oy-3010.jpg)
Технические характеристики и область применения:
Широко применялся в сельских радиоузлах. В качестве ретранслятора. Так же применялся в Стройках Народного Хозяйства (СНХ). Приемо-передающая радиостанция типа РСО-30 (28РТ-50-2-ОМ “Полоса-2”) служит для проведения симплексной или дуплексной телефонной и телеграфной связи и ретрансляции сигналов проводной связи на четырех фиксированных частотах в диапазоне 300—600 кГц и 1000—8000 кГц.
- ТТХ Радиостанция РСО-30.:
Приемник
Чувствительность приемника при выходной мощности 6—8 мвт в диапазоне частот 1000—8000 кГц при отношении сигнал/шум 20 дБ и в диапазоне частот 300—600 кГц при отношении сигнал/шум 10 дБ не хуже З мкв.
При коэффициенте нелинейных искажений не более 8% номинальная выходная мощность не менее 100 мвт.
Неравномерность частотной характеристики приемника в полосе частот от (300±50) до (3400±200) гц не более —6 дБ.
Ослабление ложных каналов:
а) на частотах 1000—8000 кГц не менее 60 дБ;
б) на частотах 300—600 кГц не менее 50 дБ.
Двухсигнальная избирательность по соседнему каналу:
а) на частотах 1000—8000 кГц не менее 60 дБ;
б) на частотах 300—600 кГц не менее 50 дБ.
Избирательность приемника при воздействии на его вход двух мешающих сигналов:
а) на частотах 1000—8000 кГц не менее 60 дБ;
б) на частотах 300—600 кГц не менее 50 дБ.
Нестабильность частоты в диапазоне температур от 0 до +40°С не более ±50 гц.
При увеличении входного сигнала на 60 дБ АРУ обеспечивает увеличение выходного сигнала не более 10 дБ.
Передатчик
Пиковая мощность передатчика во всех режимах не менее 30 вт.
Неравномерность частотно-модуляционной характеристики в телефонном режиме в полосе модулирующих частот от (300 ±50 и до (3400 ±200) гц не более - 6 дБ,
Ослабление несущей, нижней боковой и других побочных излучений не менее 40 дБ.
Мощность излучения в паузах не более 10 мвт.
Номинальный уровень входного НЧ сигнала не более 0,3 в (эфф).
Нестабильность частоты в диапазоне температур от 0 до +40°С не более ±50 гц.
Уровень взаимомодуляционных искажений не хуже 25 дБ.
Промышленный КПД не менее 20%.
Антенное устройство
В диапазоне рабочих частот 1000—8000 кГц в радиостанции используется одна комбинированная антенна, выполненная в виде симметричного вибратора с высотой подвеса 15—17м и длиной плеча 22 м.
В диапазоне частот 4000—8000 кГц радиостанция работает на симметричную антенну, а в диапазоне частот 1000—4000 кГц провода фидера в передатчике и приемнике автоматически соединяются перемычкой и радиостанция работает на Т-образную антенну
![confused](https://illiweb.com/fa/i/smiles/confused.png)
- ФОТО ПРИЁМНИКА:
- ФОТО ПЕРЕДАТЧИКА:
Последний раз редактировалось: Admin (Чт Сен 03, 2015 11:38 pm), всего редактировалось 1 раз(а)
Re: Радиостанции специального назначения
Радиостанция "Карат-Н" (10Р30Н-1).
![Радиостанции специального назначения Ei-2_010](https://i.servimg.com/u/f21/19/30/37/41/ei-2_010.jpg)
Технические характеристики и область применения:
Радиостанция рассчитана для работы на верхней боковой полосе и обеспечивает беспоисковую связь на одной фиксированной частоте в диапазоне 1600-2850 кГц. В зависимости от местности и типа антенны при удалении от промышленных объектов, телефонных и высоковольтных линий радиостанция обеспечивает уверенную связь до 30 и более километров. Радиостанция предназначена для организации симплексной телефонной радиосвязи в подвижной службе в различных отраслях народного хозяйства.
![Радиостанции специального назначения Ei-2_010](https://i.servimg.com/u/f21/19/30/37/41/ei-2_010.jpg)
Технические характеристики и область применения:
Радиостанция рассчитана для работы на верхней боковой полосе и обеспечивает беспоисковую связь на одной фиксированной частоте в диапазоне 1600-2850 кГц. В зависимости от местности и типа антенны при удалении от промышленных объектов, телефонных и высоковольтных линий радиостанция обеспечивает уверенную связь до 30 и более километров. Радиостанция предназначена для организации симплексной телефонной радиосвязи в подвижной службе в различных отраслях народного хозяйства.
- ТТХ Радиостанция "Карат-Н" (10Р30Н-1).:
Радиостанция выпускается в 2-х вариантах:
носимая радиостанция 10РЗ0Н-1 "КАРАТ-2Н" имеет автономный батарейный блок питания - 8 элементов типа "373" напряжением от 1 0,8 до 13,8 В,
стационарная радиостанция 10РЗ0С "КАРАТ-2С" имеет источник вторичного злектропитания от сети переменного тока напряжением 220 В, частотой 50 Гц с выходным напряжением 12,6+ -0,4 В, потребляемой мощностью 16 Вт.
Радиостанции работоспособны в условиях:
при температуре окружающей среды от минус 10° С до плюс 50° С;
при относительной влажности до 93% и температуре +25° С;
после воздействия предельных температур минус 4О° С и плюс 60° С.
Технические характеристики
Стабильность частоты, Гц ±50x10-6
Выходная пиковая мощность передатчика, Вт, не менее 1
Чувствительность приемника при соотношении сигнал/шум 12 дБ, мкв,не хуже 1,2
Коэффициент нелинейных искажений, %, не более 7
Избирательность приемника, дБ, не менее:
двухсигнальная избирательность по соседнему каналу 60
интермодуляционная избирательность 50
ослабление ложных каналов приема 70
Масса полного комплекта носимой радиостанции, кг, не более 3,6
Габаритные размеры радиостанции(в сумке) мм, не более 295 х 215 х 105
Радиостанция комплектуется двумя антеннами:
1. Наклонный луч и противовес длиной по 12 м
2. Штыревая антенна длиной 1,8 м.
Частота этих радиостанций 1609 кГц.
- ФОТО:
![confused](https://illiweb.com/fa/i/smiles/confused.png)
- Для тех кому интересно, а шо там внутри.:
коля поставил(а) лайк
Re: Радиостанции специального назначения
Первая радиостанция для сельского хозяйства "Урожай-1".
![Радиостанции специального назначения 1_ozeu10](https://i.servimg.com/u/f21/19/30/37/41/1_ozeu10.jpg)
Технические характеристики и область применения:
Радиостанция «У-1» («Урожай-1») была первой серийной радиостанцией предназначенной специально для сельского хозяйства. Она разработана на заводе имени Козицкого в г.Омске в1947 году.
![Sad](https://illiweb.com/fa/i/smiles/icon_sad.gif)
![Радиостанции специального назначения 1_ozeu10](https://i.servimg.com/u/f21/19/30/37/41/1_ozeu10.jpg)
Технические характеристики и область применения:
Радиостанция «У-1» («Урожай-1») была первой серийной радиостанцией предназначенной специально для сельского хозяйства. Она разработана на заводе имени Козицкого в г.Омске в1947 году.
- ТТХ радиостанции "Урожай-1".:
Радиостанция «Урожай У-1», является приемопередающей телефонной дуплексной радиостанцией с амплитудной модуляцией, работающей на фиксированных частотах в диапазоне от 2000 до 3000 кГц (100 – 150 м). Обеспечивает беспоисковое вхождение в связь и бесподстроечное ведение связи. Выпускались радиостанции сериями, причем радиосвязь была возможна только между станциями одной серии. Общее количество серий – 20.
Радиостанция могла использоваться для ретрансляции и подключаться к местной телефонной сети. Питание радиостанции «Урожай -1» осуществлялось от батареи из пяти щелочных железоникелевых аккумуляторов типа 5ЖН. Основные технические данные радиостанции: мощность передатчика в антенне 0,6-0,8 Вт; чувствительность приемника при отношении сигнала к шумам 3 : 1 – не хуже 20 мкВ; ослабление сигналов зеркального канала – более 80 дБ; выходная мощность приемника – 50 мВт.
- ФОТО:
![confused](https://illiweb.com/fa/i/smiles/confused.png)
- Для тех кому интересно, а шо внутри:
![Sad](https://illiweb.com/fa/i/smiles/icon_sad.gif)
коля поставил(а) лайк
Re: Радиостанции специального назначения
Радиостанция для сельского хозяйства "Урожай-2".
![Радиостанции специального назначения Ea-2_010](https://i.servimg.com/u/f21/19/30/37/41/ea-2_010.jpg)
Технические характеристики и область применения:
Радиостанция «У-2» («Урожай-2») была второй серийной радиостанцией предназначенной специально для сельского хозяйства. Отличие от радиостанции "Урожай-2" от "Урожай-1" в том, что в "У-1" применялись октальные радиолампы, было большое энергопотребление и не очень надёжный и шумный умформер. Все эти недостатки были устранены в радиостанции "Урожай-2".
![Радиостанции специального назначения Ea-2_010](https://i.servimg.com/u/f21/19/30/37/41/ea-2_010.jpg)
Технические характеристики и область применения:
Радиостанция «У-2» («Урожай-2») была второй серийной радиостанцией предназначенной специально для сельского хозяйства. Отличие от радиостанции "Урожай-2" от "Урожай-1" в том, что в "У-1" применялись октальные радиолампы, было большое энергопотребление и не очень надёжный и шумный умформер. Все эти недостатки были устранены в радиостанции "Урожай-2".
- ТТХ радиостанция "Урожай-2".:
Радиостанция “Урожай У-2” так же, как “Урожай У-1”, является приемно-передающей телефонной дуплексно- симплексной радиостанцией с амплитудной модуляцией, работающей на фиксированных частотах в диапазоне от 2000 до 3000 кГц (100 - 150 м). Она обеспечивает беспоисковое вхождение в связь и бесподстроечное ведение связи. Выпускаются радиостанции сериями, причем радиосвязь возможна только между станциями одной серии. Общее количество серий - 20.
Радиостанция может быть использована для ретрансляции. Если ее подключить к местной телефонной линии, то вторая радиостанция, ведущая с нею связь, может вести разговор с абонентом телефонной сети.
- ФОТО:
Радиостанции специального назначения
Радиотелефон (радиоудлинитель телефонных каналов) "Лес"-1С-И.
![Радиостанции специального назначения Ei_00910](https://i.servimg.com/u/f21/19/30/37/41/ei_00910.jpg)
Технические характеристики и область применения:
Применялся для организации телефонной связи в подвижных и стационарных обьектах. Часто данное изделие можно было увидеть в машинах председателей обкомов и других партийных функционеров.![Smile](https://illiweb.com/fa/i/smiles/icon_smile.gif)
![Радиостанции специального назначения Ei_00810](https://i.servimg.com/u/f21/19/30/37/41/ei_00810.jpg)
![Радиостанции специального назначения Ei_00910](https://i.servimg.com/u/f21/19/30/37/41/ei_00910.jpg)
Технические характеристики и область применения:
Применялся для организации телефонной связи в подвижных и стационарных обьектах. Часто данное изделие можно было увидеть в машинах председателей обкомов и других партийных функционеров.
![Smile](https://illiweb.com/fa/i/smiles/icon_smile.gif)
- ТТХ радиотелефона "Лес":
Шифр Лес-1С-И.
Наименование Радиоудлинитель телефонных каналов.
Тип и характер РЭС РЭС сухопутной подвижной службы, TMSC.
Частотный диапазон 307.5 МГц 308 МГц 343.5 МГц 344 МГц.
Тип перестройки частоты Дискретный.
Класс излучения 18K8F3E.
Мощность излучения 10 Ватт.
![confused](https://illiweb.com/fa/i/smiles/confused.png)
- Для тех, кому интересно, а шо там таки внутри :
![sunny](https://illiweb.com/fa/i/smiles/icon_sunny.png)
- Жёльтий нёшька:
Содержание драгоценных металлов в радиостанции «Лес-1С-И″.
Золото: 2,068602
Серебро: 29,73459 грамм.
Платина: 0,062146 грамм.
Палладий: 2,2528 грамм.
Согласно: Из справочника по содержанию ДМ в оборудовании — издательство Русская оценка.
Re: Радиостанции специального назначения
Радиостанция "Карат-М" (61РТ-0.5-2-ОМ)
![Радиостанции специального назначения Ozeuza11](https://i.servimg.com/u/f84/19/30/37/41/ozeuza11.jpg)
Технические характеристики и область применения:
Карат (6РТ-0.5-2-ОМ) и Карат-М (61РТ-0.5-2-ОМ) - переносные КВ-радиостанции, производившиеся для радиотелефонной связи в сельском хозяйстве. Питание радиостанции осуществляется от блока батарей, состоящей из восьми элементов типа R20, соединенных последовательно. В радиостанции Карат-М, в отличие от радиостанции Карат, каскады приемника, за исключением выходного каскада УНЧ, выполнены на микросхемах. Переключение радиостанции с приема на передачу производится переключателем, расположенным на манипуляторе.
![Радиостанции специального назначения Ozeuza10](https://i.servimg.com/u/f84/19/30/37/41/ozeuza10.jpg)
![Радиостанции специального назначения Ozeuza11](https://i.servimg.com/u/f84/19/30/37/41/ozeuza11.jpg)
Технические характеристики и область применения:
Карат (6РТ-0.5-2-ОМ) и Карат-М (61РТ-0.5-2-ОМ) - переносные КВ-радиостанции, производившиеся для радиотелефонной связи в сельском хозяйстве. Питание радиостанции осуществляется от блока батарей, состоящей из восьми элементов типа R20, соединенных последовательно. В радиостанции Карат-М, в отличие от радиостанции Карат, каскады приемника, за исключением выходного каскада УНЧ, выполнены на микросхемах. Переключение радиостанции с приема на передачу производится переключателем, расположенным на манипуляторе.
- ТТХ радиостанции "Карат-М":
Диапазон частот: 1.6-2.85 МГц
Количество каналов: 1 фиксированная частота
Потребляемая мощность:
• прием (Карат) 0.45 Вт
• прием (Карат-М) 0.55 Вт
• передача 2.5 Вт
Дальность связи: 80-100 км
Передатчик
Выходная мощность: 500 мВт
Приемник
Чувствительность: не хуже 3 мкВ
Выходная мощность НЧ (звука):
• Карат: 50 мВт (при КНИ 10%)
• Карат-М: 100 мВт (при КНИ 7%)
![confused](https://illiweb.com/fa/i/smiles/confused.png)
- Для тех, кому интересно, а шо там внутри:
коля поставил(а) лайк
Re: Радиостанции специального назначения
Радиостанция "Недра-П"
![Радиостанции специального назначения Vertik10](https://i.servimg.com/u/f96/19/30/37/41/vertik10.jpg)
Другие фотографии радиостанции:
Технические характеристики и область применения:
«Не́дра» — серия советских средневолновых носимых радиостанций гражданского назначения, выпускавшихся на заводе им. Козицкого в г. Ленинграде с 1960 г. Разрабатывались для оснащения геологоразведочных партий, но применялись и в других отраслях народного хозяйства. «Недра» — первая в СССР невоенная радиостанция, использующая однополосную модуляцию. Руководитель разработки — И. А. Народицкий (1915—1999). Радиостанция симплексная, телефонная, с однополосной модуляцией (используется нижняя боковая полоса), работает на одной фиксированной частоте с кварцевой стабилизацией. Выпускалась в четырех вариантах, отличавшихся рабочей частотой — 1640, 1730, 1850 и 1935 кГц (обозначались А, Б, В и Г соответственно).
![Радиостанции специального назначения 1_oaai10](https://i.servimg.com/u/f84/19/30/37/41/1_oaai10.jpg)
![Радиостанции специального назначения Vertik10](https://i.servimg.com/u/f96/19/30/37/41/vertik10.jpg)
Другие фотографии радиостанции:
- ФОТО:
Технические характеристики и область применения:
«Не́дра» — серия советских средневолновых носимых радиостанций гражданского назначения, выпускавшихся на заводе им. Козицкого в г. Ленинграде с 1960 г. Разрабатывались для оснащения геологоразведочных партий, но применялись и в других отраслях народного хозяйства. «Недра» — первая в СССР невоенная радиостанция, использующая однополосную модуляцию. Руководитель разработки — И. А. Народицкий (1915—1999). Радиостанция симплексная, телефонная, с однополосной модуляцией (используется нижняя боковая полоса), работает на одной фиксированной частоте с кварцевой стабилизацией. Выпускалась в четырех вариантах, отличавшихся рабочей частотой — 1640, 1730, 1850 и 1935 кГц (обозначались А, Б, В и Г соответственно).
- ТТХ радиостанции "Недра-П":
В отличие от первой модели собрана на 16 транзисторах и двух диодах по аналогичной структурной схеме. Выпускалась сериями на фиксированные частоты в диапазоне 1,5…2,0 МГц с разносом между частотами 5 кГц. Используется верхняя боковая полоса, поэтому связь со станциями «Недра-1» невозможна. Длина штыревой антенны — 1,8 м. Конструктивное оформление осталось прежним.
Выходная мощность передатчика — 0,3…0,4 Вт.
Чувствительность приёмника при выходном напряжении 1 В и отношении сигнал/шум 3:1 — 1 мкВ.
Дальность уверенной связи:
со штыревой антенной — до 20 км;
с антенной «наклонный луч» — до 50 км.
Источник питания — батарея из восьми элементов «Сатурн» (373) общим напряжением 12 В или три батареи КБС-Х-0,7 (3336).
Время работы от одного комплекта источников питания при соотношении времени приёма и передачи 1:1:
от элементов «Сатурн» — до 50 часов;
от батарей КБС-Х-0,7 — до 20 часов.
Размеры футляра для переноски радиостанции — 285×190×120 мм.
Масса комплекта — около 4 кг.
По схеме «Недра-П» выпускалась также стационарная радиостанция РТС-1, выполненная в виде настольного телефонного аппарата с отдельным блоком питания. Выходная мощность передатчика до 0,5 Вт, масса комплекта — 6 кг.
![confused](https://illiweb.com/fa/i/smiles/confused.png)
- Для тех, кому интересно, а шо там внутри:
Последний раз редактировалось: Admin (Вт Авг 28, 2018 9:22 am), всего редактировалось 1 раз(а)
коля поставил(а) лайк
Re: Радиостанции специального назначения
Радиостанция «Нива».
![Радиостанции специального назначения 1_oaai12](https://i.servimg.com/u/f86/19/30/37/41/1_oaai12.jpg)
Технические характеристики и область применения:
"Нива" стационарная одноканальная, транзисторная КВ радиостанция, состоящая из приемопередатчика и блока питания. РС предназначена для использования в сельском хозяйстве страны. Приемопередатчик выполнен в виде настольного телефонного аппарата-коммутатора. Применялась в основном на стройках народного хозяйства, совхозах и колхозах эпохи СССР.
![Радиостанции специального назначения 1_oaai10](https://i.servimg.com/u/f86/19/30/37/41/1_oaai10.jpg)
![Радиостанции специального назначения 1_oaai12](https://i.servimg.com/u/f86/19/30/37/41/1_oaai12.jpg)
Технические характеристики и область применения:
"Нива" стационарная одноканальная, транзисторная КВ радиостанция, состоящая из приемопередатчика и блока питания. РС предназначена для использования в сельском хозяйстве страны. Приемопередатчик выполнен в виде настольного телефонного аппарата-коммутатора. Применялась в основном на стройках народного хозяйства, совхозах и колхозах эпохи СССР.
- ТТХ Радиостанция "Нива":
Общие
Диапазон частот: 1.6 - 2.85 МГц
Количество каналов: 1
Потребляемая мощность:
• прием 0.65 Вт
• передача 3.5 Вт
Передатчик
Выходная мощность: 500 мВт
Приемник
Чувствительность: не хуже 7 мкВ
Выходная мощность НЧ (звука): 200 мВт
Дальность связи между однотипными радиостанциями и рекомендуемых антеннах 35...50 км.
![confused](https://illiweb.com/fa/i/smiles/confused.png)
- Для тех кому интересно, а что внутри:
Последний раз редактировалось: Admin (Ср Апр 20, 2016 11:16 pm), всего редактировалось 1 раз(а)
Re: Радиостанции специального назначения
Радиостанция «Нива-М».
![Радиостанции специального назначения Oaaiiz33](https://i.servimg.com/u/f86/19/30/37/41/oaaiiz33.jpg)
Технические характеристики и область применения:
"Нива-М" стационарная одноканальная, транзисторная КВ радиостанция, состоящая из приемопередатчика и блока питания. РС предназначена для использования в сельском хозяйстве страны. Приемопередатчик выполнен в виде настольного телефонного аппарата-коммутатора. Схема и монтаж радиостанции аналогичны радиостанции "Карат-М". Отличие РС "Нива-М" в применении телефонной трубки, громкоговорителя и оформлении. Внешним своим видом полностью напоминает свою пришедственницу, радиостанцию «Нива». Применялась в основном на стройках народного хозяйства, совхозах и колхозах эпохи СССР.
СЛАДКАЯ ПАРОЧКА:
![Радиостанции специального назначения Oaaiiz31](https://i.servimg.com/u/f86/19/30/37/41/oaaiiz31.jpg)
![Радиостанции специального назначения Oaaiiz33](https://i.servimg.com/u/f86/19/30/37/41/oaaiiz33.jpg)
Технические характеристики и область применения:
"Нива-М" стационарная одноканальная, транзисторная КВ радиостанция, состоящая из приемопередатчика и блока питания. РС предназначена для использования в сельском хозяйстве страны. Приемопередатчик выполнен в виде настольного телефонного аппарата-коммутатора. Схема и монтаж радиостанции аналогичны радиостанции "Карат-М". Отличие РС "Нива-М" в применении телефонной трубки, громкоговорителя и оформлении. Внешним своим видом полностью напоминает свою пришедственницу, радиостанцию «Нива». Применялась в основном на стройках народного хозяйства, совхозах и колхозах эпохи СССР.
- ТТХ Радиостанция "Нива-М":
Общие
Диапазон частот: 1.6 - 2.85 МГц
Количество каналов: 1
Потребляемая мощность:
• прием 0.65 Вт
• передача 3.5 Вт
Передатчик
Выходная мощность: 500 мВт
Приемник
Чувствительность: не хуже 7 мкВ
Выходная мощность НЧ (звука): 200 мВт
Дальность связи между однотипными радиостанциями и рекомендуемых антеннах 35...50 км.
![confused](https://illiweb.com/fa/i/smiles/confused.png)
- Для тех кому интересно, а что внутри:
- Паспорт радиостанции «Нива-М»:
СЛАДКАЯ ПАРОЧКА:
![Very Happy](https://illiweb.com/fa/i/smiles/icon_biggrin.png)
![Радиостанции специального назначения Oaaiiz31](https://i.servimg.com/u/f86/19/30/37/41/oaaiiz31.jpg)
Re: Радиостанции специального назначения
Радиостанция СПП-2556.
![Радиостанции специального назначения Img_7710](https://i.servimg.com/u/f58/19/30/37/41/img_7710.jpg)
Другие фотографии радиостанции СПП-2556
Послевоенный гражданский вариант военной радиостанции А-7-Б с упрощенным управлением. Применялся как стационарная диспетчерская станция. В передатчике применена лампа ГУ-50.
Дата выпуска данного экземпляра радиостанции 1957 год.
![Радиостанции специального назначения Img_7710](https://i.servimg.com/u/f58/19/30/37/41/img_7710.jpg)
Другие фотографии радиостанции СПП-2556
- ФОТО СПП-2556:
- До реставрации:
Послевоенный гражданский вариант военной радиостанции А-7-Б с упрощенным управлением. Применялся как стационарная диспетчерская станция. В передатчике применена лампа ГУ-50.
- ТТХ Радиостанции СПП-2556":
• Диапазон частот — 27…32 МГц.
• Выходная мощность передатчика — около 1 Вт.
• Чувствительность приёмника — 1…1,5 мкВ.
• Антенны : штыревая длиной 2,5 м и лучевая длиной 6,4 м.
• Дальность действия:
• на пересеченной местности — до 7…8 км;
• в городских условиях — 3…4 км;
• на слабопересеченной местности вне укрытий — 10 км и более.
![confused](https://illiweb.com/fa/i/smiles/confused.png)
- Для тех кому интересно, а что внутри:
- ИСТОРИЯ:
Конструкторская группа под руководством Г. Т. Шитикова занималась разработкой УКВ радиостанции для связи в низовом звене армии с 1938 г. Работоспособный образец с амплитудной модуляцией (А-4) был готов к концу 1940 г. и показал обнадеживающие результаты: дальность связи до 20-30 км при мощности передатчика не больше 1 Вт и массе комплекта 14 кг. К тому времени уже выпускались УКВ рации с амплитудной модуляцией РБС (4-Р) обр. 1940 года и РРУ обр. 1938 г., к которым было много претензий, особенно к РРУ. У станции А-4 неудовлетворительной оставалась защищенность приемника от импульсных помех. Эту проблему, уже во время войны, решено было преодолеть переходом на частотную модуляцию (ЧМ). Заодно ожидалось увеличение дальности радиотелефонной связи. В феврале 1942 г. на полевые испытания была представлена станция А-6 с ЧМ (индекс А-5 остался за неосуществленным проектом). В августе 1942 г. приказом народного комиссара обороны СССР № 0355 заводу № 2 НКО в Москве, где Шитиков к тому времени был главным конструктором, было поручено развернуть производство УКВ ЧМ радиостанций. Через три месяца была изготовлена опытная партия станций А-7[2][3]. 31 декабря 1942 г. вышло постановление Госкомитета Обороны СССР № 2675 «О производстве войсковых радиостанций с частотной модуляцией типа А-7»[4]. В марте 1943 г. разработчикам А-7 была присуждена Сталинская премия.
Сразу же после начала серийного производства А-7 заводские конструкторы занялись модернизацией станции, прежде всего ее упрощением и повышением экономичности. Без снижения основных характеристик удалось уменьшить число ламп с 11 до 9. Эта модель производилась с 1943 г. под индексом А-7-А (встречается написание А7А) на нескольких заводах — в Москве, Новосибирске, в Ленинграде на заводе им. Козицкого (в том числе флотский вариант «Рейд-И») и в Барнауле — в больших количествах и в нескольких вариантах исполнения и комплектации.
В августе 1944 г., после изучения отзывов об А-7 и А-7-А, было принято решение повысить мощность передатчика и чувствительность приемника, хотя бы и ценой повышения потребляемой мощности. На шасси А-7-А оставалось место от двух исключенных ламп, поэтому не составило труда разместить там дополнительную лампу передатчика. Кроме того, улучшили антенную систему и упростили управление. Новая модель А-7-Б прошла войсковые испытания в декабре 1944 г. Производство ее начал в июле 1945 г. завод № 528 в Москве (в том числе для народного хозяйства)[5], а в декабре того же года — завод им. Козицкого. А-7-Б выпускались также с 1950 по 1956 год в Чехословакии на предприятии «Tesla» в г. Пардубице[6].
Станции А-7-А и А-7-Б производились и оставались на вооружении до начала 1950-х годов, когда были заменены в армии радиостанциями Р-105Д, Р-108Д и Р-109Д. После того А-7 еще долго использовались в гражданских структурах (например, в пожарной охране). Производился даже сугубо гражданский стационарный вариант СПП-2556. Кроме того, их использовали радиолюбители для работы на 10-метровом диапазоне (28…29,7 МГц) и разрешенном в 50-е годы 7-метровом (38…40 МГц).
Дата выпуска данного экземпляра радиостанции 1957 год.
Последний раз редактировалось: Admin (Вс Апр 16, 2017 6:09 pm), всего редактировалось 1 раз(а)
Re: Радиостанции специального назначения
Радиостанция 20РТП2-ЧМ «Ласточка».
Другие фотографии радиостанции 20РТП2-ЧМ «Ласточка»
Радиостанция "20РТП" (Ласточка) выпускалась с 1970 года. Портативная радиостанция "20РТП" - это одноканальная, симплексная, транзисторная УКВ радиостанция предназначенная для организации безпоисковой, безподстроечной телефонной радиосвязи с однотипными радиостанциями работает на одной из частот в диапазоне 33...46 МГц.
Дата выпуска данного экземпляра радиостанции май 1973 год.
![Радиостанции специального назначения 2_ya_a14](https://i.servimg.com/u/f37/19/30/37/41/2_ya_a14.jpg)
Другие фотографии радиостанции 20РТП2-ЧМ «Ласточка»
- ФОТО 20РТП2-ЧМ «Ласточка»:
Радиостанция "20РТП" (Ласточка) выпускалась с 1970 года. Портативная радиостанция "20РТП" - это одноканальная, симплексная, транзисторная УКВ радиостанция предназначенная для организации безпоисковой, безподстроечной телефонной радиосвязи с однотипными радиостанциями работает на одной из частот в диапазоне 33...46 МГц.
- ТТХ 20РТП2-ЧМ «Ласточка»":
Радиостанция работает в диапазоне частот 33—46 Мгц при разносе частот между каналами в 50 кгц. Перестройка радиостанции на любой из каналов осуществляется в условиях мастерской.
Радиостанция обеспечивает надежную двухстороннюю связь на расстоянии 1 км с однотипной радиостанцией на местности средней пересеченности и лесистости при положении оператора стоя.
Вес действующего комплекта — 950 г (без сумки).
Габаритные размеры радиостанции с выступающими частями — 210 мм х 80мм х 40 мм
Характеристика передатчика
Выходная мощность — не менее 0,1вт,
номинальная девиация — 5 кгц;
максимальная девиация — не более 10 кгц,
чувствительность микрофонного входа не хуже 7мв,
коэффициент нелинейных искажений — не более 15%,
максимальное отклонение частоты передатчика в диапазоне температур от минус 10 до +50°С при одновременном изменении питающих напряжений не превышает ±50 •10'в от присвоенной частоты канала, точность установки частоты не хуже 4:10 • Ю-6;
мощность побочных излучений не превышает 5 мквт,
ток потребления не более 90 ма.
Характеристика приемника
Чувствительность не хуже 1 мкв;
выходная мощность не менее20 мвт,
коэффициент нелинейных искажений не более 15°о,
максимальное отклонение частот гетеродинов приемника в диапазоне температур от минус 10 до +50°С при одновременном изменении питающего напряжения не превышает ±50•10•6oт номинальных частот;
точность установки частот гетеродинов приемника не хуже ±10 • 10"6;
половина полосы пропускания на уровне 0,5 не менее 9кгц,
ослабление ложных каналов не менее 70 дб,
двухсигнальная избирательность не менее 70 дб,
эффективность работы шумоподавителя не хуже минус 20 дб,
ток потребления не более 25ма.
![confused](https://illiweb.com/fa/i/smiles/confused.png)
- Для тех кому интересно, а что внутри:
Дата выпуска данного экземпляра радиостанции май 1973 год.
Re: Радиостанции специального назначения
Радиостанция UFT-721.
![Радиостанции специального назначения Ozeuza12](https://i.servimg.com/u/f37/19/30/37/41/ozeuza12.jpg)
Другие фотографии радиостанции UFT-721
Данная радиостанция производства фабрики RFT ещё тогдашней ГДР.
Применялась исключительно на стройках народного хозяйства, в железнодорожном транспорте, речном и морском транспорте. Очень надёжная и главное экономичная радиостанция. В режиме приёма с включенным СШП потребляла чуть больше 3 мА!
Дата выпуска данного экземпляра радиостанции 1985 год.
![Радиостанции специального назначения Ozeuza12](https://i.servimg.com/u/f37/19/30/37/41/ozeuza12.jpg)
Другие фотографии радиостанции UFT-721
- ФОТО UFT-721":
Данная радиостанция производства фабрики RFT ещё тогдашней ГДР.
![Very Happy](https://illiweb.com/fa/i/smiles/icon_biggrin.png)
![affraid](https://illiweb.com/fa/i/smiles/affraid.gif)
- ТТХ радиостанции UFT-721":
HF Output:
0.5 Watt / 50 Ohm.
Sensitivity:
0.65 uV.
Modulation:
F3.
Voltage:
8,2 ... 11,6 V.
Frequency range:
146 ... 174 MHz.
Channels:
max. 4
Handset:
UBT 70
Range:
up to 5 km.
Battery:
9,6 NC 0,225
![confused](https://illiweb.com/fa/i/smiles/confused.png)
- Для тех кому интересно, а что внутри:
Дата выпуска данного экземпляра радиостанции 1985 год.
Страница 1 из 2 • 1, 2
![-](https://illiweb.com/empty.gif)
» Радиостанции военного назначения
» Военные приёмники и приёмники специального назначения.
» Не опознанные радиостанции
» Радиостанции спецслужб и другие "штучки" (КГБ СССР)
» Военные приёмники и приёмники специального назначения.
» Не опознанные радиостанции
» Радиостанции спецслужб и другие "штучки" (КГБ СССР)
Страница 1 из 2
Права доступа к этому форуму:
Вы не можете отвечать на сообщения
|
|
» Зарубежные бытовые радиоприёмники
» Радиоконструкторы для детского творчества.
» Радиостанции спецслужб и другие "штучки" (КГБ СССР)
» Радиостанции специального назначения
» Восстановление подарочного радиоприёмника "Сириус-308".
» Реставрация корпуса радиоприёмника "Малютка".
» Реставрация лампового портативного радиоприёмника Sonora Candid KG-80
» Приборы СССР
