Военные приёмники и приёмники специального назначения.
автор Admin Сб Авг 29, 2015 11:32 pm
Радиоприёмник-пеленгатор Р-359 ("Пеликан").
Гроза радиохулиганов 70-х годов и не только...
Многие моего возраста, радиохулиганы 80-х наверное помнят это чудо. По крайней мере, когда меня запеленговали то показали чем...
Потом и появилась мечта.... заиметь такой аппарат. Конечно-же у меня не полный комплект... Не хватает самого малого: антенного хозяйства, коммутаторов, автомобиля ЗИЛ-157 КГ с кузовом КУНГ-1М и ещё много чего. Но оно и не нужно. Данный приёмник естественно работает и без этих опций.
Технические характеристики:
)
Гроза радиохулиганов 70-х годов и не только...
Многие моего возраста, радиохулиганы 80-х наверное помнят это чудо. По крайней мере, когда меня запеленговали то показали чем...
Потом и появилась мечта.... заиметь такой аппарат. Конечно-же у меня не полный комплект... Не хватает самого малого: антенного хозяйства, коммутаторов, автомобиля ЗИЛ-157 КГ с кузовом КУНГ-1М и ещё много чего. Но оно и не нужно. Данный приёмник естественно работает и без этих опций. Технические характеристики:
- ТТХ радиоприёмник-пеленгатор Р-359:
В состав радиопеленгатора входят:
аппаратная автомашина ЗИЛ-157 КГ с кузовом КУНГ-1М, в которой размещены два пульта оператора с приемоиндикаторами «Пеликан», распределительный щит, три переговорных устройства, стол командира, стол с радиоприемным устройством Р-250М, бензоотопитель с выпрямителем, вентилятор, шкаф с запасным имуществом, на шкафу — радиостанция Р-105Д. Вертикальные антенны, выносная фидерная линия на двух катушках, блок питания размещаются в аппаратной машине на время транспортировки;
такелажная автомашина ЗИЛ-157 КГ с брезентовым тентом и тяговой лебедкой, в которой транспортируются два бензоагрегата АБ-2-0/230, рамочные антенны, выносная фидерная линия на двух катушках, катушки со связанным кабелем, катушка с кабелем питания, запасная катушка с выносной фидерной линией, запасное имущество бензоагрегатов и рамочных антенн, комплект сетки заземления для системы вертикальных антенн и палатка.
Диапазон частот радиопеленгатора плавный, от 1,5 до 25 Мгц (200 - 12 м), перекрывается 8 поддиапазонами приемоиндикатора:
Номера поддиапазонов Диапазон частот Цена деления точной шкалы
I от 1,5 до 2,5 МГц 2 кГц
II от 2,5 до 4,0 МГц 2 кГц
III от 4,0 до 6,0 МГц 5 кГц
IV от 6,0 до 9,0 МГц 5 кГц
V от 9,0 до 12,0 МГц 5 кГц
VI от 12,0 до 16,0 МГц 10 кГц
VII от 16,0 до 20,0 МГц 10 кГц
VIII от 20,0 до 25,0 МГц 10 кГц
Диапазон частот от 1,5 до 25 Мгц (200 - 12 м) перекрывается при.работе антенно-фидерной системы с согласованными вертикальными антеннами.
Антенно-фидерная система с разнесенными согласованными рамочными антеннами работает в диапазоне от 1,5 до 8 Мгц (200 - 37,5 м).
Точность пеленгования. Точность радиопеленгатора в значительной степени зависит от местных условий (характер почвы, наличие переизлучателей), а также от условий распространения радиоволн, напряженности поля пеленгуемой радиостанции, уровня внешних помех и расстояния до пеленгуемого объекта.
Срединная ошибка пеленгования отраженных волн не превышает:
при пеленговании на системе рамочных антенн
8° - на расстоянии 50 - 100 ± 5 км:
6° - на расстоянии 150 ±10 км;
4°- на расстоянии 200±15км;
3°- на расстоянии 250 ±15 км;
при пеленговании на системах рамочных или вертикальных антенн 2° — на расстоянии 300 - 500 км;
при пеленговании на системе вертикальных антенн 1°,6 — на расстоянии более 500 км.
Среднеарифметическая инструментальная ошибка радиопеленгатора с системой вертикальных антенн в диапазоне 1,5- 25 Мгц не превышает 1°,5; с системой рамочных антенн по земной волне в диапазоне 1,5 - 8 Мгц не превышает 3°.
Изменение пеленга на одном посту при переключении антенн, определении стороны и подключении контрольного сигнала на другом не превышает 3°.
Виды пеленгуемых сигналов. Радиопеленгатор обеспечивает визуальное пеленгование телеграфных и телефонных радиопередач.
Чувствительность. Чувствительность радиопеленгатора обеспечивает пеленгование радиопередатчиков, создающих в месте приема поле напряженностью:
для станции дальней зоны — порядка 2 мкв/м;
для станции ближней зоны для земной волны—порядка 10 мкв/м.
Электропитание. Электропитание радиопеленгатора может осуществляться как от автономных источников питания, так и от сети переменного тока 220 или 127 в. В качестве автономных источников питания применены унифицированные бензоагрегаты АБ-2-0/230 (в количестве 2 шт.), что обеспечивает круглосуточную работу радиопеленгатора.
Потребляемая мощность при всех включенных блоках, а также бензоотопителе, вентиляторе и освещении составляет не более 1300 ва.
Время развертывания и свертывания. Радиопеленгатор обслуживается командой из 10 человек.
Время, затрачиваемое на развертывание и свертывание радиопеленгатора, около 3 часов на операцию.
Время выноса из аппаратной машины и развертывание аппаратуры в инженерном укрытии 20 - 30 мин.
Габариты и вес оборудования позволяют проносить его через проемы инженерных укрытий.
Радиопеленгатор Р-359 работает в стационарных условиях. Аппаратура размещена в аппаратной машине, которая вынесена за пределы АФС на расстояние порядка 150 м. Это дает возможность использовать аппаратуру и в инженерном укрытии.
Для пеленгования используются две антенно-фидерные системы: система вертикальных антенн для пеленгования радиостанций дальней зоны; система сложных рамочных антенн для пеленгования радиостанций ближней зоны.
Система вертикальных антенн состоит из 8 штыревых антенн, соединенных в U-образную систему. Антенны устанавливаются по окружности диаметром 7,4 м.
Система рамочных антенн представляет собой соединение 4 одиночных антенн, каждая состоит из двух взаимно-перпендикулярных рамок.
Одиночные антенны устанавливаются на окружности диаметром 18 м.
Минимальное расстояние между антенными системами порядка 200 м, а максимальное 270 - 330 м (максимальное расстояние определяется длинами фидерных линий, равных 150 ± 15 м).
Радиопеленгатор разворачивается на ровной местности с однородной почвой, вдали от береговой линии больших рек, ущелий, лесных массивов, железных дорог, электрических и телеграфных линий.
Место развертывания должно находиться на расстоянии не менее 15 -20 км от крупных промышленных пунктов и городов.
Автономная станция питания, в состав которой входят два бензоагрегата АБ-2-0/230 и блок питания, развертывается в брезентовой палатке на расстоянии около 300 м, но не менее 250 м от аппаратной машины. Имеется возможность работы станции питания в такелажной машине.
Радиопеленгатор предназначен для работы в интервале температур ±50°C при относительной влажности воздуха до 98% и атмосферном давлении 750 ± 30 мм рт. ст.
Аппаратура обладает прочностью, которая обеспечивает работоспособность приборов после движения машин по любым булыжным, проселочным и другим дорогам со скоростью 20 - 30 км/час.
)
Admin- Admin
- Сообщения : 660
Очки : 10847
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Военные приёмники и приёмники специального назначения.
автор Admin Сб Авг 29, 2015 11:46 pm
Радиоприёмник Р-147П (Акация).
Технические характеристики и область применения:
Радиоприемник, по конструкции и характеристикам аналогичный приемному тракту Р-147. Предназначен для обеспечения связи:
- СВ в звене МСО-МСВ
- ПВО СВ в ПЗРК 9К34 "Стрела-3"
- инженерные войска - инженерная разведывательная машина ИРМ.
Технические характеристики и область применения:
Радиоприемник, по конструкции и характеристикам аналогичный приемному тракту Р-147. Предназначен для обеспечения связи:
- СВ в звене МСО-МСВ
- ПВО СВ в ПЗРК 9К34 "Стрела-3"
- инженерные войска - инженерная разведывательная машина ИРМ.
- ТТХ радиоприёмник Р-147П (Акация).:
Переносной малогабаритный ранцевый УКВ ЧМ радиоприёмник метрового диапазона. Выпускается 26 серий с различными сочетаниями частот каналов. Предназначен для обеспечения связи в звене МСО-МСВ. Портативный радиоприёмник (по тем временам), носился на ремешке через плечо, наушник крепился резиновой лентой вокруг головы, антенна выполнена в виде пружинных полос, крепилась к наушнику с помощью зажима.
Принят на вооружение в 1971г.
Радиоприёмник Р-147П совместим с радиостанцией Р-147.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон принимаемых частот, MHz 44 - 52
Количество каналов 4
Формирование частоты кварцевое
Отображение/установка частоты переключатель каналов на 4 положения
Антенны ленточная с дополнительным полотном высотой 62 см и с антенной надставкой
Дальность связи, км 1 (с дополнительным полотном и антенной надставкой в положении стоя)
Питание:
- тип 6РЦ83 "Акция", батарея ртутно-цинковая
- напряжение, в +9
Время работы, час 14
Диапазон температур, град.С -50/+50
Габаритные размеры, мм 58 х 45 х 126
Масса, кг 0,46
Admin- Admin
- Сообщения : 660
Очки : 10847
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Военные приёмники и приёмники специального назначения.
автор Admin Сб Авг 29, 2015 11:53 pm
Трансляционный приемник "Ишим-003".
Технические характеристики и область применения:
"Ишим-003" - сетевой трансляционный высококачественный радиоприемник, который предназначен для комплектации трансляционных радиоузлов (РТУ) - выпускался с 1984 года на Петропавловском заводе имени Кирова (Казахстан).
Технические характеристики и область применения:
"Ишим-003" - сетевой трансляционный высококачественный радиоприемник, который предназначен для комплектации трансляционных радиоузлов (РТУ) - выпускался с 1984 года на Петропавловском заводе имени Кирова (Казахстан).
- ТТХ Трансляционный приемник "Ишим-003":
По своим техническим параметрам он является аппаратом высшего класса и обеспечивает прием передач радиовещательных станций в диапазонах длинных, средних и коротких волн - с амплитудной модуляцией и УКВ - с частотной модуляцией.
Радиоприемник "Ишим-003" может питаться от сети переменного тока напряжением 220 В частотой 50 или 60 Гц или от источника постоянного тока напряжением 27 В (с заземленным минусом).
Радиоприемник был широко распространен на РТУ бывшего СССР, да и сейчас достаточно часто встречаются у радиолюбителей-коротковолновиков. О высокой популярности приемника среди радиолюбителей свидетельствует большое число материалов по его совершенствованию и модернизации.
Из имеющихся отзывов радиолюбителей, которые эксплуатировали этот приемник, можно сделать следующее заключение: "Ишим-003" достаточно надежен в эксплуатации, но имеет существенные недостатки - трудности в ремонте из-за неудачной компоновки его узлов, недостаточная чувствительность и сравнительно высокий уровень шумов трактов ВЧ и ПЧ, и, особенно, - большая зависимость его электрических показателей от размеров приемной антенны - она должна быть в пределах 10-40 метров и более.
Особенностью радиоприемника является блок электронно-счетной шкалы (ЭСШ) с жидкокристаллическим индикатором, который обеспечивает цифровую индикацию частоты принимаемого сигнала - цифровая шкала.
ХАРАКТЕРИСТИКИ:
Диапазон принимаемых частот: ДВ - 0,15 - 0,408 МГц; СВ 0,525 - 1,605 МГц; КВ-1 - 3-6 МГц; КВ-2 -6-10 МГц; КВ-3 - 10-14 МГц; КВ-4 - 14-18 МГц; УКВ - 65-74 МГц.
Промежуточная частота: для диапазонов ДВ, СВ, КВ - 465+2 кГц; для диапазона УКВ - 10,7+0,05 МГц. Чувствительность (не хуже) в диапазонах ДВ, СВ, KB при соотношении сигнал/шум 20 дБ - 40 мкВ; в диапазоне УКВ при соотношении сигнал/шум 50 дБ - 10 мкВ.
Селективность по зеркальному каналу (не менее) в диапазонах: ДВ - 70 дБ; СВ - 60 дБ; KB - 40 дБ; УКВ - 50 дБ.
Селективность по промежуточной частоте на всех диапазонах (не мене) 60 дБ.
Селективность по соседнему каналу при расстройке + 9 кГц в диапазонах ДВ, СВ и КБ (не менее) - 60 дБ; в диапазоне УКВ при расстройках на +120 кГц при отношении сигнал-помеха на выходе 20 дБ, отношение помеха-сигнал на входе (не менее) - 0 дБ.
Подавление амплитудной модуляции в полосе частот +50 кГц от значения несущей частоты при точной настройки, в диапазоне УКВ (не менее) - 30 дБ.
Напряжение гетеродина на гнездах антенны в диапазоне УКВ (не более) - 1,5 , мВ.
Автоматическая регулировка усиления в диапазонах ДВ, СВ и КВ: изменение напряжения на входе радиоприемника на 60 дБ дает изменение напряжения на выходе приемника не более, чем на 4 дБ.
Ручная регулировка громкости контрольного выхода обеспечивает изменение выходного напряжения (не менее) 50 дБ.
Диапазон воспроизводимых частот (основной выход) в диапазонах ДВ, СВ, КВ 50...7000 Гц; в диапазоне УКВ 30...15000 Гц при неравномерности 3 дБ и коэффициенте гармоник в диапазонах ДВ, СВ и КВ при М = 80% (не более): до 200 Гц включительно - 4%, 200 - 4000 Гц - 3%; свыше 4000 Гц - 4%; в диапазоне УКВ при F девиации = 50 кГц: до 200 Гц - 3%, свыше 200 Гц - 2%.
Точность настройки радиоприемника на частоту принимаемого сигнала в диапазонах ДВ, СВ, КВ (не хуже) - +3 кГц; в диапазоне УКВ - +50 кГц.
Уровень фона по электрическому напряжению (не хуже) - 54 дБ.
Количество фиксированных полос пропускания в диапазонах ДВ, СВ, КВ - 3: узкая - "УП" не более 7 кГц; средняя - "СП" не более 11,5 кГц и широкая полоса "МП" - не менее 17 кГц.
Коэффициент автоматической подстройки частоты (АПЧ) в УКВ диапазоне, не менее 4.
Выходная мощность: на основном, нерегулируемом выходе - 1 мВт на нагрузке 600 Ом; на регулируемом выходе для подключения контрольного громкоговорителя - не менее 0,5 Вт на нагрузке 8 Ом.
Admin- Admin
- Сообщения : 660
Очки : 10847
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
коля поставил(а) лайк
Военные приёмники и приёмники специального назначения.
автор Admin Вс Авг 30, 2015 12:00 am
Радиоприёмник Р-326 ("Шорох").
Технические характеристики и область применения:
"Р-326" (Шорох) - ламповый, супергетеродинный, коротковолновый, армейский радиоприёмник. Передняя панель радиоприёмника закрывается крышкой. Имеет 6 поддиапазонов. Полоса пропускания - регулируемая. Для питания "Р-326" от сети переменного тока применяется выпрямитель. По внешнему виду этот радиоприёмник очень похож на радиоприёмник "Р-323", отличие только в диапазоне принимаемых частот.
Технические характеристики и область применения:
"Р-326" (Шорох) - ламповый, супергетеродинный, коротковолновый, армейский радиоприёмник. Передняя панель радиоприёмника закрывается крышкой. Имеет 6 поддиапазонов. Полоса пропускания - регулируемая. Для питания "Р-326" от сети переменного тока применяется выпрямитель. По внешнему виду этот радиоприёмник очень похож на радиоприёмник "Р-323", отличие только в диапазоне принимаемых частот.
- ТТХ радиоприёмник Р-326 ("Шорох").:
Диапазон рабочих частот ........................................................... 1-20 MHz (6 поддипазонов).
Виды принимаемых сигналов ...................................... AM, CW (регулируемый гетеродин).
Отображение частоты ............................................................................... оптическая шкала.
Формирование/установка частоты ............................. плавный гетеродин (LC генератор).
Питание ..... ~220 в; 50 Hz.
Габариные размеры ...... 235 х 295 х 395 мм. Масса ..... 20 кг.
- ФОТО:
- Матвейка и "Шорох":
Admin- Admin
- Сообщения : 660
Очки : 10847
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
коля поставил(а) лайк
Военные приёмники и приёмники специального назначения.
автор Admin Вс Авг 30, 2015 12:19 am
Радиоприёмник политрука ''МП-64'' (Синичка).
Технические характеристики и область применения:
Производитель - Рязанский радиозавод. Выпуск с 1967 по 1972 год. Малогабаритный радиоприёмник ''МП-64'' (Синичка) предназначен для работы в полевых условиях.
Радиоприёмник предназначался в основном для политруков всех рангов в военных училищах и в действующей армии, для отслеживания новостей и событий происходящих в мире и для последующей передачи информации на политзанятиях.
Технические характеристики и область применения:
Производитель - Рязанский радиозавод. Выпуск с 1967 по 1972 год. Малогабаритный радиоприёмник ''МП-64'' (Синичка) предназначен для работы в полевых условиях.
Радиоприёмник предназначался в основном для политруков всех рангов в военных училищах и в действующей армии, для отслеживания новостей и событий происходящих в мире и для последующей передачи информации на политзанятиях.
- ТТХ радиоприёмник МП-64 "Синичка".:
- Производитель - Рязанский радиозавод. Выпуск с 1967 по 1972 год. Малогабаритный радиоприёмник ''МП-64'' (Синичка) предназначен для работы в полевых условиях. Он собран на 13 транзисторах, по схеме супергетеродина с автоматической регулировкой усиления и обеспечивает приём радиовещательных станций с амплитудной модуляцией в диапазонах длинных и средних волн, на внутреннюю магнитную антенну, а также коротких волн на штыревую телескопическую антенну. Имеется возможность приёма на всех поддиапазонах на внешнюю антенну. Питание приёмника может осуществляться от размещаемых в его корпусе батарей, или внешнего 12 В аккумулятора. Приёмник сохраняет параметры при температуре -10 +40°С.
Диапазон частот приёмника разбит на 6 поддиапазонов: длинные волны 2000-735 м (150...408 кгц). Средние волны 571,4-186,9 м (525...1605 кгц). Короткие волны, растянутые поддиапазоны: 49 м (5,94-6,2 мгц), 31 м (9,64...10мгц), 25 м (11,6...12 мгц), 19 м (15,04...15,4 мгц). Переход с поддиапазона на другой, осуществляется переключа
телем поддиапазонов. Шкала - общая для всех поддиапазонов, разбита на 10 делений. Чувствительность приёмника при выходной мощности 5 мВт и соотношении снгнал/шум 20 дБ, равна со входа для внешней антенны 100мкВ, на частотах ниже 250 кгц - 200 мкВ. С внутренней магнитной антенной при измерении в стандартном поле на ДВ - 2,5 мВ/м, на СВ - 1,5 мВ/м. Избирательность по соседнему каналу (ослабление сигнала при расстройке ± 10 кгц) не менее 30 дБ. Полоса пропускания не менее 6 кгц на уровне 0,5. Промежуточная частота 465 ± 2 кгц. Номинальная выходная мощность 100 мВт. Диапазон воспроизводимых звуковых частот 250...3500 Гц. Коэффиниент нелинейных искажений приёмника не более 8%. Вес без чехла 2,25 кг.
- ФОТО:
- Кому интересно, а шо там таки внутри:
Последний раз редактировалось: Admin (Ср Авг 30, 2017 9:13 am), всего редактировалось 1 раз(а)
Admin- Admin
- Сообщения : 660
Очки : 10847
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Военные приёмники и приёмники специального назначения.
автор Admin Вс Авг 30, 2015 12:20 am
Радиоприёмник авиационный Р-870М.
Технические характеристики и область применения:
Малогабаритный экономичный УКВ радиоприемник является супергетеродинным приемником с двойным преобразованием частоты, рассчитанным для приема телефонных сигналов с амплитудной модуляцией. Применялся как связной приёмник в военной и гражданской авиации.
Технические характеристики и область применения:
Малогабаритный экономичный УКВ радиоприемник является супергетеродинным приемником с двойным преобразованием частоты, рассчитанным для приема телефонных сигналов с амплитудной модуляцией. Применялся как связной приёмник в военной и гражданской авиации.
- ТТХ радиоприёмник авиационный Р-870М.:
Диапазон частот – 100 – 149,975 МГц
Шаг перестройки 25 кГц
Вид работы – АМ
Чувствительность приемника не хуже 6 мкВ
Элементная база – транзисторы
Питание – от аккумуляторов +12,5 В 0,5 А или сети переменного тока 127,220 В 50 Гц или 115 В 400 Гц 25 Вт.
Вес приемника 7,5 кг.
- Кому интересно, а шо таки там внутри::
Admin- Admin
- Сообщения : 660
Очки : 10847
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Re: Военные приёмники и приёмники специального назначения.
автор Admin Чт Дек 17, 2015 9:11 am

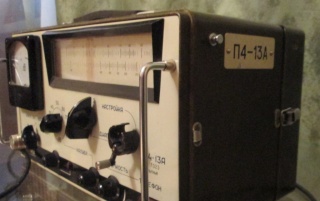

Измеритель помех П4-13А
Технические характеристики и область применения:
Измерители радиопомех П4-13А могут применяться для эксплуатации в лабораторных и цеховых условиях при разработке, контроле и исследовании приемо-передающей техники, решения задач электромагнигной совместимости, а также в технике измерения и поиска радиопомех, в службах связи транспортных учреждений.
Для любознательных: :
Технические характеристики и область применения:
Измерители радиопомех П4-13А могут применяться для эксплуатации в лабораторных и цеховых условиях при разработке, контроле и исследовании приемо-передающей техники, решения задач электромагнигной совместимости, а также в технике измерения и поиска радиопомех, в службах связи транспортных учреждений.
- ТТХ прибора ИП-13А:
- Технические характеристики П4-13А:
Диапазон рабочих частот - от 30 МГц до 300 МГц.
Диапазон измерения напряжения - от 30 мкВ до 105 мкВ.
Напряженность электрического поля - от 100 мкВ/м до 105 мкВ/м.
Основная погрешность - от 6% до 8%.
Входное сопротивление - 75 Ом.
Габаритные размеры измерителя помех П4-13А - 330×152×164 мм.
Масса - не более 5,3 кг.
Для любознательных:
:- Кому интересно, а шо там таки внутри:
Последний раз редактировалось: Admin (Чт Дек 08, 2016 4:20 pm), всего редактировалось 1 раз(а)
Admin- Admin
- Сообщения : 660
Очки : 10847
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Re: Военные приёмники и приёмники специального назначения.
автор Admin Вт Дек 22, 2015 5:17 pm
Поисковый приёмник Р-255ПП. (Сбор-ПП)
Технические характеристики и область применения:
Радиоприемник групп парашютного десанта и спецназа для пеленгации и быстрого сбора десантировавшихся парашютистов ночью в лесу и быстрого поиска и нахождения сброшенной техники и др. вооружения.
Технические характеристики и область применения:
Радиоприемник групп парашютного десанта и спецназа для пеленгации и быстрого сбора десантировавшихся парашютистов ночью в лесу и быстрого поиска и нахождения сброшенной техники и др. вооружения.
- ТТХ Р-255ПП:
Диапазон 37-52 МГц с шагом в 50 кГц
Поиск основан на использовании направленного свойства магнитной антенны приемника.
При удалении передатчика на 2—3 км направление на него определяется по максимуму слышимости. В начале поиска следует услышать сигнал передатчика, для чего, стоя на месте, медленно поворачиваться на 360°, приблизительно определить сторону прихода сигнала по максимальной его громкости. Для уточнения направления встать лицом в сторону прихода сигнала и выждать 10—15 с. После этого следует, быстро поворачиваясь корпусом вправо и влево в пределах ±90 , определить направления, при которых сигнал в телефоне исчезает. Направление на передатчик определяется как середина угла равной слышимости. Определив направление, двигаться в сторону передатчика, уточняя направление через каждые 200—300 м.
По мере приближения к передатчику уточнение направления производится чаще.
В случае если сигнал слышен в интервале, большем 180°, направление на передатчик определяется с помощью предварительного нахождения минимума слышимости сигнала. Для этого нужно остановиться, повернуться лицом в предполагаемую сторону нахождения передатчика, выждать 10—15 с и быстро повернуться на 180°; поворачиваясь далее в пределах ± 90°, определить направление максимальной слышимости. Точное определение направления максимальной слышимости получается путем определения середины угла молчания. Определив направление минимальной слышимости и заметив ориентир в этом направлении, следует повернуться строго на 180°, выбрать новый ориентир и продолжать поиск передатчика.
- Р-255ПП:
Admin- Admin
- Сообщения : 660
Очки : 10847
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Re: Военные приёмники и приёмники специального назначения.
автор Admin Вт Янв 12, 2016 1:21 am
Радиоприёмник Р-323 (Цифра).
Технические характеристики и область применения:
Армейский радиоприёмник "Р-323" (Цифра) выпускался с I-кв 1961 года. Армейский КВ-УКВ радиоприёмник ''Р-323'' предназначен для приёма сигналов с амплитудной и частотной модуляцией, а так же телеграфа. Приёмник собран по схеме супергетеродина с 3-мя преобразованиями на 28 лампах (5 ламп 1Ж29Б и 23 лампы 1Ж24Б) и шести полупроводниковых диодах Д2Г. Максимальное количество одновременно работающих ламп в зависимости от вида работы приемника 17. Радиоприёмник Р-323 "Цифра" применяется:
- в приёмо-пеленгаторной машине ППМ-2 комплекса радио- и радиотехнической разведки Р-381 "Рама";
- в станции радиопомех Р-330П "Пирамида;
- в других изделиях.
Содержание драгоценных металлов в радиоприемнике Р-323
Технические характеристики и область применения:
Армейский радиоприёмник "Р-323" (Цифра) выпускался с I-кв 1961 года. Армейский КВ-УКВ радиоприёмник ''Р-323'' предназначен для приёма сигналов с амплитудной и частотной модуляцией, а так же телеграфа. Приёмник собран по схеме супергетеродина с 3-мя преобразованиями на 28 лампах (5 ламп 1Ж29Б и 23 лампы 1Ж24Б) и шести полупроводниковых диодах Д2Г. Максимальное количество одновременно работающих ламп в зависимости от вида работы приемника 17. Радиоприёмник Р-323 "Цифра" применяется:
- в приёмо-пеленгаторной машине ППМ-2 комплекса радио- и радиотехнической разведки Р-381 "Рама";
- в станции радиопомех Р-330П "Пирамида;
- в других изделиях.
- ТТХ радиоприёмника Р-323:
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон принимаемых частот 20...100 MHz (4 поддиапазона)
Виды принимаемых сигналов AM, CW, FM.
Погрешность установки частоты 10 KHz.
Формирование/установка частоты плавный гетеродин (LC генератор).
Отображение частоты оптическая шкала (дискретность 10 / 20 KHz).
Чувствительность в АМ (узкая/широкая полоса) 3 / 5, FM - 2.5, CW 1 мкВ.
Ослабление по зеркальному каналу не менее 800 раз.
Полоса пропусканя (на уровне 0.5) 8, 25, 85 KHz.
Промежуточные частоты:
- 1 ПЧ 9 MHz;
- 2 ПЧ 2.86 MHz;
- 3 ПЧ 473 KHz.
Выходное напряжение НЧ на одной паре низкоомных телефонов 4.5 в.
Коэффициент нелинейных искажений 10 %.
Напряжение питания +2.5 в.
Диапазон рабочих температур -50 +50°C.
Габариты 255 х 270 х 370 мм.
Содержание драгоценных металлов в радиоприемнике Р-323
- Любителям жёльтий нёшька:
- Золото: 1,828854 грамм.
Серебро: 16,648991 грамм.
Платина: 0 грамм.
Палладий: 0 грамм.
- Для тех, кому интересно, а шо там внутри:
Admin- Admin
- Сообщения : 660
Очки : 10847
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
коля поставил(а) лайк
Re: Военные приёмники и приёмники специального назначения.
автор Admin Сб Мар 05, 2016 3:13 am
Всеволновой радиоприёмник "Волна-К1".
Технические характеристики и область применения:
Радиоприемное устройство типа "Волна-К", стационарный супергетеродинный ламповый радиоприемник, предназначен для слухового приема телеграфных (незатухающих и тональных) и телефонных сигналов. Радиоприемник выполнен в виде настольной конструкции в экранированном металлическом корпусе по супергетеродинной схеме на четырнадцати пальчиковых лампах шестивольтовой серии с двойным преобразованием частоты.
Технические характеристики и область применения:
Радиоприемное устройство типа "Волна-К", стационарный супергетеродинный ламповый радиоприемник, предназначен для слухового приема телеграфных (незатухающих и тональных) и телефонных сигналов. Радиоприемник выполнен в виде настольной конструкции в экранированном металлическом корпусе по супергетеродинной схеме на четырнадцати пальчиковых лампах шестивольтовой серии с двойным преобразованием частоты.
- ТТХ радиоприёмника "Волна-К":
1. Избирательность и ширина полосы пропускания
В радиоприемнике предусмотрена скачкообразная регулировка полосы пропускания по промежуточной частоте.
На всем диапазоне радиоприемника обеспечивается избирательность не хуже указанной в таблице. Ширина полосы пропускания, в кгц
Узкая .0,5" Средняя .1,5 Широкая ,6" Ослабление, в децибелах
0,4-0,7
не более 3 1,3-1,7
не более 8 не менее 5,5
не более 24 6
60
Ослабление помехи на частотах зеркального копала и на частотах, равных промежуточным, не
менее 1000 раз (60 дб) во всем диапазоне частот. Входные цепи радиоприемника
обеспечивают возможность радиоприема без помех при наличии в антенне большой посторонней
ЭДС, при следующих расстройках в зависимости от
величины этой ЭДС. Величина мешающей ЭДС, в вольтах Относительная расстройка по частоте
3
30 б%
10%
2. Чувствительность
Чувствительность радиоприемника при работе от открытом антенны при отношении сигнал + шум к шуму равным 3 и выходном напряжении на низкоомых телефонах типа ТА-56М, равном 1,8 вольта, не хуже:
а) На полосе "0,5" в режиме незатухающего телеграфа:
на 1-ом диапазоне - 10 мкв
на 2-9 " - 4 мкв
б) При приеме колебаний, модулированных частотой 400 гц, при глубине модуляции
30% на 4-9 диапазонах:
на полосе "1,5" - 10 мкв
на полосе "6" - 20 мкв
3. Верность воспроизведения
В диапазоне (1500-23000) кгц при полосе "6" радиоприемник пропускает звуковые частоты в пределах 300-2500 гц при неравномерности по выходному напряжению не более ±6 дб относительно величины напряжения на частоте 1000 гц.
4. Регулировка усиления
В радиоприемнике предусмотрена ручная регулировка усиления по промежуточной и низкой частоте в пределах 60 дб и автоматическая регулировка усиления, поддерживающая уровень выходного напряжения в пределах 12 дб при изменении входного напряжения на 60 дб.
Предусмотрена возможность работы радиоприемника с выключенной АРУ.
5. Излучение
Уровень напряжения частоты гетеродинов на входе радиоприемника на всех диапазонах не превышает 40 мкв.
6. Точность градуировки и установки частоты
Суммарная точность градуировки и повторной установки частоты в нормальных условиях не хуже:
на 1 диапазоне ±250 гц
на 2, 3 диапазонах ±500 гц
на 4 диапазоне ±1000 гц
на 5, 6 диапазонах ±0,1%'
на 7, 8, 9 диапазонах ±0,05%'
Для любознательных:Приемники "Волна" выпускались на Александровском радиозаводе Владимирской области в СССР и Петропавловском радиозаводе имени С. М. Кирова (с 1959 года). Начало производства - конец 1950-х годов. Приемник выпускался до 1985 года. Планировался как связной ПВ/КВ морской и речной судовой гражданский приемник, однако, он имел в этом качестве очень существенный недостаток - от ударных нагрузок в барабане расстраивались контура. Приемник был вообще ненадежен как связной и перешел на роль вспомогательного, а потом и вещательно-трансляционного, вместо приемника "Любава". Для любительских целей ценен в качестве УПЧ на диапазоне 2MHz, так как имеет там хорошую оптику, и при наличии КВ-конвертера с кварцево-диапазонной стабилизацией может обеспечить весьма комфортный прием.
- Для тех кому интересно, а шо там внутри:
Admin- Admin
- Сообщения : 660
Очки : 10847
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
коля поставил(а) лайк
Re: Военные приёмники и приёмники специального назначения.
автор Admin Вт Июн 21, 2016 2:46 pm
Радиоприёмник поисковый Р-254 «Звёздочка».
Другие фотографии приёмника Р-254
Р-254 "Звездочка" предназначен для направленного приема сигналов в УКВ диапазоне с частотной модуляцией. Применялся для сигналов команд сбора в десантной операции и сигнала от маркерного передатчика "Капилляр" грузов, сброшенных с самолета.
Носится в центре грудной клетки на ремнях. Разработан в 1959г., принят на вооружение в 1961г. Заменен на транзисторный Р-254М "Звено", а позже разработан Р-255ПП "Сбор".
Выпущено более 40000 экземпляров, является довольно редким изделием.
Другие фотографии приёмника Р-254
- ФОТО:
Р-254 "Звездочка" предназначен для направленного приема сигналов в УКВ диапазоне с частотной модуляцией. Применялся для сигналов команд сбора в десантной операции и сигнала от маркерного передатчика "Капилляр" грузов, сброшенных с самолета.
Носится в центре грудной клетки на ремнях. Разработан в 1959г., принят на вооружение в 1961г. Заменен на транзисторный Р-254М "Звено", а позже разработан Р-255ПП "Сбор".
Выпущено более 40000 экземпляров, является довольно редким изделием.
- ТТХ Радиоприёмника Р-254 1Р21:
Представляет собой супергетеродин на 10 лампах типа 1Ж24Б и 2 транзисторах преобразователя напряжения для анодного питания. Прием ведется на направленную ферритовую антенну, расположенную в верхней откидной части корпуса. Диапазон 46-50МГц разбит на 10 серий приемников через 0.6МГц. Шкала настройки расположена под откидной магнитной антенной.
Питание от специальной медно-магниевой батареи с напряжениями -2.7 и +1.35В. Выключателя питания не имеет. Полностью герметичен, запаян в металлический корпус.
- Для тех кому интересно, а что внутри:
Admin- Admin
- Сообщения : 660
Очки : 10847
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Re: Военные приёмники и приёмники специального назначения.
автор Admin Вт Окт 17, 2017 12:15 pm
Переносной радиоприёмник политрука «Маяк-2»
Другие фотографии приёмника:
Технические характеристики:
:
Дата изготовления приёмника 28 февраля 1980 года.
В торговую сеть не поступал.
Другие фотографии приёмника:
- ФОТО:
Технические характеристики:
- ТТХ приёмника «Маяк-2»:
Диапазон принимаемых частот (волн), не хуже:
ДВ.........................150,0-408,0 кГц (2000,0-735,3 м)
СВ.........................525,0-1605,0 кГц (571,40-186,90 м)
КВ1........................5,90-9,80 МГц (50,85-30,61 м)
КВ2........................11,70-12,00 МГц (25,65-24,79 м)
КВ3........................15,05-15,40 МГц (19,93-19,48 м)
КВ4........................17,60-18,00 МГц (17,04-16,67 м)
УКВ........................65,80-73,00 МГц (4,56-4,11 м)
Реальная чувствительность, не хуже:
при приёме на внутреннюю магнитную антенну в диапазонах:
ДВ.........................2 мВ/м
СВ.........................1 мВ/м
при приёме с гнезда внешней антенны в диапазонах:
ДВ.........................150 мкВ/м
СВ.........................150 мкВ/м
КВ.........................200 мкВ/м
при приёме на телескопическую антенну в диапазонах:
КВ1 - КВ4..................250 мкВ/м
УКВ........................100 мкВ/м
Селективность по соседнему каналу
в диапазонах ДВ и СВ, не менее.........32 дБ
Усреднённая крутизна ската резонансной характеристики в диапазоне
УКВ в интервале ослабления сигнала от 6 до 25 дБ, не менее.....0,15 дБ/кГц
Селективность по зеркальному и другим дополнительным каналам
приёма, не менее, в диапазонах:
ДВ..........................30 дБ
СВ..........................26 дБ
КВ1 - КВ4...................10 дБ
УКВ.........................20 дБ
Промежуточная частота в диапазонах:
ДВ, СВ, КВ..................465,0 кГц
УКВ.........................10,7 МГц
Номинальная мощность УНЧ....0,25 Вт
Питание приёмника осуществляется от внутренней батареи, состоящей из семи
элементов типа А343 "Салют-2", или от внешнего источника питания сети
переменного тока напряжением 127/220 вольт, или иным источником напряжением
постоянного тока 12 вольт.
:- Для тех, кому интересно, а шо таки там внутри:
Дата изготовления приёмника 28 февраля 1980 года.
В торговую сеть не поступал.
Последний раз редактировалось: Admin (Пт Окт 27, 2017 3:18 am), всего редактировалось 3 раз(а)
Admin- Admin
- Сообщения : 660
Очки : 10847
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Re: Военные приёмники и приёмники специального назначения.
автор Admin Чт Окт 26, 2017 5:14 pm
Стационарный радиоприёмник «Интеграл»
Другие фотографии приёмника:
Технические характеристики:
:
Другие фотографии приёмника:
- ФОТО:
Технические характеристики:
- ТТХ приёмника «Интеграл»:
ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Номинальная выходная мощность—1 Вт.
2.2. Диапазоны принимаемых частот, не уже;
Длинные волны (ДВ) — 150^-408 кГц Средние волны (CBI)—525ч-1000 кГц Средние волны (CBI1) — 1000н-1605 кГц Короткие волны (КВ)
13 м — 21,5-^21,7 МГц 16 м —17,7 н-18,0 МГц 19 м— 15,1 ч-15,4 МГц 25 м— 11,7-4-1.1,9 МГц 31 м — 9,5-г-9,7 МГц 41 м —7,0-ь7,3 МГц 49 м — 6.0^6,2 МГц Ультракороткие волны (УКВ)—65,8^-74,0 МГц
2.3. Реальная чувствительность:
с внутренней магнитной антенной, не хуже, в диапазонах:
ДВ — 1 мВ/м CBI, CBII — 0,7 мВ/м через эквивалент телескопической антенны в диапазонах КВ, не хуже:
13, 16, 19 м — 15 мкВ 25, 31, 41, 49 м —25 мкВ с встроенной телескопической антенной в диапазоне УКВ, не хуже 5 мкВ/м; при работе от внешней антенны, не хуже, в диапазонах:
ДВ — 50 мкВ CBI-5-CBII — 40мкВ КВ (13, 16; 19 м)—50 мкВ КВ (25, 31, 41, 49 м) — 40 мкВ УКВ — 5 мкВ
2.4. Селективность по зеркальному каналу, не менее, в диапазонах-
ДВ —50 дБ CBI-r-CBII — 50 дБ КВ (13, 16, 19, 25 м)—34 дБ КВ (31, 41, 49 м) —46 дБ УКВ —30 дБ
2.5. Селективность по соседнему каналу при расстройке на±10 кГц в диа¬пазоне УКВ, не менее:
при полосе ПЧ 5 кГц — 60 дБ, при полосе ПЧ 9 кГц — 60 дБ при полосе ПЧ 12 кГц —20 дБ УКВ —36 дБ
2.6. Автоматическая регулировка усиления обеспечивает изменение выход¬ного напряжения не более
8 дБ при изменении входного сигнала на 60 дБ.
2.7. Диапазон воспроизводимых частот:
в диапазонах ДВ, СВ, КЗ и полосе ПЧ:
5 кГц — 50ч-2500 Гц 9 кГц —50ч-4000 Гц 12 кГц —504-6000 Гц в диапазоне УКВ: 50ч-1500 Гц.
2.8. Действие АПЧ:
полоса захвата в диапазоне КВ, не шире 20 кГц полоса удержания в диапазоне КВ, не уже 10 кГц полоса захвата в диапазоне УКВ, не шире 600 кГц полоса удержания в диапазоне УКВ, не уже 120 кГц
2.9. Предел регулировки тембров НЧ и ВЧ на частотах 100 Гц и 10000 Гц, не менее ±6 дБ.
2.10 Действие тонкомпенсации при регулировке громкости:
а) при уменьшении выходного напряжения 1000 Гц регулятором громкости на 20 дБ подъем на частоте 100 Гц, не менее 8 дБ;
б) при уменьшении выходного напряжения 1000 Гц регулятором громкости на 40 дБ подъем на частоте 100 Гц, не менее 15 дБ.
2. 11. Ручная регулировка громкости обеспечивает плавное изменение выходного напряжения в пределах, не менее 60 дБ.
2.14. Ослабление частот, равных промежуточным, не менее, на частотах: 465 кГц — 40 дБ 1,84 МГц —50 дБ 10,7 МГц —60 дБ
2.15. Приемник сохраняет свои параметры при непрерывной круглосуточной работе в дежурном режиме.
2.16. Максимальная выходная мощность, не менее:в нормальном режиме — 2 Вт в дежурном режиме — 0,7 Вт
2.17. Питание приемника рассчитано на работу:
от сети переменного тока напряжением 220 В %
частотой 50 Гц ±2%;
от бортсети постоянного тока 12,6 В; от внутренней батареи (8 элементов «Салют-2»),
2.18. Мощность, потребляемая приемником от источников при номинальной выходной мощности, не более:
при питании от сети — 9 Вт;
при питании от источника постоянного тока — 4 Вт.
2.19. Параметры приемника, за исключением максимальной выходной мощ¬ности, сохраняются при уменьшении напряжения источника постоянного тока на 20%. Приемник сохраняет работоспособность при уменьшении напряжения питания на 40%.
2.20. Габаритные размеры приемника в мм: без амортизаторов — 205X312X412
на амортизаторах — 210X330X430
2.21. Масса приемника в кг, не более: без амортизаторов—12
с амортизаторами—12,5
3.2 В комплект приемника в качестве штатных принадлежностей входят:
шнур питания от сети; кабель для подключения магнитофона; кабель для подключения усилителя; внешняя антенна;
чехол; отвертка; телефоны ТА-56М; эксплуатационная документация (формуляр, техническое описание и инструкция по эксплуатации);
амортизаторы; вилка СР-75-54Ф для подключения знешней антенны.
Примечание. По договору с заказчиком приемник может поставляться без амортизаторов.
3.3. Совместно с приемником поставляется: комплект ЗИП (предохранители, лампы, подсветки).
:- Для тех, кому интересно, а шо таки там внутри:
Admin- Admin
- Сообщения : 660
Очки : 10847
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Re: Военные приёмники и приёмники специального назначения.
автор Admin Сб Фев 17, 2018 12:31 am
Спецприёмник «Telefunken ELA D 350»
Другие фотографии приёмника:
Технические характеристики:
:
Другие фотографии приёмника:
- ФОТО:
Технические характеристики:
- ТТХ приёмника «Telefunken ELA D 350»:
Краткая техническая характеристика:
В сети Интернет ничего нет о данной модели. От бывшего хозяина этих изделий известно:
Частота приёма……………………. 100-125 кГц.
Количество каналов……………..... 6.
Питание……………………………. 3 вольта (2х1,5 в., батарейки RL-1)
:- Для тех, кому интересно, а шо таки там внутри:
Admin- Admin
- Сообщения : 660
Очки : 10847
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Re: Военные приёмники и приёмники специального назначения.
автор Admin Чт Мар 01, 2018 6:09 pm
Радиоприёмник «Маяк-М»
Другие фотографии приёмника:
Технические характеристики:
:
Другие фотографии приёмника:
- ФОТО:
Технические характеристики:
- ТТХ приёмника «Маяк-М»:
Диапазон принимаемых частот (волн), не хуже:
ДВ.........................150,0-408,0 кГц (2000,0-735,3 м)
СВ.........................525,0-1605,0 кГц (571,40-186,90 м)
КВ1........................5,90-9,80 МГц (50,85-30,61 м)
КВ2........................11,70-12,00 МГц (25,65-24,79 м)
КВ3........................15,05-15,40 МГц (19,93-19,48 м)
КВ4........................17,60-18,00 МГц (17,04-16,67 м)
Реальная чувствительность, не хуже:
при приёме на внутреннюю магнитную антенну в диапазонах:
ДВ.........................2 мВ/м
СВ.........................1 мВ/м
при приёме с гнезда внешней антенны в диапазонах:
ДВ.........................150 мкВ/м
СВ.........................150 мкВ/м
КВ.........................200 мкВ/м
при приёме на телескопическую антенну в диапазонах:
КВ1 - КВ4..................250 мкВ/м
Селективность по соседнему каналу
в диапазонах ДВ и СВ, не менее.........32 дБ
Селективность по зеркальному и другим дополнительным каналам
приёма, не менее, в диапазонах:
ДВ..........................30 дБ
СВ..........................26 дБ
КВ1 - КВ4...................10 дБ
Промежуточная частота в диапазонах:
ДВ, СВ, КВ..................465,0 кГц
Номинальная мощность УНЧ....0,25 Вт
Питание приёмника осуществляется от внутренней батареи, состоящей из семи
элементов типа А343 "Салют-2", или от внешнего источника питания сети
переменного тока напряжением 127/220 вольт, или иным источником напряжением
постоянного тока 12 вольт.
:- Для тех, кому интересно, а шо таки там внутри:
Приёмник под пломбами, фотографии внутренностей взяты с ресурса: http://rw6ase.narod.ru/00/rp_p1/majak_m2.html
Admin- Admin
- Сообщения : 660
Очки : 10847
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Re: Военные приёмники и приёмники специального назначения.
автор Admin Вт Апр 17, 2018 5:20 am
Радиоприёмник «Маяк»
Другие фотографии приёмника:
Технические характеристики:
:
Другие фотографии приёмника:
- ФОТО:
Технические характеристики:
- ТТХ приёмника «Маяк»:
Диапазон принимаемых частот (волн), не хуже:
ДВ.........................150,0-408,0 кГц (2000,0-735,3 м)
СВ.........................525,0-1605,0 кГц (571,40-186,90 м)
КВ1........................5,90-9,80 МГц (50,85-30,61 м)
КВ2........................11,70-12,00 МГц (25,65-24,79 м)
КВ3........................15,05-15,40 МГц (19,93-19,48 м)
КВ4........................17,60-18,00 МГц (17,04-16,67 м)
Реальная чувствительность, не хуже:
при приёме на внутреннюю магнитную антенну в диапазонах:
ДВ.........................2 мВ/м
СВ.........................1 мВ/м
при приёме с гнезда внешней антенны в диапазонах:
ДВ.........................150 мкВ/м
СВ.........................150 мкВ/м
КВ.........................200 мкВ/м
при приёме на телескопическую антенну в диапазонах:
КВ1 - КВ4..................250 мкВ/м
Селективность по соседнему каналу
в диапазонах ДВ и СВ, не менее.........32 дБ
Селективность по зеркальному и другим дополнительным каналам
приёма, не менее, в диапазонах:
ДВ..........................30 дБ
СВ..........................26 дБ
КВ1 - КВ4...................10 дБ
Промежуточная частота в диапазонах:
ДВ, СВ, КВ..................465,0 кГц
Номинальная мощность УНЧ....0,25 Вт
Питание приёмника осуществляется от внутренней батареи, состоящей из семи
элементов типа А343 "Салют-2", или от внешнего источника питания сети
переменного тока напряжением 127/220 вольт, или иным источником напряжением
постоянного тока 12 вольт.
:- Для тех, кому интересно, а шо таки там внутри:
Admin- Admin
- Сообщения : 660
Очки : 10847
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Re: Военные приёмники и приёмники специального назначения.
автор Admin Пт Дек 28, 2018 3:58 am
Радиоприёмник «Восход-303»
Другие фотографии приёмника:
Технические характеристики:
:
Другие фотографии приёмника:
- ФОТО:
Технические характеристики:
- ТТХ приёмника «Восход-303»:
Приём в диапазонах:
ДВ, СВ. КВ-1 19 м, КВ-2 25 м, КВ-3 31...49 м, УKB 4,56...4,11 м.
Промежуточная частота:
AM…………………………………………………………………………… 465 кГц,
ЧМ…………………………………………………………………………… 10,7 МГц.
Чувствительность в диапазонах:
ДВ……………………………………………………………………………. 2 мВ/м,
СВ……………………………………………………………………………. 1,5 мВ/м,
KB……………………………………………………………………………. 50 мкВ,
УКВ…………………………………………………………………………… 15 мкВ.
Селективность по соседнему каналу в ДВ и СВ……………………… 30 дБ.
Полоса звуковых частот в:
АМ…………………………………………………………………………….. 200..3550 Гц,
ЧМ…………………………………………………………………………….. 200..7100 Гц.
Номинальная выходная мощность……………………………………… 250 мВт.
Габариты модели…………………………………………………………... 295х195х90 мм.
Вес……………………………………………………………………………. 3,6 кг.
:- Для тех, кому интересно, а шо таки там внутри:
Admin- Admin
- Сообщения : 660
Очки : 10847
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Re: Военные приёмники и приёмники специального назначения.
автор Admin Пт Ноя 27, 2020 3:21 pm
Комплекс радиопеленгационной аппаратуры обозначения и поиска раненых «Роза»
Технические характеристики и область применения:
Для обозначения и поиска «гнезд» раненых на поле боя и в очагах массовых санитарных потерь.
Устройство и принцип действия. Комплекс состоит из пяти радиопередающих устройств, каждое из которых предназначено для обозначения «гнезда» раненых, радиопеленгатора, обеспечивающего выход санитара (транспортера сбора раненых) на «гнездо», электрических батарей, прибора контроля их исправности и укладочного ящика.
Работа комплекса основана на пеленговании частотно-модулированных звуковых сигналов, излучаемых передающими устройствами, с определением направления на «гнездо» по максимуму сигнала. В комплект входит прибор формовки батарей 4РЦ53.
Другие фотографии изделия:
Технические характеристики и область применения:
Для обозначения и поиска «гнезд» раненых на поле боя и в очагах массовых санитарных потерь.
Устройство и принцип действия. Комплекс состоит из пяти радиопередающих устройств, каждое из которых предназначено для обозначения «гнезда» раненых, радиопеленгатора, обеспечивающего выход санитара (транспортера сбора раненых) на «гнездо», электрических батарей, прибора контроля их исправности и укладочного ящика.
Работа комплекса основана на пеленговании частотно-модулированных звуковых сигналов, излучаемых передающими устройствами, с определением направления на «гнездо» по максимуму сигнала. В комплект входит прибор формовки батарей 4РЦ53.
Другие фотографии изделия:
- ФОТО:
- ТТХ пеленгатора «Роза»:
Тактико-техническая характеристика:
Наибольшее расстояние пеленга, м ................................................. 300
Точность выхода на объект поиска, м . . ……………………………………………….. 10
Чувствительность пеленгатора по электромагнитному полю при соотношении на выходе сигнал/шум, равном 3: 1, мкВ/м . …………………………………………………………….. 25
Время готовности к действию, с ………………………………………………………………...15 — 20
Время непрерывной работы от одного комплекта батарей, ч ……………. . . 8
Напряжение питания, В:
пеленгатора…………………………………………………………………………………..………………. 4,5
передающего устройства……………………………………………………………..………………. 9
Мощность передающего устройства, мВт . …………………………………………………. 2
Габаритные размеры, мм:
пеленгатора………………………………………………………………………………………………..….. 148,5х153х3
передающего устройства...................................................................... 84,5x137x34,5
укладки……………………………………………………………………………………………………..…….. 375х330х268
Масса, кг:
пеленгатора……………………………………………………………..……………………………………… 0,8
передающего устройства……………………………………………….……………………………... 0,36
комплекса в укладке…………………………………………………………….……………………….. 12,5
Комплекс эксплуатируется при температуре окружающего воздуха от минус 40 до плюс 50°С (с условием размещения при отрицательных температурах пеленгатора и отсека с батареями передающего устройства под верхней одеждой).
- Для тех кому интересно, а что внутри:
Admin- Admin
- Сообщения : 660
Очки : 10847
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Страница 1 из 1
Права доступа к этому форуму:
Вы не можете отвечать на сообщения|
|
|
» Бытовые радиоприёмники СССР
» Радиоконструкторы для детского творчества.
» Радиостанции спецслужб и другие "штучки" (КГБ СССР)
» Радиостанции специального назначения
» Восстановление подарочного радиоприёмника "Сириус-308".
» Реставрация корпуса радиоприёмника "Малютка".
» Реставрация лампового портативного радиоприёмника Sonora Candid KG-80
» Приборы СССР
