Цифровой запоминающий осциллограф С8-19
Технические характеристики и назначение:
С8-19 осциллограф применяется для ремонта и обслуживания средств автоматики и вычислительной техники, роботов и станков с ЧПУ, кабельных линии связи и АТС, а также других труднодоступных объектов радиоэлектроники в лабораторных, цеховых и полевых условиях.
С8-19 относится к четвертому-пятому поколению приборов. Не уступая отечественным запоминающим осциллографам по точности и полосе пропускания, осциллограф С8-19 значительно превосходит их по надежности (в 3-5 раз). Сравнительно широкий частотный диапазон осциллографа (10 МГц) достигнут благодаря сочетанию традиционного режима работы цифрового осциллографа в реальном масштабе времени с режимом работы в трансформированном масштабе времени, который используется в стробоскопических осциллографах.
Применение ЖКИ позволяет использовать осциллограф С8-19 при больших уровнях освещения вплоть до прямой солнечной засветки, что выгодно отличает его от приборов с активными светоизлучающими экранами.
Дата изготовления осциллографа С8-19 29 августа 1990 года.
Технические характеристики и назначение:
С8-19 осциллограф применяется для ремонта и обслуживания средств автоматики и вычислительной техники, роботов и станков с ЧПУ, кабельных линии связи и АТС, а также других труднодоступных объектов радиоэлектроники в лабораторных, цеховых и полевых условиях.
С8-19 относится к четвертому-пятому поколению приборов. Не уступая отечественным запоминающим осциллографам по точности и полосе пропускания, осциллограф С8-19 значительно превосходит их по надежности (в 3-5 раз). Сравнительно широкий частотный диапазон осциллографа (10 МГц) достигнут благодаря сочетанию традиционного режима работы цифрового осциллографа в реальном масштабе времени с режимом работы в трансформированном масштабе времени, который используется в стробоскопических осциллографах.
Применение ЖКИ позволяет использовать осциллограф С8-19 при больших уровнях освещения вплоть до прямой солнечной засветки, что выгодно отличает его от приборов с активными светоизлучающими экранами.
- ТТХ Осциллографа С8-19:
Размер экрана, мм 40x60
Полоса пропускания, МГц 10
Время нарастания ПХ, нс 35
Коэффициент отклонения 10 мВ/дел - 10 В/дел
Максимальная частота дискретизации, МГц 1
Входное сопротивление и емкость (1±0,05) МОм, (25±5) пФ
Коэффициент развертки, с/дел 50·10-9 - 2
Питание осциллографа С8-19 220 В, 50 Гц или 27 В, 12 В.
Потребляемая мощность, ВА 23
Габариты, мм 220x85x245
Масса, кг 2,5
- Фото С8-19:
- Типа, а шо там внутри???:
Дата изготовления осциллографа С8-19 29 августа 1990 года.
Re: Приборы СССР
Милливольтметр В3-48А
Технические характеристики и назначение:
Милливольтметр В3-48А предназначен для измерения среднеквадратического значения напряжения переменного тока синусоидальной формы и линейного преобразования его в напряжение постоянного тока. Шкалы прибора В3-48А проградуированы в среднеквадратических значениях синусоидального напряжения и в децибелах.
Для любознательных:
Для золотоискателям-старателям:
Дата изготовление прибора В3-48А февраль 1986 года.
Технические характеристики и назначение:
Милливольтметр В3-48А предназначен для измерения среднеквадратического значения напряжения переменного тока синусоидальной формы и линейного преобразования его в напряжение постоянного тока. Шкалы прибора В3-48А проградуированы в среднеквадратических значениях синусоидального напряжения и в децибелах.
- ТТХ милливольтметра В3-48А:
Диапазон частот: 10 Гц-50 МГц.
Диапазон измеряемых напряжений: 0,3 мВ-300 В.
Пределы основной погрешности измерения напряжения (в % от конечного значения поддиапазона): ±2,5.
Входное сопротивление/емкость: 20 МОм/6 пФ (1-300 мВ).
Питание: 220 В, 50 Гц.
Потребляемая мощность: 30 В*А.
Аналог: 2810 Markoni
Масса: 4,5 кг.
Габариты: 155х205х297 мм.
- ФОТО:
Для любознательных:
- Типа, а шо там внутри:
Для золотоискателям-старателям:
- Любителям жёльтий нёшька:
Содержание драгоценных металлов в Вольтметр В3-48А
Золото: 0,72 грамм.
Серебро: 2,78 грамм.
Платина: 0 грамм.
Палладий: 0 грамм.
Источник информации: Из перечней ФСБ.
Источник: http://affinage.org.ua/kontrolno-izmeritelnye-pribory/voltmetry-soderzhaniya-dragmetallov/voltmetr-v3-48a.html
Дата изготовление прибора В3-48А февраль 1986 года.
Последний раз редактировалось: Admin (Пн Апр 25, 2016 9:57 am), всего редактировалось 1 раз(а)
Re: Приборы СССР
Осциллограф радиолюбительский Н-3017.
Технические характеристики и назначение:
Осциллограф лабораторный школьный Н3017. Прибор выполнен в переносном варианте и предназначен для лабораторных работ и применения в радиолюбительской практике.
Для любознательных:
Дата изготовление осциллографа май 1987 год.
Технические характеристики и назначение:
Осциллограф лабораторный школьный Н3017. Прибор выполнен в переносном варианте и предназначен для лабораторных работ и применения в радиолюбительской практике.
- ТТХ осциллографа Н3017:
Основные технические характеристики: Входное сопротивление: - 1 МОм. Входная ёмкость: - 40 пФ. Полоса пропускания: - 0.100 кГц. Размеры рабочей части экрана: - 24х40 мм. Ширина луча: - не более 0,8 мм. Цена деления: - 4 +/- 0,2 мм. Дрейф луча: - не более 200 мВ/ч. Размах напряжений на входе: - не более 100 В. Диапазон значений коофицента развёртки: - 0,01х10^-3.0,55 с/дел. Время установки рабочего режима: - не более 15 мин. Продолжительность непрерывно работы: - не более 8 ч. Габариты: - 255х71х336 мм. Масса: - не более 2,5 кг. Напряжение питания: - 50 Гц 220 +/- 22 В и 42 +/- 4,2 В.
- ФОТО:
Для любознательных:
- Типа, а шо там внутри:
Дата изготовление осциллографа май 1987 год.
Последний раз редактировалось: Admin (Сб Апр 23, 2016 1:54 am), всего редактировалось 1 раз(а)
Re: Приборы СССР
Генератор импульсов Г5-54
Технические характеристики и назначение:
Малые габаритные размеры и масса. Режимы работы: одинарная последовательность импульсов, парные импульсы. Г5-54 - источник простых видов выходных последовательностей импульсов. Генератор применяется для исследования различных радиотехнических устройств. Производитель генератора Г5-54 - Курский завод "Маяк".
Другие фотографии генератора импульсов Г5-54:
Для любознательных:
Для золотоискателей-старателей:
Дата изготовления прибора 1987 год.
Технические характеристики и назначение:
Малые габаритные размеры и масса. Режимы работы: одинарная последовательность импульсов, парные импульсы. Г5-54 - источник простых видов выходных последовательностей импульсов. Генератор применяется для исследования различных радиотехнических устройств. Производитель генератора Г5-54 - Курский завод "Маяк".
- ТТХ генератор импульсов Г5-54:
Частота (период) повторения 0,01 Гц-100 кГц
Погрешность установки частоты 0,1F
Максимальная амплитуда импульса 50 В (500 Ом)
Погрешность установки амплитуды 0.1U+Kx1 В
Длительность импульсов 0,1-1000 мкс
Неравномерность вершины импульса и исходного уровня в паузе между импульсами менее 5 %
Временной сдвиг основного импульса относительно синхроимпульса 0-1000 мкс
Потребляемая мощность 50 В*А
Габариты 370х227х185 мм.
Масса 6 кг.
Другие фотографии генератора импульсов Г5-54:
- ФОТО:
Для любознательных:
- Типа, а шо там внутри:
Для золотоискателей-старателей:
- Любителям жёльтий нёшька:
Золото: 3,59 грамм.
Серебро: 2,3 грамм.
Платина: 0 грамм.
Палладий: 0 грамм.
Примечание: Из перечней ВКА им. Можайского.
Дата изготовления прибора 1987 год.
Последний раз редактировалось: Admin (Пн Апр 25, 2016 9:52 am), всего редактировалось 2 раз(а)
Re: Приборы СССР
Генератор сигналов высокочастотный Г4-116
Технические характеристики и назначение:
Генератор сигналов высокочастотный Г4-116 используется для настройки, регулировки и испытаний различных радиоприемных и телевизионных устройств и их узлов, работающих в режиме непрерывной генерации, АМ, ЧМ, модуляции видеосигналом и комбинированной (АМ-ЧМ) модуляции.
Другие фотографии генератора сигналов высокочастотный Г4-116
Для любознательных:
Для золотоискателей-старателей:
Дата изготовления прибора 1980 год.
Технические характеристики и назначение:
Генератор сигналов высокочастотный Г4-116 используется для настройки, регулировки и испытаний различных радиоприемных и телевизионных устройств и их узлов, работающих в режиме непрерывной генерации, АМ, ЧМ, модуляции видеосигналом и комбинированной (АМ-ЧМ) модуляции.
- ТТХ Генератор сигналов высокочастотный Г4-116:
Диапазон частот Г4-116, МГц перекрываемый шестью поддиапазонами: 4-300
-первый поддиапазон, МГц 4-8
-второй поддиапазон, МГц 8-16
-третий поддиапазон, МГц 16-34
-четвёртый поддиапазон, МГц 34-70
-пятый поддиапазон, МГц 70-140
-шестой поддиапазон, МГц 140-300
Предел допускаемой основной погрешности установки опорного уровня выходного напряжения 0,1 В на нагрузке 50 Ом не более, дБ ± 1
Нестабильность опорного уровня выходного напряжения Г4-116 за любые 15 мин работы после самопрогрева в течение 30 мин не более, дБ ± 1
Предел допускаемой основной погрешности установки частоты не более, % ± 1
Пределы регулировки выходного напряжения на нагрузке 50 Ом, ступенями через 20 и 2 дБ и плавно в пределах 2 дБ, дБВ(В) -126 до -6 дБВ (от 0,5·10-6 до 0,5 В)
Частота внутреннего источника модуляции в режиме АМ, Гц 1000
Коэффициент гармоник огибающей АМ сигнала в диапазоне модулирующих частот от 50 до 60000 Гц не более, % :
-на первом и втором поддиапазонах частот, Гц 50-15000
-при коэффициенте модуляции от 30 до 80 % 5
Частота внутреннего источника модуляции в режиме ЧМ, Гц 1000
Частота внешнего источника модуляции в режиме ЧМ, Гц 30-60000
Пределы установки девиации частоты, за исключением первого поддиапазона частот, где пределы от 0,5 до 75 кГц, кГц 0,5-100
Предел погрешности установки величины девиации частоты не более, % ± 10
Коэффициент гармоник огибающей ЧМ сигнала не более:
-в диапазоне модулирующих частот от 30 до 20000 Гц при девиациях до 75 кГц на первом поддиапазоне и до 100 кГц на остальных поддиапазонах, % 3
-в диапазоне модулирующих частот от 20000 до 60000 Гц при девиации 50 кГц на 2 – 6 поддиапазонах, % 3
Частота модулирующего сигнала Г4-116 при внутренней модуляции меандром, Гц 1000
Полоса частот при внешней модуляции видеосигналом, Гц 50 до 6,5·10-6
Неравномерность частотной характеристики в полосе видеоимпульса от 50 до 6,5·10-6 Гц относительно частоты 1·10-5 Гц не более, дБ 1
Коэффициент гармоник огибающей на частоте модуляции 15000 Гц при коэффициенте модуляции сигнала несущей частоты изображения 85 % в диапазоне несущих частот от 30 до 250 МГц не более, % 5
Время непрерывной работы не менее, ч 8
Средняя наработка на отказ не менее, ч 5000
Мощность, потребляемая от сети при нормальном напряжении не более, Вт 60
Параметры питания
-напряжение переменного тока, В 220±22 (115±5,75)
- частота, Гц 50±0,5 (от 372 до 412)
Габаритные размеры Г4-116, мм 360х190х355
Масса генератора Г4-116, Кг 13.5
Другие фотографии генератора сигналов высокочастотный Г4-116
- ФОТО:
Для любознательных:
- Типа, а шо там внутри:
Для золотоискателей-старателей:
- Любителям жёльтий нёшька:
Золото: 1,4 грамм.
Серебро: 24,5 грамм.
Платина: 1,3 грамм.
Палладий: 0 грамм.
Дата изготовления прибора 1980 год.
Re: Приборы СССР
Частотомер электронно-счётный высокочастотный Ч3-63
Технические характеристики и назначение:
Частотомер электронно-счетный Ч3-63 предназначен для:
- измерения частоты синусоидальных и частоты следования импульсных сигналов;
- измерения периода синусоидальных и периода следования импульсных сигналов;
- измерения длительности импульсов;
- измерения отношения частот электрических сигналов;
- счета числа электрических сигналов;
- выдачи сигнала опорной частоты;
- выдачи информации о результатах измерения на регистрирующее устройство.
Другие фотографии частотомера электронно-счётного высокочастотного Ч3-63
Для любознательных:
Дата изготовления частотомера Ч3-63 август 1988 года.
Технические характеристики и назначение:
Частотомер электронно-счетный Ч3-63 предназначен для:
- измерения частоты синусоидальных и частоты следования импульсных сигналов;
- измерения периода синусоидальных и периода следования импульсных сигналов;
- измерения длительности импульсов;
- измерения отношения частот электрических сигналов;
- счета числа электрических сигналов;
- выдачи сигнала опорной частоты;
- выдачи информации о результатах измерения на регистрирующее устройство.
- ТТХ Частотомер электронно-счётный высокочастотный Ч3-63:
Диапазон измеряемых частот синусоидального сигнала.................................................0,1 Гц - 1000 МГц
Диапазон измеряемых частот импульсного сигнала.........................................................0,1 Гц - 200 МГц
Погрешность измерения частоты не более..........................................................................±1,5х10-7 за 1 месяц ±5х10-7 за 12 месяцев
Диапазон измеряемых периодов синусоидального и импульсного сигналов..............0,1 мкс - 104 с
Диапазон измеряемых длительностей импульсов................................................................0,1 мкс - 104 с
Входное сопротивление..............................................................................................................1 МОм (50 Ом)
Входная емкость............................................................................................................................50 пФ
Потребляемая мощность............................................................................................................60 Вт
Габариты Ч3-63, мм.....................................................................................................................312х95х335
Масса Ч3-63, кг..............................................................................................................................6
Другие фотографии частотомера электронно-счётного высокочастотного Ч3-63
- ФОТО:
Для любознательных:
- Типа, а шо там внутри:
- Любителям жёльтий нёшька:
Масса драгоценного металла в 1шт изделии:
Золото: 12.65164
Серебро: 11.01557
Палладий: 0.67586
Соответствие паспортным данным: 70-80 % по золоту
Источник: http://affinage.org.ua/argentum/soderzhanie-dragocennyx-metallov-v-chastotomere-ch3-63.html
Дата изготовления частотомера Ч3-63 август 1988 года.
Re: Приборы СССР
Частотомер электронно-счётный высокочастотный Ч3-57
Технические характеристики и назначение:
Частотомер электронно-счетный Ч3-57 предназначен для:
• измерения частоты синусоидальных и частоты следования импульсных сигналов;
• измерения периода синусоидальных и периода следования импульсных сигналов;
• измерения длительности импульсов;
• измерения отношения частот электрических сигналов;
• счета числа электрических сигналов;
• выдачи сигнала опорной частоты;
• выдачи информации о результатах измерения на регистрирующее устройство.
Другие фотографии частотомера электронно-счётного высокочастотного Ч3-57
Для любознательных:
Технические характеристики и назначение:
Частотомер электронно-счетный Ч3-57 предназначен для:
• измерения частоты синусоидальных и частоты следования импульсных сигналов;
• измерения периода синусоидальных и периода следования импульсных сигналов;
• измерения длительности импульсов;
• измерения отношения частот электрических сигналов;
• счета числа электрических сигналов;
• выдачи сигнала опорной частоты;
• выдачи информации о результатах измерения на регистрирующее устройство.
- ТТХ Частотомер электронно-счётный высокочастотный Ч3-57:
Параметры Значения
Измерения
по входу А Диапазон измеряемых частот синусоидальных сигналов
и частот следования импульсных сигналов любой
полярности 0.1 Гц … 100 МГц
Напряжение
входного сигнала синусоидальной формы 0.1 … 10 В эфф
импульсной формы 0.3 … 10 В
Минимальная длительность импульса входного сигнала 5 нс
Время счета 1, 10, 102, 103 и 104 мс
Относительная погрешность измерения частоты
синусоидальных и импульсных сигналов не более ±(δо+1/fизм•tсч)
где
δо – относительная погрешность по частоте
fизм – измеряемая частота, Гц
tсч – время счета, с
Опорный
кварцевый
генератор Номинальное значение частоты 5 МГц
Погрешность установки частоты при выпуске прибора не более ±2•10–8
Относительная
погрешность
по частоте за 30 сут не более ±1.5•10–7
за 6 мес не более ±2.5•10–7
за 12 мес не более ±5•10–7
Температурный коэффициент частоты не более ±1•10–9 1/°С
Измерения
по входу Б Диапазон измеряемых усредненных периодов сигналов
синусоидальной и импульсной формы любой полярности 1 мкс … 104 с
(1 МГц …10–4 Гц)
Напряжение
входного сигнала синусоидальной формы 0.1 … 10 В эфф
импульсной формы 0.3 … 30 В
Минимальная длительность импульса входного сигнала 100 нс
Число усредняемых периодов (множитель периода) 10, 102, 103, 104
Период тактовой частоты или частоты заполнения
(метки времени) 10–7, 10–6, 10–5, 10–4 и 10–3 с
Относительная погрешность измерения периода не более ±(δо+δз/n+Tтакт/n•Tизм)
где
δз – относительная погрешность уровня запуска
n – число усредняемых периодов (множитель периода)
Tтакт – период тактовой частоты или частоты заполнения (метки времени)
Tизм – измеряемый период
Диапазон измеряемых длительностей импульсов
любой полярности 1 мкс … 104 с
Частота следования импульсов не более 500 кГц
Напряжение входного сигнала 0.3 … 10 В
Относительная
погрешность
измерения
длительности при суммарной длительности фронта
и среза измеряемых импульсов
более половины периода сигнала
частоты заполнения не более ±(δо+(τф+τср)/2•τизм+Tтакт/τизм)
при суммарной длительности фронта
и среза измеряемых импульсов не
более половины периода сигнала
частоты заполнения не более ±(δо+τф+Tтакт/τизм)
где
τф и τср — длительность фронта и среза измеряемого импульса, соответственно
τизм — длительность измеряемого импульса на уровне 0.5
Измерения
отношения
частот
по входам А и Б Диапазон
сравниваемых частот высшей (вход А) 0.1 Гц … 100 МГц
низшей (вход Б) 0.01 Гц … 1 МГц
Напряжение
входного сигнала синусоидальной
формы по входу А 0.1 … 10 В эфф
по входу Б
импульсной
формы по входу А 0.3 … 10 В
по входу Б 0.3 … 30 В
Относительная
погрешность
измерения
отношения частот при синусоидальной форме сигнала
низшей из сравниваемых частот и
импульсной форме с длительностью
фронта импульсов более половины
периода высшей из сравниваемых
частот не более ±(δз/n + fн/n•fв)
при импульсной форме сигнала
низшей из сравниваемых частот с
длительностью фронта импульсов
не более половины периода сигнала
высшей из сравниваемых частот не более ±fн/n•fв
где
fн — низшая из сравниваемых частот
fв — высшая из сравниваемых частот
Счет
(суммирование)
числа
электрических
колебаний
по входу А Диапазон частот 0.1 Гц … 100 МГц
Напряжение
входного сигнала синусоидальной формы 0.1 … 10 В эфф
импульсной формы 0.3 … 10 В
Время счета устанавливается вручную
Диапазон плавной регулировки времени индикации результата измерения 0.1 … 5 с
Общие
характеристики Входной импеданс
входов А*) и Б Сопротивление не менее 1 МОм
Емкость не более 50 пФ
*) имеется возможность установки входного сопротивления по входу А
равным 50 Ом
Времея самопрогрева 2 ч
Времея непрерывной работы 16 ч
Питание прибора ~220 ±22 В / 50 ±0.5 Гц
~220 ±11 В или 115 ±5.75 В / 400 ±12 Гц
Потребляемая мощность не более 75 В•А
Рабочие условия
эксплуатации Температура окружающего воздуха –30 … +50°С
Относительная влажность воздуха до 98% при температуре до 35 °С
Атмосферное давление 61.33 … 104 кПа
(460 … 780 мм рт. ст.)
Наработка прибора на отказ не менее 1750 ч
Габаритные размеры 160 × 250 × 355 мм
Масса не более 7 кг
Другие фотографии частотомера электронно-счётного высокочастотного Ч3-57
- ФОТО:
Для любознательных:
- Типа, а шо там внутри:
- Любителям жёльтий нёшька:
Масса драгоценного металла в 1шт изделии:
Золото: 3,946 грамм.
Серебро: 11.491 грамм.
Планиновая группа: 0.2805
Re: Приборы СССР
Вольтметр В7-41
Технические характеристики и назначение:
Вольтметр В7-41 предназначен для измерения основных электрических величин: напряжений постоянного и переменного тока, силы постоянного и переменного тока, а также сопротивления постоянному току.Прибор В7-41 применяется при ремонте, настройке электро- и радиотехнической аппаратуры.
Технические характеристики и назначение:
Вольтметр В7-41 предназначен для измерения основных электрических величин: напряжений постоянного и переменного тока, силы постоянного и переменного тока, а также сопротивления постоянному току.Прибор В7-41 применяется при ремонте, настройке электро- и радиотехнической аппаратуры.
- ТТХ Вольтметр В7-41 :
Диапазон измерения:
Напряжения постоянного тока: 100 мкВ - 1000 В; напряжения переменного тока:
100 мкВ - 750 В (20 Гц - 20 кГц),
100 мкВ - 200 В (20 Гц - 100 кГц);
силы постоянного и переменного тока: 100 нА - 10 А;
сопротивления постоянному току: 100 мОм - 20 МОм.
Входное сопротивление при измерении напряжения постоянного тока: 10±0,1 МОм.
Активная составляющая входного сопротивления при измерении напряжения переменного тока: 1±0,1 МОм.
Входная емкость: 100 пФ.
Питание: 220±22 В, 50±0,5 Гц или от батарей типа «Крона-ВЦ», «Корунд», ток потребления не более 8 мА.
Рекомендуемая замена: В7-61
Масса: 0,5 кг.
Габариты: 178х90х50 мм.
- Типа, а шо там внутри:
Re: Приборы СССР
Мультиметр ММЦ-03
Технические характеристики и назначение:
Цифровой мультиметр "Электроника ММЦ-03" выпускался с 1985 года. Мультиметр предназначен для измерения уровней и номиналов U, I, R, C и параметров транзисторов.
Другие фотографии мультиметра ММЦ-03
Технические характеристики и назначение:
Цифровой мультиметр "Электроника ММЦ-03" выпускался с 1985 года. Мультиметр предназначен для измерения уровней и номиналов U, I, R, C и параметров транзисторов.
- ТТХ Мультиметра ММЦ-03 :
Напряжение постоянного тока………………………………………….. от 0 до 1000 вольт.
Сила постоянного тока……………………………………………………….. от 0 до 10 ампер.
Сопротивление постоянному току…………………………………….. от 0 до 20 Мом.
Напряжение переменного тока…………………………………………. от 0 до 750 вольт.
Сила переменного тока………………………………………………………. от 0 до 10 ампер.
Электрическая ёмкость………………………………………………………. от 0 до 200 мкФ.
Обратный ток коллектора…………………………………………………. не менее 200 мкА.
Коэффициент передачи тока транзистора……………………….. не менее 2000.
Питание прибора………………………………………………………………. 9 вольт ( «Крона», «Корунд» и подобные).
Другие фотографии мультиметра ММЦ-03
- ФОТО:
- Типа, а шо там внутри:
Re: Приборы СССР
Мультиметр ММЦ-01
Технические характеристики и назначение:
Цифровой мультиметр "Электроника ММЦ-01" выпускался с 1985 года. Мультиметр предназначен для измерения уровней и номиналов U, I, R..
Другие фотографии мультиметра ММЦ-01
Технические характеристики и назначение:
Цифровой мультиметр "Электроника ММЦ-01" выпускался с 1985 года. Мультиметр предназначен для измерения уровней и номиналов U, I, R..
- ТТХ Мультиметра ММЦ-01 :
Напряжение постоянного тока………………………………………….. от 0 до 1000 вольт.
Сила постоянного тока……………………………………………………….. от 0 до 10 ампер.
Сопротивление постоянному току…………………………………….. от 0 до 20 Мом.
Напряжение переменного тока…………………………………………. от 0 до 750 вольт.
Сила переменного тока………………………………………………………. от 0 до 10 ампер.
Питание прибора………………………………………………………………. 9 вольт ( «Крона», «Корунд» и подобные).
Другие фотографии мультиметра ММЦ-01
- ФОТО:
- Типа, а шо там внутри:
Re: Приборы СССР
Измеритель АЧХ Х1-7Б
Технические характеристики и назначение:
Характериограф Х1-7Б - прибор, предназначен для исследования амплитудно-частотных характеристик и настройке четырехполюсников, а также для ремонта и настройки телевизоров.
Для любознательных:
Для золотоискателям-старателям:
Технические характеристики и назначение:
Характериограф Х1-7Б - прибор, предназначен для исследования амплитудно-частотных характеристик и настройке четырехполюсников, а также для ремонта и настройки телевизоров.
- ТТХ измерителя Х1-7Б :
Основные характеристики характериографов Х1-7Б:
- диапазон частот - 0,4 – 235МГц; 430 – 980МГц;
- полоса качания - 0,5 – 15МГц; 20МГц;
- питание измерителя АЧХ Х1-7Б: сеть 220В 50Гц;
- потребляемая мощность: 150Вт.
Прибор Х1-7Б имеет следующие габариты - 150х220х350мм, и вес около 7,5кг.
Технические характеристики
Приборы Х1-7Б имеют выходное напряжение, составляющее 1В.
В характериографе Х1-7Б предусмотрены частотные метки через 1, 10, 50 МГц и возможность получения метки от внешнего генератора. Размах частотных меток по вертикале на экране индикатора прибора не менее 5мм. На частоте 700-980МГц размах частотных меток измерителя АЧХ Х1-7Б, следующих с частотой 1МГц не номинируется. Внешняя метка формируется от напряжения ВЧ не превышающего 30МВ.
Отклонение частотного масштаба на экране индикатора от линейного закона при максимальной полосе не выходит за пределы ±10% и при полосе качания 10МГц не выходят за пределы ±6%.
Неравномерность собственной амплитудно-частотной характеристики в полосе качания 15МГц на I поддиапазоне не выходит за пределы ±0,5дБ и в полосе качания 20МГц на II поддиапазоне не выходят за пределы ±1,0дБ.
Неравномерность уровня выходного напряжения ГКЧ при работе его на согласованную нагрузку в каждом поддиапазоне частот не выходит за пределы ±1,5дБ.
Период развертки при работе в осциллографическом режиме регулируется в пределах от 50мксдо 100мс и перекрывается тремя поддиапазонами:
- I поддиапазон - период развертки не более 50мкс и не менее 600мкс;
- II поддиапазон - период развертки не более 500мкс и не менее 8мс;
- III поддиапазон - период развертки не более 7мс и не менее 100мс.
При работе в режиме ГКЧ период качания частоты 20мс (от сети).
Погрешность ориентировочной шкалы центральных частот измерителя АЧХ Х1-7Б не выходит за пределы ±20МГц.
Пределы плавной регулировки выходного напряжения ГКЧ не менее 50дБ. Погрешность ослабления выходного напряжения не выходит за пределы ±5дБ.
Уровень паразитных колебаний выходного напряжения ГКЧ не менее - 20дБ.
Коэффициент стоячей волны выхода ГКЧ не более на I поддиапазоне 1,6 и 2,0 на II поддиапазоне при ослаблении аттенюатора 8дБ и более, а при выведенном ослаблении на I поддиапазоне не более 2,3, на II поддиапазоне не более 2,6.
Степень запирания измерителя Х1-7Б во время обратного хода не менее 50дБ. Чувствительность по КВО прибора Х1-7Б с выносным детектором не менее 0,5 мм/мВ эфф.
Величина фона и уровень шумов на рабочей части экрана прибора при максимальном усилении УВО составляет не более 3мм.
Пределы регулировки чувствительности характериографа Х1-7Б - не менее 70дБ. Погрешность ослабления входного ступенчатого делителя через 20дБ не выходит за пределы ±1дБ. Пределы регулировки плавного делителя - не менее 20дБ.
Отклонение амплитудной характеристики КВО прибора без детектора от линейного закона не превышает 15%. Отклонение амплитудной характеристики КВО прибора без детектора от линейного закона не превышает 25%.
Амплитудно-частотная характеристика канала вертикального отклонения при работе осциллографической режиме на уровне 3дБ:
- нижняя частота- не более 0,7Гц;
- высшая частота - не менее 400кГц.
Входное сопротивление КВО приборов Х1-7Б без детекторной головки не менее 100кОм и емкость не более 50пФ. Входное сопротивление КВО приборов Х1-7Б с детекторной головкой не менее 15кОм и емкость не более 4пФ. Коэффициент стоячей волны 75-омного входа КВО измерителя с согласованной детекторной головкой не более 1,25.
В осциллографическом режиме синхронизация развертки от сигнала в КВО при максимальной чувствительности КВО обеспечивается от напряжения 5мВ и более. Синхронизация обеспечивается при изменении частот на ±3%.
Характериографы Х1-7Б обеспечивают свои технические характеристики в переделах нормы в течение 15 минут после самопрогрева. Прибор Х1-7Б допускает непрерывную работу в течение 16 часов, при сохранении своих технических характеристик в пределах норм, установленных в технических условиях.
Условия эксплуатации Х1-7Б
Измеритель АЧХ Х1-7Б предназначены для работы в следующих условиях:
- температура окружающей среды от 10ºС до 35ºС;
- относительная влажность воздуха - не более 80%, при температуре до 26ºС;
- атмосферное давление 750±30 мм.рт.ст.
.
- ФОТО:
Для любознательных:
- Типа, а шо там внутри:
Для золотоискателям-старателям:
- Для любителей "жёльтий нёшька":
Справочная информация по перечню и количеству содержания драгоценных металлов в изделии: Прибор Х1-7Б
Золото : 0
Серебро : 7,021
Платина : 0
МПГ : 0
Re: Приборы СССР

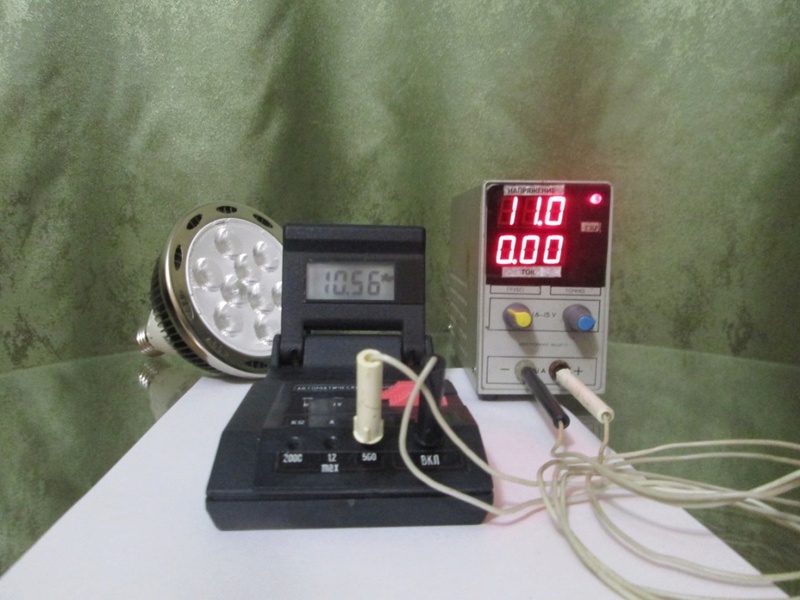

Мультиметр ИЦ-01
Технические характеристики и назначение:
Малосерийный цифровой мультиметр.
Разрядность 3,5
Измеряемые величины: ток, напряжение постоянного и переменного тока, сопротивление постоянного тока.
Автоматический выбор пределов измерения.
Пределы измерения и диапазоны измеряемых величин указаны под индикатором.
Переключение рода тока постоянный/переменный, а также измеряемой величины сопротивление/напряжение/ток производится движковыми переключателями с соответствующей маркировкой.
Включается прибор втыканием штырька в общее гнездо с маркировкой ВКЛ.
При измерении сопротивления, тока или напряжения второй штырек втыкается в гнездо с соответствующей маркировкой. Под гнездами указано максимальное значения измеряемой величины.
Другие фотографии мультиметра ИЦ-01
Для любознательных:
Дата изготовления мультиметра ИЦ-01 1992 года.
Технические характеристики и назначение:
Малосерийный цифровой мультиметр.
Разрядность 3,5
Измеряемые величины: ток, напряжение постоянного и переменного тока, сопротивление постоянного тока.
Автоматический выбор пределов измерения.
Пределы измерения и диапазоны измеряемых величин указаны под индикатором.
Переключение рода тока постоянный/переменный, а также измеряемой величины сопротивление/напряжение/ток производится движковыми переключателями с соответствующей маркировкой.
Включается прибор втыканием штырька в общее гнездо с маркировкой ВКЛ.
При измерении сопротивления, тока или напряжения второй штырек втыкается в гнездо с соответствующей маркировкой. Под гнездами указано максимальное значения измеряемой величины.
Другие фотографии мультиметра ИЦ-01
- ФОТО:
Для любознательных:
- Типа, а шо там внутри:
Дата изготовления мультиметра ИЦ-01 1992 года.
Re: Приборы СССР
Мультиметр КМ-Е100
Технические характеристики и назначение:
Цифровой мультиметр "КМ-Е100" выпускался с 1992 года НПО «Верес» предназначен для измерения уровней и номиналов U, I, R, C и параметров транзисторов.
Другие фотографии мультиметра КМ-Е100
Для любознательных:
Технические характеристики и назначение:
Цифровой мультиметр "КМ-Е100" выпускался с 1992 года НПО «Верес» предназначен для измерения уровней и номиналов U, I, R, C и параметров транзисторов.
- ТТХ Мультиметра КМ-Е100 :
Другие фотографии мультиметра КМ-Е100
- ФОТО:
Для любознательных:
- Типа, а шо там внутри:
ПРИБОР НА РЕСТАВРАЦИИ!!!
Re: Приборы СССР

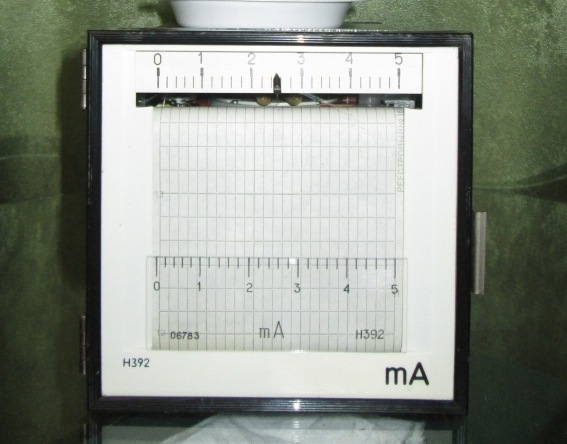

Миллиамперметр самопишущий Н-392
Технические характеристики и назначение:
Н-392- миллиамперметр предназначен для измерения и непрерывной записи величин тока и напряжения в цепях постоянного тока. Запись показаний производится чернилами или шариковым стержнем.
Для любознательных:
Для золотоискателям-старателям:
Дата изготовление прибора Н-392 июнь 1984 года.
Технические характеристики и назначение:
Н-392- миллиамперметр предназначен для измерения и непрерывной записи величин тока и напряжения в цепях постоянного тока. Запись показаний производится чернилами или шариковым стержнем.
- ТТХ миллиамперметра Н-392:
Диапазон измерений амперметра Н 392 приведены в таблице:
Наименование прибора Конечное значение диапазона измерения Способ включения
Амперметр 0,05; 0,2; 0,5; 1; 2,5; 10; 15; 20; 30; 50; 75; 100; 150; 300 мА Непосредственно
0,5; 1; 2; 3; 4; 5; 10; 15 А Непосредственно
20; 30; 50; 75; 100; 150; 200; 300; 500; 750 А С наружным шунтом на 75 мВ
1; 1,5; 2; 3; 4; 5; 6; 7,5 кА С наружным шунтом на 75 мВ
7,5; 10; 15; 20; 25; 35; 50; 70 кА С устройством для измерения постоянного тока И 58 М
Вольтметр 50; 75; 100; 150 мВ; 1; 1,5; 3;5; 7,5; 15; 30; 50; 75; 100; 150; 200; 300; 500; 600; 1000 В Непосредственно
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Н 392:
Класс точности 1,0
Класс точности механизма, перемещающего диаграммную ленту 0,5
Номинальная ширина поля записи, мм 100
Скорость перемещения диаграммной ленты, мм/ч 20; 60; 180; 600; 1800; 5400
Потребляемая мощность, ВА 12
Условия эксплуатации:
Температура окружающего воздуха, о С: от 0 до + 50
Относительная влажность
(при температуре 25 о С), % 80
Габаритные размеры и масса Н 392:
Габаритные размеры, мм 160х160х250
Масса, кг 4,0
- ФОТО:
Для любознательных:
- Типа, а шо там внутри:
Для золотоискателям-старателям:
- Любителям жёльтий нёшька:
Содержание драгоценных металлов в миллиамперметре Н-392:
Золото : 0
Серебро : 2,231
Платина : 0
МПГ : 0
Дата изготовление прибора Н-392 июнь 1984 года.
Последний раз редактировалось: Admin (Вс Июн 17, 2018 3:23 pm), всего редактировалось 1 раз(а)
Re: Приборы СССР
Цифровой мультиметр "ЦР-04"
Технические характеристики и назначение:
Радиолюбительский мультиметр ЦР-04 выпускался небольшими партиями Минским ПО "Промсвязь" в начале 1990-ых годов. Прибор позволял производить измерения силы и напряжения постоянного и переменного тока, а также сопротивления постоянному току. Имелась возможность проверки полупроводниковых диодов и транзисторных p-n переходов. Выбор режима работы осуществлялся кнопочным переключателем. Для индикации показаний предназначался 4-разрядный светодиодный дисплей, куда также выводилась информация о полярности измеряемого тока, перегрузке и разряде батарей питания.
Другие фотографии мультиметра ЦР-04
Цена прибора составляла 165 рублей.
Технические характеристики и назначение:
Радиолюбительский мультиметр ЦР-04 выпускался небольшими партиями Минским ПО "Промсвязь" в начале 1990-ых годов. Прибор позволял производить измерения силы и напряжения постоянного и переменного тока, а также сопротивления постоянному току. Имелась возможность проверки полупроводниковых диодов и транзисторных p-n переходов. Выбор режима работы осуществлялся кнопочным переключателем. Для индикации показаний предназначался 4-разрядный светодиодный дисплей, куда также выводилась информация о полярности измеряемого тока, перегрузке и разряде батарей питания.
- ТТХ Мультиметра ЦР-04:
Пределы измерения:
1. Постоянные напряжения…………………….. 200 мВ; 20 В; 1000В.
2. Переменное напряжение……............................ 200 мВ; 20 В (частотой 50 – 5000 Гц).
3. Переменное напряжение……................................ 600 В (частотой 50 – 500 Гц).
4. Постоянный и переменный ток…………………. 200 мкА; 20 мА; 2000 мА.
5. Сопротивление постоянному току……………… 200 Ом; 20 кОм; 2000 кОм.
6. Падение напряжения на p-n переходе…………... 2 В
7. Номинальное напряжение питание прибора…… 5 вольт.
8. Масса прибора……………………………………. 290 грамм.
9. Габариты прибора………………………………… 166х98,5х34,5 мм.
Другие фотографии мультиметра ЦР-04
- ФОТО:
- Типа, а шо там внутри:
Цена прибора составляла 165 рублей.
Evgen поставил(а) лайк
Re: Приборы СССР
Мультиметр цифровой Щ-4313.2"
Технические характеристики и назначение:
Мультиметр цифровой Щ4313.2 предназначен для измерения напряжения и силы постоянного тока, среднеквадратического значения силы и напряжения переменного тока синусоидальной формы кривой, сопротивления постоянному току. Прибор может применяться при регулировке, ремонте и техническом обслуживании электро- и радиоаппаратуры.
Другие фотографии мультиметра Щ-4313.2
Технические характеристики и назначение:
Мультиметр цифровой Щ4313.2 предназначен для измерения напряжения и силы постоянного тока, среднеквадратического значения силы и напряжения переменного тока синусоидальной формы кривой, сопротивления постоянному току. Прибор может применяться при регулировке, ремонте и техническом обслуживании электро- и радиоаппаратуры.
- ТТХ мультиметра Щ4313.2:
Диапазоны измерений:
• - сила постоянного тока - 0,2мА, 2мА, 20мА, 10А;
• - сила переменного тока - 0,2мА, 2мА, 20мА, 200мА, 10А;
• - напряжение постоянного тока - 0,2В, 2В, 20В, 200В, 1000В;
• - напряжение переменного тока - 0,2В, 2В, 20В, 200В, 750В;
• - сопротивление постоянному току - 0,2 кОм, 2 кОм, 20 кОм и 0,2 МОм, 2 МОм, 20 МОм;
Входное сопротивление прибора мультиметр цифровой Щ4313:
- до 0,2В - 20 МОм;
- от 2В и выше - 1 МОм;
Частотный диапазон - 45Гц-20000Гц;
Основная погрешность:
• - сила постоянного тока - ±(0,4+0,2(Хк/Х)-1)%-±(2,0+1,0(Хк/Х)-1)%;
• - сила переменного тока - ±(1,0+0,5(Хк/Х)-1)%-±(1,5+0,6(Хк/Х)-1)%;
• - напряжение постоянного тока - ±(0,25+0,1(Хк/Х)-1)%;
• - напряжение переменного тока - ±(1,0+0,5(Хк/Х)-1)%;
• - сопротивление постоянному току - ±(1,5+0,6(Хк/Х)-1)%-±(0,5+0,25(Хк/Х)-1)% и ±(0,5+0,25(Хк/Х)-1)%-±(1,5+0,6(Хк/Х)-1)%;
• Габаритные размеры прибора без ручки для переноса - 260х70х220мм;
• Масса прибора - не более 1,7кг (со встраиваемым источником тока)
Другие фотографии мультиметра Щ-4313.2
- ФОТО:
- Типа, а шо там внутри:
Re: Приборы СССР
Мультиметр ВР-11А
Технические характеристики и назначение:
Цифровой мультиметр ВР-11 с 1987 года выпускал Краснодарский ЗИП. ВР-11А - один из первых отечественных цифровых измерительных приборов. Предназначен для измерения напряжения и силы постоянного и переменного тока, сопротивления постоянному току, а также частоты переменного тока.
Другие фотографии прибора:
Дата изготовления мультиметра ВР-11А 30 декабря 1989 года.
Технические характеристики и назначение:
Цифровой мультиметр ВР-11 с 1987 года выпускал Краснодарский ЗИП. ВР-11А - один из первых отечественных цифровых измерительных приборов. Предназначен для измерения напряжения и силы постоянного и переменного тока, сопротивления постоянному току, а также частоты переменного тока.
Другие фотографии прибора:
- ФОТО ПРИБОРА:
- ТТХ Мультиметр ВР-11А:
Технические характеристики:
Диапазон входных напряжений при измерении частоты переменного тока - от 1 В до 20 В.
Частота измерения напряжения и силы переменного тока - от 45 Гц до 150 кГц.
Входное активное сопротивление прибора при измерениях:
- напряжения постоянного тока - 10 МОм;
- напряжения переменного тока - 1 МОм;
- частоты - 1 кОм.
Входная емкость - не более 200 пФ.
Напряжение постоянного тока - от 1 мВ до 1 кВ.
Допустимая погрешность измерения напряжения постоянного тока - ±(0,5%∙U+4 зн), где зн - характерная для цифровых приборов дополнительная погрешность, выражаемая в единицах младшего разряда.
Напряжение переменного тока - от 1 мВ до 500 В.
Допустимая погрешность измерения напряжения постоянного тока - ±(1%∙U+10 зн).
Сопротивление постоянному току - от 1 Ом до 2 МОм.
Допустимая погрешность измерения сопротивления постоянному току - ±(1%∙R+7 зн).
Частота переменного тока - от 0,01 кГц до 10 МГц.
Допустимая погрешность измерения частоты переменного тока - ±(1%∙F+2 зн).
Сила постоянного тока - от 1 мкА до 1 А.
Допустимая погрешность измерения силы постоянного тока - ±(1%∙I+7 зн).
Сила переменного тока для ВР-11 - от 1 мкА до 1 А.
Допустимая погрешность измерения силы переменного тока - ±(1,5%∙I+12 зн).
Потребляемая мощность - 10 В∙А.
Питание от сети переменного тока:
- напряжением - 220±22 В;
- частотой 50±0,2 Гц.
Размеры - 220х200х55 мм.
Масса - 1 кг.
- Типа, а шо там внутри:
Дата изготовления мультиметра ВР-11А 30 декабря 1989 года.
Re: Приборы СССР
Мультиметр В7-47
Технические характеристики и назначение:
В7-47 предназначен для измерения постоянного и переменного напряжений, тока, сопротивления, проводимости. Применяется при измерении основных электрических величин в процессе эксплуатации и ремонта различной РЭЛ в полевых условиях, условиях высокогорья, Севера, Сибири. Дальнего Востока.
Другие фотографии мультиметра В7-47
Технические характеристики и назначение:
В7-47 предназначен для измерения постоянного и переменного напряжений, тока, сопротивления, проводимости. Применяется при измерении основных электрических величин в процессе эксплуатации и ремонта различной РЭЛ в полевых условиях, условиях высокогорья, Севера, Сибири. Дальнего Востока.
- ТТХ мультиметра В7-47:
Диапазон измерения:
постоянного и переменного напряжения соответственно 100 мкВ - 1000 В, 100 мкВ - 750 В с погрешностью ±[0,2+0,4(Uk/Ux - 1)] и ±[0,5...4 + 0,2...0,5(Uk/Ux - 1)] % в диапазоне 20 Гц - 10 кГц
постоянного и переменного тока 100 нА - 10 А с погрешностью ±[0,4+0,1(Ik/Ix - 1)] и ±[1..24 + 0,2...0,25(Ik/Ix - 1)] % в диапазоне 20 Гц - 10 кГц
сопротивления 0,1 Ом - 20 МОм с погрешностью ±[0,2....1 + 0,1...0,2(Ik/Ix - 1)] %
проводимости 1 - 200 нСм с погрешностью ±[2+0,5(Sk/Sx - 1)]
Питание (103,5-242) В, 388-428 Гц или 50±2,5 Гц, или от двух батарей типа 6РЦ53 (2-03);
Габариты 190X50X95 мм
Масса без источника питания 0,63 кг.
Другие фотографии мультиметра В7-47
- ФОТО:
- Типа, а шо там внутри:
Re: Приборы СССР
Мультиметр М-1
Технические характеристики и назначение:
Мультиметр М-1 предназначен для измерения постоянного и переменного напряжений, тока, сопротивления, проводимости. Применяется при измерении основных электрических величин в процессе эксплуатации и ремонта различной РЭЛ в полевых условиях.
Технические характеристики и назначение:
Мультиметр М-1 предназначен для измерения постоянного и переменного напряжений, тока, сопротивления, проводимости. Применяется при измерении основных электрических величин в процессе эксплуатации и ремонта различной РЭЛ в полевых условиях.
- ТТХ мультиметра М-1:
Мультиметр обеспечивает измерение напряжения, сопротивления и силы тока.
Входное сопротивление………………………………. 10 Мом
Входная ёмкость……………………………………………. 50 пФ
Питание………………………………………………………….. 9 Вольт
Потребляемый ток………………………………………… 2,5 мА
- ФОТО:
- Типа, а шо там внутри:
Admin поставил(а) лайк
Re: Приборы СССР
Мультиметр Щ4313
Другие фотографии прибора:
Технические характеристики:
Для любопытных :
Другие фотографии прибора:
- ФОТО:
Технические характеристики:
- ТТХ мультиметра «???»:
Диапазоны измерений:
- сила постоянного тока - 0,2мА, 2мА, 20мА, 10А;
- сила переменного тока - 0,2мА, 2мА, 20мА, 200мА, 10А;
- напряжение постоянного тока - 0,2В, 2В, 20В, 200В, 1000В;
- напряжение переменного тока - 0,2В, 2В, 20В, 200В, 750В;
- сопротивление постоянному току - 0,2 кОм, 2 кОм, 20 кОм и 0,2 МОм, 2 МОм, 20 МОм;
Входное сопротивление прибора мультиметр цифровой Щ4313:
- до 0,2В - 20 МОм;
- от 2В и выше - 1 МОм;
Частотный диапазон - 45Гц-20000Гц;
Основная погрешность:
- сила постоянного тока - ±(0,4+0,2(Хк/Х)-1)%-±(2,0+1,0(Хк/Х)-1)%;
- сила переменного тока - ±(1,0+0,5(Хк/Х)-1)%-±(1,5+0,6(Хк/Х)-1)%;
- напряжение постоянного тока - ±(0,25+0,1(Хк/Х)-1)%;
- напряжение переменного тока - ±(1,0+0,5(Хк/Х)-1)%;
- сопротивление постоянному току - ±(1,5+0,6(Хк/Х)-1)%-±(0,5+0,25(Хк/Х)-1)% и ±(0,5+0,25(Хк/Х)-1)%-±(1,5+0,6(Хк/Х)-1)%;
где Хк - конечное значение установленного диапазона измерений, соответствующие условному обозначению, за исключением диапазонов 750В-1000В, где Хк принимается равным 2000В, и диапазонов 10А, где оно принимается равным 20А;
Х - значение измеряемой величины или показаний прибора;
Для любопытных :
- Для тех, кому интересно, а шо таки там внутри:
Re: Приборы СССР
Мультиметр «МП-1»
В конце 90-х годов прошлого века одно из ведущих предприятий пр производству средств измерений на постсоветском пространстве - ОАО "Минский приборостроительный завод" ("БелВАР", НПО им. Ленина) освоил выпуск цифрового "карманного" мультиметра - МП-1. Некоторое время данный мультиметр занимал доминирующее положение в данной группе товаров и пользовался повышенным спросом среди радиолюбителей и других потребителей, несвязанных с вопросами профессиональных измерений (хотя прибор имел достаточно неплохие параметры и анонсировался как средство измерения). Однако уже через пару лет российский рынок был завален разнообразными мультиметрами MASTECH (и им аналогичных) и про МП-1 достаточно быстро забыли.
Другие фотографии мультиметра:
Для любопытных :
В конце 90-х годов прошлого века одно из ведущих предприятий пр производству средств измерений на постсоветском пространстве - ОАО "Минский приборостроительный завод" ("БелВАР", НПО им. Ленина) освоил выпуск цифрового "карманного" мультиметра - МП-1. Некоторое время данный мультиметр занимал доминирующее положение в данной группе товаров и пользовался повышенным спросом среди радиолюбителей и других потребителей, несвязанных с вопросами профессиональных измерений (хотя прибор имел достаточно неплохие параметры и анонсировался как средство измерения). Однако уже через пару лет российский рынок был завален разнообразными мультиметрами MASTECH (и им аналогичных) и про МП-1 достаточно быстро забыли.
Другие фотографии мультиметра:
- ФОТО:
- ТТХ мультиметра «МП-1»:
Основные технические характеристики:
- измерение постоянного напряжения до 1000 В (на диапазонах измерений с верхними пределами измерений:200 мВ, 2, 20, 200 - погрешность 0,25 %, 1000 В - погрешность 0,4%), входное сопротивление - 10 МОм
- измерение среднеквадратического значения напряжения синусоидальной формы до 750 В (на диапазонах измерений с верхними пределами измерений 200 мВ, 2, 20, 200, 750 В), при этом в диапазоне частот 20...40 Гц погрешность составляла 4%; в диапазоне частот 40 Гц...1 кГц - 0,5%; в диапазоне частот 1...5 кГц- 5%; на частотах 5...10 кГц - 10% и на частотах 10...20 кГц - 15% (последние 3 частотных диапазона относятся только для напряжений до 20 мВ. При больших значениях напряжения на этих частотах погрешность не нормируется).
- измерение силы постоянного тока на диапазонах измерений с верхними пределами 2, 20, 200 и 2000 мА (базовая погрешность 0,4%)
- измерение силы переменного тока на диапазонах измерений с верхними пределами 2, 20, 200 и 2000 мА (базовая погрешность 1 до 2% в зависимости от диапазона измерений и диапазона рабочих частот)
- измерение сопротивления на диапазонах измерений с верхними пределами 200 Ом, 2, 200, 2000 кОм и 20 МОм (базовая погрешность от 0,2 до 1% в зависимости от диапазона измерений).
Для любопытных :
- Для тех, кому интересно, а шо таки там внутри:
Похожие темы
» Приборы стран СЭВ
» Бытовые радиоприёмники СССР
» ПРИБОРЫ КАПИТАЛИСТИЧЕСКИХ СТРАН (до 1990 года).
» Радиостанции спецслужб и другие "штучки" (КГБ СССР)
» Бытовые радиоприёмники СССР
» ПРИБОРЫ КАПИТАЛИСТИЧЕСКИХ СТРАН (до 1990 года).
» Радиостанции спецслужб и другие "штучки" (КГБ СССР)
Страница 1 из 1
Права доступа к этому форуму:
Вы не можете отвечать на сообщения
|
|
Пн Окт 07, 2024 7:16 pm автор Admin
» Бытовые радиоприёмники СССР
Пн Окт 07, 2024 7:03 pm автор Admin
» Радиоконструкторы для детского творчества.
Пт Авг 09, 2024 8:43 pm автор Admin
» Радиостанции спецслужб и другие "штучки" (КГБ СССР)
Пн Июл 15, 2024 7:26 pm автор Admin
» Радиостанции специального назначения
Чт Фев 01, 2024 7:19 pm автор Admin
» Восстановление подарочного радиоприёмника "Сириус-308".
Сб Янв 21, 2023 4:56 pm автор Admin
» Реставрация корпуса радиоприёмника "Малютка".
Ср Дек 14, 2022 12:19 am автор Admin
» Реставрация лампового портативного радиоприёмника Sonora Candid KG-80
Сб Дек 10, 2022 5:57 pm автор Admin
» Приборы СССР
Вт Май 24, 2022 6:59 pm автор Admin
