Радиостанции военного назначения
автор Admin Вт Авг 25, 2015 1:22 pm
Передвижная радиостанция Р-173 ("Абзац").
Технические характеристики и область применения радиостанции:
Р-173 "Абзац" радиостанция УКВ диапазона.
Радиостанция Р-173 "Абзац" предназначена для обеспечения двусторонней телефонной радиосвязи между подвижными объектами при движении и на стоянке. Обеспечивает прием и передачу информации в режиме беспоисковой и бесподстроечной связи.
Р-173 в настоящее время не производится и заменяется радиостанциями Р-173М "Абзац-М" (с возможностью приема и передачи цифровой информации со скоростью 16 кбит/сек.).
НАЗВАНИЕ:
- индекс заказчика .....................................Р-173
- полное ....................................................радиостанция УКВ диапазона Р-173 "Абзац"
- заводское ..............................................."Абзац"
Одна из самых дорогостоящих радиостанций ВПК:
Содержание драгоценных металлов в радиостанции Р-173
Золото: 7,194 грамм.
Серебро: 39,479 грамм.
Платина: 6,276 грамм.
Палладий: 1,603 грамм.
По последним сведениям цена комплекта радиостанции Р-173 достигает 300000 рублей!
Ссылка:http://www.msk.propartner.ru/offers/radiostantsiya-r-173m-i1140212.html
Случайное фото:
:
Технические характеристики и область применения радиостанции:
Р-173 "Абзац" радиостанция УКВ диапазона.
Радиостанция Р-173 "Абзац" предназначена для обеспечения двусторонней телефонной радиосвязи между подвижными объектами при движении и на стоянке. Обеспечивает прием и передачу информации в режиме беспоисковой и бесподстроечной связи.
Р-173 в настоящее время не производится и заменяется радиостанциями Р-173М "Абзац-М" (с возможностью приема и передачи цифровой информации со скоростью 16 кбит/сек.).
НАЗВАНИЕ:
- индекс заказчика .....................................Р-173
- полное ....................................................радиостанция УКВ диапазона Р-173 "Абзац"
- заводское ..............................................."Абзац"
- ТТХ радиостанции Р-173:
РАЗРАБОТКА, ПРОИЗВОДСТВО
Производилась Рязанским радиозаводом.
МОДИФИКАЦИИ
Р-173М "Абзац-М"
Р-173 "Орион" - модернизация Р-173 "Абзац", проведённая Тернопольским радиозаводом "Орион".
Радиостанция обеспечивает возможность работи в условиях постановки радиопомех.
Метод обеспечения помехозащищённости - ППРЧ (псевдослучайное переключение рабочей частоты.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Радиостанция Р-173 "Абзац" симплексная, УКВ ЧМ радиостанция III поколения. Радиостанция собрана по трансиверной схеме. Настройка на частоту производится путем выбора ЗПЧ (заранее подготовленных частот). При переключении ЗПЧ происходит автоматическая настройка антенного согласующего устройства. Радиостанция имеет два режима: "работа" и "установка частоты ЗПЧ". Приемный тракт радиостанции собран по супергетеродинной схеме с двойным преобразованием частоты. Основная селекция по соседнему каналу осуществляется на 1ПЧ = 11.5 MHz с помощью кварцевого фильтра с полосой пропускания 18 KHz. Входные цепи радиостанции раздельные для поддиапазонов 30-40, 40-50, 50-60, 60-70, 70-76 MHz. Каждая входная цепь представляет из себя входной перестраиваемый фильтр и усилитель ВЧ. Радиостанция имеет шумоподавитель (по НЧ сигналу) и подавитель импульсных помех. Передатчик выполнен по схеме прямого усиления. Задающий генератор (возбудитель) имеет схему синхронизации, которая устанавливает его частоту равной частоте приема. Выходной каскад - двухтактный на транзисторах 2Т950А. Согласующее антенное устройство состоит из перестраиваемого фильтра и согласующего контура. Настройка их осуществляется автоматически по измерению выходного напряжения и КБВ. Для питания разных цепей радиостанции применяется встроенный преобразователь напряжения, на выходе которого присутствуют следующие напряжения: +12, -12, +5, +9 +40 В. Преобразователь напряжения расположен непосредственно в корпусе радиостанции. НЧ выход - симметричный двухпроводной, расчитан на подключение головных телефонов или внешнего тромкоговорителя с УНЧ. Модуляционный вход - симметричный двухпроводной, расчитан на подключение микрофонного усилителя с выходным напряжением ~0.5 В.
Основные особенности:
• Элементная база: полупроводниковые приборы, интегральные схемы
• Органы управления: электронно-механические
• Дистанционное управление другими радиостанциями
• Двухчастотный симплекс или дуплекс
• Автоматическая настройка антенн
• Наличие подавителя импульсных помех
• Дистанционное управление с выносного пульта управления
• Сопряжение с аналоговой специальной аппаратурой
• Тональный вызов
Радиостанция может комплектоваться аппаратурой АВСК Р-174.
Работоспособность радиостанции сохраняется при изменении напряжения бортсети от +22В до +29В, а также при наличии в бортсети импульсов перенапряжения амплитудой до +70В и длительностью 3мс.
Радиостанция Р-173 состоит из:
1. Приемопередатчика, в который входят:
- блок приема;
- синтезатор частот;
- запоминающее устройство;
- перестраиваемый фильтр;
- усилитель мощности;
- антенно-согласующее устройство;
- возбудитель;
- блок питания.
2. Монтажного комплекта антенного устройства.
3. Комплекта ЗИП.
4. Кабеля ВЧ.
5. Кабеля НЧ.
В комплект радиостанции помимо этого входит эксплуатационная документация.
ЭКПЛУАТАЦИЯ (БОЕВОЕ ПРИМЕНЕНИЕ)
Органы управления и контроля.
1. Табло "ЗПЧ и частота", кгц для цифровой индикации номера ЗПЧ и рабочей частоты.
2. Световой индикатор тонального вызова "Вызов".
3. Тумблер подавитель помех.
4. Планка для карандашных пометок.
5. Световой индикатор режима передачи "ПРД".
6. Тумблер "Мощность" для перевода радиостанции в режим малой или полной мощности.
7. Кнопка "Тон" для полноты тонального вызова.
8. Тумблер "Подавитель шумов".
9. Клемма корпуса для подключения к массе объекта (минусовая шина бортсети).
10. Высокочастотный разъем для подключения антенны или БАФ.
11. Ручка "Громкость ПРМ" для регулирования громкости сигнала радиоприемника Р-173 при совместной работе с ним.
12. Тумблер включения питания радиостанции "Питание".
13. Два тумблера "ПУ-ОА" для коммутации радиостанции при режимах работы с переговорным устройством или оконечной аппаратурой.
14. Ручка регулятора громкости "Громкость".
15. Пробка "ОГ" корректора частоты опорного генератора.
16. Пробка "УГ" корректора частоты управляемого генератора.
17. Пробка "НЧ ОА" регулятора выходного уровня НЧ тракта ОА.
18. Тумблер "Запись - Работа".
19. Кнопка "Сброс" для стирания ЗПЧ.
20. Разъем "ПРМ" для подключения радиоприемника Р-173 при совместной работе с ним.
21. Разъем "НЧ" для подключения переговорного устройства, нагрудного переключателя со шлемофоном и оконечной аппаратурой.
22. Разъем "ДУ" для управления работой БАФ или дистанционного управления радиостанцией.
23. Разъем "ВС" для подключения плюсовой шины бортсети объекта.
24. Десять кнопок выбора и подготовки ЗПЧ.
25. Памятка "Установка ЗПЧ".
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Общие
Диапазон частот
Передача 30-75.999 МГц
Прием 30-75.999 МГц
Организация памяти 10 заранее подготовленных частот
Шаг сетки частот 1 кГц
Время перехода с одной частоты на другую 3 сек.
Тип излучения FM
Диапазон рабочих температур -50 ~ +50 °С
Сигнальные системы тональный вызов
Тип источника питания сеть 27 В
сети 12 В или 220 В (дополнительно поставляемые блоки питания)
Дальность связи на среднепересеченной местности на стоянке и в движении на основную
2-х метровую штыревую антенну - до 20 км
Наработка на отказ 6000 часов
Передатчик
Тип Синтезатор с ФАПЧ (193ИЕ3, 564ИЕ15)
Выходная мощность 2 / 40 Вт
Максимальная девиация частоты ±5 (±1) кГц
Приемник
Тип Супергетеродин с двойным преобразованием частоты
Промежуточные частоты
1-я 11.5 МГц
2-я 1.5 МГц
Одна из самых дорогостоящих радиостанций ВПК:
Содержание драгоценных металлов в радиостанции Р-173
Золото: 7,194 грамм.
Серебро: 39,479 грамм.
Платина: 6,276 грамм.
Палладий: 1,603 грамм.
По последним сведениям цена комплекта радиостанции Р-173 достигает 300000 рублей!
Ссылка:http://www.msk.propartner.ru/offers/radiostantsiya-r-173m-i1140212.html
Случайное фото:
- Спойлер:
:- Для тех, кому интересно, а шо таки там внутри:
Последний раз редактировалось: Admin (Сб Авг 29, 2015 1:05 pm), всего редактировалось 6 раз(а)
Admin- Admin
- Сообщения : 662
Очки : 10870
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Re: Радиостанции военного назначения
автор Admin Вт Авг 25, 2015 7:57 pm
Радиостанция Р-148 ("Малыш").
Технические характеристики и область применения радиостанции:
Радиостанция Р-148 предназначена для обеспечения связи в радиосети мотострелковой роты.
Принята на оснощенние Советской армии в 1971 г. Выполнена на полупроводниках.
Технические характеристики и область применения радиостанции:
Радиостанция Р-148 предназначена для обеспечения связи в радиосети мотострелковой роты.
Принята на оснощенние Советской армии в 1971 г. Выполнена на полупроводниках.
- ТТХ радиостанции Р-148:
Назначение – для беспоисковой и бесподготовочной радиосвязи в звене МСР-МСВ.
Диапазон частот – 37000-51950 кГц (37,0-51,95 мГц) с возможностью установки частоты по шкале через 50 Гц.
Антенны – штыревая антенна высотой 1,5 м используется для работы на ходу и коротких остановках.
Дальность связи – с однотипной радиостанцией, на среднепересечённой местности в любое время суток и года, обеспечивает двухстороннюю связь на дальность не менее 6 км.
Питание от 12В от NiCd батареи емкостью 0,8А. Зарядка батареи производится отдельно от станции в зарядном устройстве. Внешних разъемов радиостанция не имеет. Штатная антенна Куликова крепиться специальным эксцентриковым зажимом, рядом на специальной выпуклой площадке есть винт заземления. Есть встроенное антенное согласующее устройство для штатной антенны.

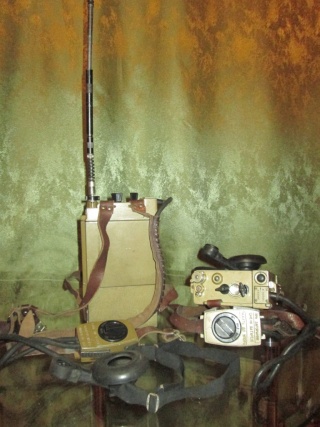

- ФОТО:
Последний раз редактировалось: Admin (Вт Авг 25, 2015 10:43 pm), всего редактировалось 2 раз(а)
Admin- Admin
- Сообщения : 662
Очки : 10870
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Re: Радиостанции военного назначения
автор Admin Вт Авг 25, 2015 10:39 pm
Радиостанция Р162-01 ("Визави")
Технические характеристики и область применения радиостанции:
Р-162-01 "Визави" - радиостанция малой мощности УКВ диапазона, взводных радиосетей. Входила в семейство радиостанций "Арбалет".
Технические характеристики и область применения радиостанции:
Р-162-01 "Визави" - радиостанция малой мощности УКВ диапазона, взводных радиосетей. Входила в семейство радиостанций "Арбалет".
- ТТХ радиостанции Р-162-01:
Диапазон частот: 44…54 МГц
Количество рабочих частот 5 (20 серий)
Мощность передатчика: 0,1 Вт
Дальность связи: 1 км
Виды работы: телефон ЧМ
Электропитание: от аккумуляторной или сухой батареи напряжением 7,2 В
Время непрерывной работы от одной батареи: 12 час
Масса: 0,8 кг
- ФОТО:
Admin- Admin
- Сообщения : 662
Очки : 10870
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Re: Радиостанции военного назначения
автор Admin Вт Авг 25, 2015 11:26 pm
Радиостанция Р158 ("Виконг")
Технические характеристики и область применения радиостанции:
Ультракоротковолновая радиостанция Р-157, носимая приемопередающая, телефонная с частотной модуляцией, предназначена для обеспечения симплексной, двусторонней, беспоисковой и бесподстроечной радиосвязи в радиосетях мотострелковой роты.
Технические характеристики и область применения радиостанции:
Ультракоротковолновая радиостанция Р-157, носимая приемопередающая, телефонная с частотной модуляцией, предназначена для обеспечения симплексной, двусторонней, беспоисковой и бесподстроечной радиосвязи в радиосетях мотострелковой роты.
- ТТХ радиостанции Р-158:
Диапазон рабочих частот 30 - 79.975 MHz
Отображение/установка частоты переключателями по разрядам. дискретность - 25 KHz
Передатчик
Выходная мощность 1 Вт
Ослабление побочных излучений 45 dB
Девиация частоты 5 KHz
Приёмник
Схема супергетеродин с двумя преобразованиями
Чувствительность (с/ш 20 дБ) 1 мкв
Ширина полосы пропускания на уровне 6 KHz 18 KHz
Двухсигнальня избирательность (при расстройке = 50 KHz) 70 dB
Избирательность по зеркальному и полузеркальному каналам 60 dB
НЧ напряжение на выходе 0.8 - 1.2 В
Нагрузка НЧ тракта телефоны
Промежуточные частоты 1ПЧ = 11.5 MHz; 2ПЧ = 1.5 MHz
Питание 12 в
Потребляемый ток от источника питания (приём/передача) 60 / 580 мА
Диапазон рабочих температур -40... 50 °C
Габаритные размеры 80 х 165 х 263 мм
- Для тех, кому интересно, а шо таки там внутри:
Последний раз редактировалось: Admin (Пт Авг 28, 2015 2:41 am), всего редактировалось 1 раз(а)
Admin- Admin
- Сообщения : 662
Очки : 10870
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Радиостанции военного назначения
автор Admin Чт Авг 27, 2015 11:00 am
Радиостанция "Р-123МТ" ("Магнолия").
Технические характеристики и область применения радиостанции:
Радиостанция Р-123 предназначена для радиосвязи между подвижными объектами. Радиостанция обеспечивает круглосуточную уверенную двухстороннюю радиосвязь на стоянке и на ходу объекта, как с однотипной радиостанцией, так и с другими радиостанциями, имеющими совместимость по диапазону и частотную модуляцию.
Технические характеристики и область применения радиостанции:
Радиостанция Р-123 предназначена для радиосвязи между подвижными объектами. Радиостанция обеспечивает круглосуточную уверенную двухстороннюю радиосвязь на стоянке и на ходу объекта, как с однотипной радиостанцией, так и с другими радиостанциями, имеющими совместимость по диапазону и частотную модуляцию.
- ТТХ радиостанция Р-123МТ:
Диапазон частот – 20,0 – 51,5 МГц
Шаг перестройки – 25 кГц
Вид работы – ЧМ
Чувствительность приемника не хуже 3 мкВ
Мощность передатчика – не менее 20 Вт 75 Ом
Суммарная погрешность градуировки и установки частоты радиостанции не превышает ± 4 кГц.
Дальность связи при работе на 4-х метровую антенну на среднепересеченной местности при скорости движения гусеничных объектов до 40 км/ч, а колесных объектов до 100 км/ч — не менее 20 км при выключенном подавителе шумов и не менее 13 км при включенном подавителе шумов.
Элементная база –радиолампы.
МОДИФИКАЦИИ:
Р-123М - модернизированная
Р-123МТ - модернизированная, введен режим передачи телекодовой информации.
- ФОТО:
- Для тех, кому интересно, а шо таки там внутри:
- ФОТО:
Последний раз редактировалось: Admin (Сб Авг 29, 2015 6:29 pm), всего редактировалось 5 раз(а)
Admin- Admin
- Сообщения : 662
Очки : 10870
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Радиостанции военного назначения
автор Admin Чт Авг 27, 2015 12:26 pm
Прибор с радиостанции Р-619 (КСВ метр).
Технические характеристики и область применения:
Рефлексометр (блок "Р") от УКВ радиостанции Р-619 "Графит". Применялся для измерения "падающей" и "отраженной" волны.
Технические характеристики и область применения:
Рефлексометр (блок "Р") от УКВ радиостанции Р-619 "Графит". Применялся для измерения "падающей" и "отраженной" волны.
- ТТХ Р-619 (блок "Р"):
Диапазон частот, МГц....................... 100 - 150
Мощность измерения, Вт.................... 100
Волновое сопротивление, Ом............... 75
- Для тех, кому интересно, а шо таки там внутри:
Последний раз редактировалось: Admin (Пт Авг 28, 2015 2:42 am), всего редактировалось 2 раз(а)
Admin- Admin
- Сообщения : 662
Очки : 10870
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Радиостанции военного назначения
автор Admin Пт Авг 28, 2015 2:12 am
Радиостанция Р-131 ( "Ваза" ).
Технические характеристики и область применения радиостанции:
Р-131 "Ваза" - армейская радиостанция фронтовой разведки. Элементная база радиостанции - стержневые радиолампы (11 радиоламп!!!) и транзисторы (55 транзисторов!!!). Питание рации - от 5 В. Сзади аккумуляторный отсек. Внизу разъем для подключения датчика буквопечатания. Преобразователь на транзисторах.
Производилась на Украине в Днепропетровске.
Эта маленькая рация стоит как бы на перепутье между специальными и войсковыми общего применения. То, что она традиционно цвета хаки, позволяет ее отнести к войсковым, однако некоторые особенности позволяют отнести к специальным. Рация имеет питание 5 вольт, очень экономична.
Технические характеристики и область применения радиостанции:
Р-131 "Ваза" - армейская радиостанция фронтовой разведки. Элементная база радиостанции - стержневые радиолампы (11 радиоламп!!!) и транзисторы (55 транзисторов!!!). Питание рации - от 5 В. Сзади аккумуляторный отсек. Внизу разъем для подключения датчика буквопечатания. Преобразователь на транзисторах.
Производилась на Украине в Днепропетровске.
Эта маленькая рация стоит как бы на перепутье между специальными и войсковыми общего применения. То, что она традиционно цвета хаки, позволяет ее отнести к войсковым, однако некоторые особенности позволяют отнести к специальным. Рация имеет питание 5 вольт, очень экономична.
- ТТХ радиостанции Р-131:
Диапазон частот 1.0–8.0 МГц
Число поддиапазонов 2 (1 = 1.0-3.68; 2 = 3.66-8.0 МГц)
Виды сигналов CW / RTTY
Выходная мощность передатчика 0,5 Вт
- Моё мнение о радиостанции:
Вообще странная станция, как мне показалось. Мощность не большая около 1 Вт, а габариты и вес большие. Особенно не порадовал принцип формирования 218 фиксированных частот, шкала, и некоторые другие «мелочи». Ощущение, что выполнялась задача по изготовлению станции из максимального числа транзисторов (55) и ламп (11) с приданием изделию максимального веса и габаритов.
По моему мнению, Р-131 самая неудобная станция из всех носимых станций, произведённых в СССР. Чего стоит один метод настройки на одну из фиксированных частот. Требуется одним глазом смотреть в окошечко с линзой, а вторым на стрелочный прибор и, вращая ручку настройки ловить момент. Цифры в шкале крохотные и перемещаются не плавно, а скачками, настройка острая. При переходе в режим плавной настройки не очень понимаешь, на какой частоте ты находишься.
Admin- Admin
- Сообщения : 662
Очки : 10870
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Радиостанции военного назначения
автор Admin Пт Авг 28, 2015 8:23 am
Носимая УКВ-ЧМ Радиостанция "Сигнал-Н".
Технические характеристики и область применения радиостанции:
Портативная радиостанция «Сигнал-Н» предназначена для организации симплексной двусторонней радиосвязи в открытом режиме (ОР) и режиме маскирования (РМ) с радиостанциями, работающими в аналогичных режимах, имеющими те же рабочие частоты и сигналы взаимодействия («Айва» с пультом управления от радиостанции «Сигнал-Н» и согласующим устройством; Р-159 М и Р-163-1У с гарнитурой Р-168-МЦ. Защита передаваемых сообщений в режиме цифрового маскирования обеспечивается сменными кодовыми ключами. Общее количество кодовых ключей – 1031.
Технические характеристики и область применения радиостанции:
Портативная радиостанция «Сигнал-Н» предназначена для организации симплексной двусторонней радиосвязи в открытом режиме (ОР) и режиме маскирования (РМ) с радиостанциями, работающими в аналогичных режимах, имеющими те же рабочие частоты и сигналы взаимодействия («Айва» с пультом управления от радиостанции «Сигнал-Н» и согласующим устройством; Р-159 М и Р-163-1У с гарнитурой Р-168-МЦ. Защита передаваемых сообщений в режиме цифрового маскирования обеспечивается сменными кодовыми ключами. Общее количество кодовых ключей – 1031.
- ТТХ радиостанции "Сигнал-Н":
Комплект поставки:
• приемопередатчик;
• пульт управления с маскиратором – манипулятор (ПУ);
• телефон-микрофон в оголовье;
• блок аккумуляторный емкостью 0,95 А/ч - 3 шт.;
• антенна штыревая;
• антенна АСП (спиральная обрезиненная);
• антенна «наклонный луч»;
• пульт записи;
• чехол;
• упаковка (чемодан – дипломат);
• десятиместное зарядное устройство УЗ-10.
Для заряда аккумуляторных блоков отдельно поставляется десятиместное зарядное устройство УЗ-10А.
Технические характеристики:
• Диапазон рабочих частот, МГц - 44,2 ÷ 46,175
• Количество каналов – 80
• Мин. разнос частот между каналами, кГц – 25
• Напряжение питания, В - 9,6
• Ток потребления, mА: «Передача» - 1350 «Прием» - 120 «Дежурный экономичный прием» - 15
• Мощность передатчика, Вт – 4
• Чувствительность приемника, мкВ - 0,3
• Температурный диапазон, °C - -30 ÷ 55
• Габаритные размеры, мм - 157х70х51
• Масса без ПУ, кг - 1,1
- ФОТО:
Admin- Admin
- Сообщения : 662
Очки : 10870
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Радиостанции военного назначения
автор Admin Сб Авг 29, 2015 2:06 am
Радиостанция носимая, ранцевая Р-105М «Парус-3» (ИП2.000.195-3).
Технические характеристики и область применения радиостанции:
Радиостанции типов Р-105М ранцевая, носимая, ультракоротковолновая, телефонные с частотной модуляцией, приемопередающие, с возможностью дистанционного управления и ретрансляции, предназначается для беспоисковой и бесподстроечной связи в радиосетях и в автомобильных радиоузлах.
Технические характеристики и область применения радиостанции:
Радиостанции типов Р-105М ранцевая, носимая, ультракоротковолновая, телефонные с частотной модуляцией, приемопередающие, с возможностью дистанционного управления и ретрансляции, предназначается для беспоисковой и бесподстроечной связи в радиосетях и в автомобильных радиоузлах.
- ТТХ радиостанции Р-105М:
- Рабочий диапазон частот, МГц / количество рабочих частот:
Р-105М .................................. 36,0 до 46,1 (8,3 - 6,5 м) / 405;
Выходная мощность передатчика, не менее, Вт 1
Девиация частоты передатчика, кГц ±5
Чувствительность при соотношении сигнал/шум 10:1, мкВ 1.5
Схема приемника супергетеродин с одним преобразованием
Промежуточная частота, кГц 793.8 ± 1
Избирательность по зеркальному каналу, дБ 54
Формирование/установка частоты плавный гетеродин (LC генератор)
Отображение частоты оптическая шкала с делениями через 25 кГц
Суммарная погрешность установки частоты по шкале
при температуре окружающей среды 20 +-5 градусов Цельсия,
через 5 минут прогрева, не более, кГц 4
Чувствительность модуляционного входа передатчика
при частоте модуляции - 1000 Гц, мВ 140
Девиация частоты передатчика, кГц 5
Чувствительность приемника при соотношении сигнал/шум 10:1, мкВ 1,5
Выходное напряжение НЧ тракта приемника при напряжении сигнала
на входе 1.5 мкВ и девиации частоты 5 кГц на нагрузке низкоомных
телефонах ТА-56М, не менее, В 1
Выходное напряжение НЧ тракта приемника при отсутствии сигнала
(напряжение шумов), В 0.75
Промежуточная частота, кГц: 793.8
Ослабление зеркального канала, не менее, дБ 54 (500 раз)
Ослабление сигнала на ПЧ, не менее, дБ 80 (10000)
Ширина полосы пропускания на уровне 6 кГц, кГц 14
При изменении входного напряжения от 3 до 1000 мкВ выходное
напряжение изменяется, не более, % 20
Постоянная времени АПЧ 0.1 С
Антенные устройства в комплекте радиостанции:
- гибкая штыревая антенна высотой 1,5 м (с использованием противовеса из 3 лучей);
- комбинированная антенна, состоящая из гибкой штыревой антенны и 6 колен (общая высота
антенны - 2,7 м), с использованием противовеса из 5 лучей - для работы на стоянке;
- бортовая антенна, состоящая из комбинированной штыревой антенны,
специального кронштейна с амортизатором для крепления антенны на борту автомашины
и соединяющего проводника длиною 1м - для работы на ходу автомашины;
- лучевая антенна направленного действия длиною 40 м, подвешенная на высоте 1 м
над землей, - для работы на повышенные дальности и из укрытий;
- повышенная антенна, состоящая из лучевой антенны длиною 40 м, поднятой у радиостанции на
высоту 5-6 м, с постепенно снижающимся противоположным концом, направленным на
корреспондента, - для работы на повышенные дальности и из укрытий.
Обеспечиваемая дальность связи, км:
- при работе на земле со штыревой антенной высотой 1,5 м
с противовесом, км б
- при работе на стоянке с комбинированной антенной 2,7 м
и противовесом, км 10 (для P-105М -
;
- при работе на стоянке с лучевой антенной направленного
действия, подвешенной на высоте 1 м над землей, км 15
- при работе на лучевую антенну, поднятую у радиостанции
на высоту 5-6 м над землей, км 25
- при работе на лучевую антенну из укрытий глубиной
не более 3 м с перекрытием толщиной не менее 1 м, км 15
- при работе с вынесенного пункта через телефонный аппарат ТА-57, соединенный
с радиостанцией двухпроводным полевым кабелем длиной до 500 м:
- на комбинированную антенну высотой 2,7 м, не менее, км 10 (для Р-105М -
- на лучевую антенну, подвешенную на высоте 1 м, не менее, км 15
- на лучевую антенну, поднятую на 5-6 м, не менее, км 25
При этом переключение радиостанции с приема на передачу и ведение
связи производятся непосредственно с телефонного аппарата.
- при работе на ходу со штыревой антенной высотой 1,5 м, км б
- при работе на ходу автомобиля с боровой антенной, км 8 (для Р-105М - 6)
Время развертывания радиостанции:
- при работе на штыревую антенну, мин 5
- при работе не лучевую антенну, мин 15
Площадка, необходимая для развертывания радиостанции:
- при работе на штыревую антенну, кв.м 2
- при работе на лучевую антенну, около, кв.м
(с учетом площади, необходимой для выбора направления антенны) 628
Источник питания:
- напряжение, В 4,4 – 5,2
- тип АКБ:
- 2НКП-20, шт. 2
- 2НКП-24, шт. 2
- КН-14, шт. 4
- тип соединения последовательное
Ток, потребляемый от АКБ, при напряжении питания 4.8 В, не более:
- при работе на передачу, А 1,85
- при работе на прием, А 0,85
- при работе в режимах дистанционного управления и ретрансляции, А 2,2
Время непрерывной работы от АКБ при соотношении времени прием/передача 3:1:
- с аккумуляторами 2НКП-20, час. 17,5 час.
- с аккумуляторами 2НКП-24, час. 21,5 час.
Диапазон рабочих температур, при относительной влажности окружающего
воздуха до 98%, град.С -40 - +50
Габарит радиостанции с выступающими частями не более:
- длина, мм 310
- высота, мм 325
- ширина, мм 170
Габарит укладочного ящика не более:
- длина, мм 620
- высота, мм 420
- ширина, мм 350
Вес рабочего комплекта радиостанции, не более, кг 14
Вес укладочного ящика с промышленным комплектом радиостанции, не более, кг 40
Радиостанции работоспособны в условиях тряски на ходу автомашины по разным дорогам, на разных скоростях движения и при переноске радиостанции радистом, а также переносят без повреждения все виды транспортировки.
Радиостанции выдерживают вибрационную тряску в течение 3 часов в диапазоне частот от 10 до 70 Гц с ускорением не более 6g и ударную тряску в количестве 4 000 ударов с ускорением 100g.
- ФОТО:
- ИСТОРИЯ:
- НАЗВАНИЕ
- индекс заказчика Р-105М
- полное Радиостанция УКВ диапазона
- заводское «Парус-3».
РАЗРАБОТКА, ПРОИЗВОДСТВО
В 1956-1960 гг. сотрудниками КБ воронежского завода "Электросигнал" были разработаны носимые ламповые радиостанции Р-105, Р-106, Р-108, Р-109. Главным конструктором этих радиостанций был Петров К.Я.. Эти радиостанции прошли несколько модернизаций и состояли на вооружении более 40 лет.
Созданная серия радиостанций типа ''Р-105М'' пришла на смену радиостанциям типа ''Р-105Д''.
Admin- Admin
- Сообщения : 662
Очки : 10870
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
коля поставил(а) лайк
Радиостанции военного назначения
автор Admin Сб Авг 29, 2015 2:19 am
Ранцевая, носимая радиостанция Р-107М.
Технические характеристики и область применения радиостанции:
Р107М - переносная, ранцевая УКВ радиостанция диапазона 20.0 - 52.0 МГц
Радиостанция работает в симплексном режиме, имеет частотную модуляцию. В отличии от Р107 радиостанция Р107М полностью полупроводниковая.
Технические характеристики и область применения радиостанции:
Р107М - переносная, ранцевая УКВ радиостанция диапазона 20.0 - 52.0 МГц
Радиостанция работает в симплексном режиме, имеет частотную модуляцию. В отличии от Р107 радиостанция Р107М полностью полупроводниковая.
- ТТХ радиостанции Р-107М:
- Диапазон рабочих частот : 20000 - 52000 кГц
Номинальное напряжение питания : 6.6 - 7.8 В
Формирование/установка частоты : плавный гетеродин
(LC генератор)
Отображение частоты : цифровой частотомер,
дискретность - 1 кГц
Погрешность установки частоты : 1.5 кГц
Девиация частоты передатчика : 5 кГц
Выходная мощность передатчика : 1 и 5 Вт
(два режима)
Нагрузка НЧ тракта приемника : телефоны
Схема приемника : супергетеродин с
одним преобразованиям
Промежуточная частота : 10700 кГц
Ширина полосы пропускания на уровне 6 кГц : 18 кГц
Чувствительность приемника
(с/ш 10:1, частота мод-и 1000Гц, дев-я 5 кГц) : 1.5 мкВ
Напряжение на выходе НЧ (на нагрузке ТА56)
при входном напряжении 0.5мкВ : 0.75В
Масса приемопередатчика с аккумуляторами
и антенной 1.5м : 18.5 Кг
Габаритные размеры приемопередатчика : 340х395х210мм
Краткое описание схемы радиостанции :
Радиостанция Р107М собрана по трансиверной схеме. Установка рабочей частоты производится двумя органами управления : переключателем МГц, с помощью которого устанавливается значение мегагерц рабочей частоты, и ручкой плавной настройки, с помощью которой устанавливается точное значение частоты. Шумоподавитель в радиостанции отсутствует. Согласующее антенное устройство перестраивается с помощью коллекторного электродвигателя постоянного тока, управляемого схемой измерения тока антенны и КСВ. В качестве оконечного низкочастотного устройства применяется микротелефонная гарнитура, состоящая из микрофона ДЭМШ1А, микрофонного усилителя на транзисторе П15 и головных телефонов или трубка с микрофоном порошкового типа МК-10 и телефонным капсюлем.
В комплект радиостанции входят следующие типы антенн:
• гибкая штыревая антенна Куликова
• секционная штыревая антенна (6 секций)
• лучевая антенна (длинной 40 м), используемая как простейшая направленная антенна бегущей волны.
Последний раз редактировалось: Admin (Вт Июн 28, 2016 1:51 am), всего редактировалось 1 раз(а)
Admin- Admin
- Сообщения : 662
Очки : 10870
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
коля поставил(а) лайк
Re: Радиостанции военного назначения
автор Admin Сб Авг 29, 2015 12:26 pm
Ранцевая радиостанция Р-107.
Технические характеристики и область применения радиостанции:
Р-107 - носимая ранцевая УКВ-радиостанция диапазона 20 - 52 МГц. Работает в симплексном режиме, модуляция частотная. Усовершенствованная модель - Р-107Т. Отличается от радиостанции Р-107М формой, габаритами и тем, что Р-107 выполнена на радиолампах.
Технические характеристики и область применения радиостанции:
Р-107 - носимая ранцевая УКВ-радиостанция диапазона 20 - 52 МГц. Работает в симплексном режиме, модуляция частотная. Усовершенствованная модель - Р-107Т. Отличается от радиостанции Р-107М формой, габаритами и тем, что Р-107 выполнена на радиолампах.
- ТТХ радиостанции Р-107:
Технические характеристикиОбщиеДиапазон частотПередача 20 - 52 МГцПрием 20 - 52 МГцГоды принятия на вооружение 1962Организация памяти (количество каналов) 4 заранее подготовленных частотыШаг сетки частот 25 кГцОтображение частоты оптическая шкалаТип излучения FMТип источника питания аккумуляторные батареи 4 х КН14 или 2 х 2КНП20Напряжение питания4.8 В (2 х 2.4 В)Вес (приемопередатчик/рабочий комплект)21.5 / 39.5 кгПередатчикТипплавный гетеродин (LC генератор)Выходная мощностьне менее 1 ВтМаксимальная девиация частоты±5 кГцЧувствительность модуляционного входа передатчика при частоте модуляции - 1000 Гц140 мВПриемникТип супергетеродин с двойным преобразованиемШирина полосы пропускания (на уровне 6 кГц)15 кГцВыходное напряжение НЧ тракта приемника при напряжении сигнала на входе 1.5 мкВ и девиации частоты 5 кГц на нагрузке низкоомных телефонах ТА-56М не менее 1 ВВыходное напряжение НЧ тракта приемника при отсутствии сигнала (напряжение шумов)0.75 ВФункции, возможности, управление и т.п.Радиостанция Р-107 собрана по трансиверной схеме. Диапазон рабочих частот радиостанции разбит на два поддиапазона: 20 - 36 MHz и 36 - 52 MHz. Шумоподавитель в радиостанции отсутствует. При работе на передачу частота задающего генератора с помощью системы АПЧ с генератором поиска устанавливается равной рабочей частоте, т.е. основным генератором, обеспечивающим стабильность частоты радиостанции является гетеродин приемника. В выходном каскаде передатчика используется лампа 1П24Б. Все переменные емкости, кроме емкости антенного контура, установлены на одной оси и перестраиваются одновременно с изменением частоты гетеродина. Согласующее антенное устройство имеет два перестраиваемых элемента, управление которыми осуществляется одной многооборотной ручкой. В качастве оконечного низкочастотного устройства применяется микротелефонная гарнитура, состоящая из микрофона ДЭМШ-1А, микрофонного усилителя на транзисторе П15 и головных телефонов (ТА-56М) или трубка с микрофоном порошкового типа МК-10-МБ и телефонным капсюлем ТК-47.В комплект радиостанции входят следующие типы антенн:• гибкая штыревая антенна;• секционная штыревая антенна (6 секций);• лучевая антенна (длинной 40 м), используемая как простейшая направленная антенна бегущей волны.
- ФОТО:
- Для тех, кому интересно, а шо таки там внутри:
Последний раз редактировалось: Admin (Вт Июн 28, 2016 2:00 am), всего редактировалось 1 раз(а)
Admin- Admin
- Сообщения : 662
Очки : 10870
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Радиостанции военного назначения
автор Admin Сб Авг 29, 2015 5:23 pm
Радиостанция носимая, ранцевая Р-109М «Парус-1» (ИП2.000.195-1).
Технические характеристики и область применения радиостанции:
Радиостанции типа Р-109М ранцевая, носимая, ультракоротковолновая, телефонные с частотной модуляцией, приемопередающие, с возможностью дистанционного управления и ретрансляции, предназначается для беспоисковой и бесподстроечной связи в радиосетях и в автомобильных радиоузлах.
Технические характеристики и область применения радиостанции:
Радиостанции типа Р-109М ранцевая, носимая, ультракоротковолновая, телефонные с частотной модуляцией, приемопередающие, с возможностью дистанционного управления и ретрансляции, предназначается для беспоисковой и бесподстроечной связи в радиосетях и в автомобильных радиоузлах.
- ТТХ радиостанции Р-109М:
- Рабочий диапазон частот, МГц / количество рабочих частот: Р-109М 21,5 - 28,5 (13,95 - 10,52 м) / 281.
Выходная мощность передатчика, не менее, Вт 1
Девиация частоты передатчика, кГц ±5
Чувствительность при соотношении сигнал/шум 10:1, мкВ 1.5
Схема приемника супергетеродин с одним преобразованием
Промежуточная частота, кГц 793.8 ± 1
Избирательность по зеркальному каналу, дБ 54
Формирование/установка частоты плавный гетеродин (LC генератор)
Отображение частоты оптическая шкала с делениями через 25 кГц
Суммарная погрешность установки частоты по шкале
при температуре окружающей среды 20 +-5 градусов Цельсия,
через 5 минут прогрева, не более, кГц 4
Чувствительность модуляционного входа передатчика
при частоте модуляции - 1000 Гц, мВ 140
Девиация частоты передатчика, кГц 5
Чувствительность приемника при соотношении сигнал/шум 10:1, мкВ 1,5
Выходное напряжение НЧ тракта приемника при напряжении сигнала
на входе 1.5 мкВ и девиации частоты 5 кГц на нагрузке низкоомных
телефонах ТА-56М, не менее, В 1
Выходное напряжение НЧ тракта приемника при отсутствии сигнала
(напряжение шумов), В 0.75
Промежуточная частота, кГц: 793.8
Ослабление зеркального канала, не менее, дБ 54 (500 раз)
Ослабление сигнала на ПЧ, не менее, дБ 80 (10000)
Ширина полосы пропускания на уровне 6 кГц, кГц 14
При изменении входного напряжения от 3 до 1000 мкВ выходное
напряжение изменяется, не более, % 20
Постоянная времени АПЧ 0.1 С
Антенные устройства в комплекте радиостанции:
- гибкая штыревая антенна высотой 1,5 м (с использованием противовеса из 3 лучей);
- комбинированная антенна, состоящая из гибкой штыревой антенны и 6 колен (общая высота
антенны - 2,7 м), с использованием противовеса из 5 лучей - для работы на стоянке;
- бортовая антенна, состоящая из комбинированной штыревой антенны,
специального кронштейна с амортизатором для крепления антенны на борту автомашины
и соединяющего проводника длиною 1м - для работы на ходу автомашины;
- лучевая антенна направленного действия длиною 40 м, подвешенная на высоте 1 м
над землей, - для работы на повышенные дальности и из укрытий;
- повышенная антенна, состоящая из лучевой антенны длиною 40 м, поднятой у радиостанции на
высоту 5-6 м, с постепенно снижающимся противоположным концом, направленным на
корреспондента, - для работы на повышенные дальности и из укрытий.
Обеспечиваемая дальность связи, км:
- при работе на земле со штыревой антенной высотой 1,5 м
с противовесом, км б
- при работе на стоянке с комбинированной антенной 2,7 м
и противовесом, км 10;
- при работе на стоянке с лучевой антенной направленного
действия, подвешенной на высоте 1 м над землей, км 15
- при работе на лучевую антенну, поднятую у радиостанции
на высоту 5-6 м над землей, км 25
- при работе на лучевую антенну из укрытий глубиной
не более 3 м с перекрытием толщиной не менее 1 м, км 15
- при работе с вынесенного пункта через телефонный аппарат ТА-57, соединенный
с радиостанцией двухпроводным полевым кабелем длиной до 500 м:
- на комбинированную антенну высотой 2,7 м, не менее, км 10
- на лучевую антенну, подвешенную на высоте 1 м, не менее, км 15
- на лучевую антенну, поднятую на 5-6 м, не менее, км 25
При этом переключение радиостанции с приема на передачу и ведение
связи производятся непосредственно с телефонного аппарата.
- при работе на ходу со штыревой антенной высотой 1,5 м, км 6
- при работе на ходу автомобиля с боровой антенной, км 8
Время развертывания радиостанции:
- при работе на штыревую антенну, мин 5
- при работе не лучевую антенну, мин 15
Площадка, необходимая для развертывания радиостанции:
- при работе на штыревую антенну, кв.м 2
- при работе на лучевую антенну, около, кв.м
(с учетом площади, необходимой для выбора направления антенны) 628
Источник питания:
- напряжение, В 4,4 – 5,2
- тип АКБ:
- 2НКП-20, шт. 2
- 2НКП-24, шт. 2
- КН-14, шт. 4
- тип соединения последовательное
Ток, потребляемый от АКБ, при напряжении питания 4.8 В, не более:
- при работе на передачу, А 1,85
- при работе на прием, А 0,85
- при работе в режимах дистанционного управления и ретрансляции, А 2,2
Время непрерывной работы от АКБ при соотношении времени прием/передача 3:1:
- с аккумуляторами 2НКП-20, час. 17,5 час.
- с аккумуляторами 2НКП-24, час. 21,5 час.
Диапазон рабочих температур, при относительной влажности окружающего
воздуха до 98%, град.С -40 - +50
Габарит радиостанции с выступающими частями не более:
- длина, мм 310
- высота, мм 325
- ширина, мм 170
Габарит укладочного ящика не более:
- длина, мм 620
- высота, мм 420
- ширина, мм 350
Вес рабочего комплекта радиостанции, не более, кг 14
Вес укладочного ящика с промышленным комплектом радиостанции, не более, кг 40
Радиостанции работоспособны в условиях тряски на ходу автомашины по разным дорогам, на разных скоростях движения и при переноске радиостанции радистом, а также переносят без повреждения все виды транспортировки.
Радиостанции выдерживают вибрационную тряску в течение 3 часов в диапазоне частот от 10 до 70 Гц с ускорением не более 6g и ударную тряску в количестве 4 000 ударов с ускорением 100g.
Последний раз редактировалось: Admin (Вс Авг 30, 2015 3:12 am), всего редактировалось 1 раз(а)
Admin- Admin
- Сообщения : 662
Очки : 10870
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
коля поставил(а) лайк
Радиостанции военного назначения
автор Admin Сб Авг 29, 2015 6:17 pm
Радиостанция КЛ-43 (ППКЛ-431).
Технические характеристики и область применения радиостанции:
Ранцевая, носимая или передвижная армейская УКВ радиостанция.
Достоверных данных найти не удалось. Из переписки с воронежским радиолюбителем стало известно, что данная модель радиостанции являлась переходной от Р-107 к Р-107М. Была выпущена в ограниченном количестве, около 500-1000 экземпляров.
Если присмотреться к КЛ-43 то улавливается полное сходство её с радиостанцией Р-107М. Тот-же батарейный отсек с БП, отличие в верхней части радиостанции, больше механических переключателей и нет плавной настройки частоты, отсутствует шкала. Частота задаётся переключателями. Нет АСУ.
Другие фотографии радиостанции КЛ-43:
Технические характеристики и область применения радиостанции:
Ранцевая, носимая или передвижная армейская УКВ радиостанция.
Достоверных данных найти не удалось. Из переписки с воронежским радиолюбителем стало известно, что данная модель радиостанции являлась переходной от Р-107 к Р-107М. Была выпущена в ограниченном количестве, около 500-1000 экземпляров.
Если присмотреться к КЛ-43 то улавливается полное сходство её с радиостанцией Р-107М. Тот-же батарейный отсек с БП, отличие в верхней части радиостанции, больше механических переключателей и нет плавной настройки частоты, отсутствует шкала. Частота задаётся переключателями. Нет АСУ.
Другие фотографии радиостанции КЛ-43:
- ФОТО КЛ-43:
Admin- Admin
- Сообщения : 662
Очки : 10870
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Радиостанции военного назначения
автор Admin Сб Авг 29, 2015 6:35 pm
Ранцевая, носимая радиостанция Р-126.
Технические характеристики и область применения радиостанции:
"Р-126" - переносная, ранцевая, симплексная УКВ ЧМ радиостанция. Год принятия на вооружение: 1962. Применялась в звене взвод-отделение. По внешнему виду похожа на радиостанцию "Р-352". Радиостанция собрана по трансиверной схеме. Шумоподавитель - отсутствует.
Технические характеристики и область применения радиостанции:
"Р-126" - переносная, ранцевая, симплексная УКВ ЧМ радиостанция. Год принятия на вооружение: 1962. Применялась в звене взвод-отделение. По внешнему виду похожа на радиостанцию "Р-352". Радиостанция собрана по трансиверной схеме. Шумоподавитель - отсутствует.
- ТТХ радиостанции Р-126:
В комплект радиостанции входят следующие типы антенн: 1) гибкая штыревая антенна Куликова высотой 0,95 м; 2) штыревая антенна высотой 1,45 м; 3) лучевая антенна длинной 40 м.
Рабочие частоты обозначаются рисками и цифрами непосредственно на шкале радиостанции. Риски нанесены через 100 кГц, а цифры — через 500 кГц. Цифра, умноженная на 100, дает значение рабочей частоты в килогерцах.
Первичными источниками питания радиостанции служат два последовательно соединенных аккумулятора СЦД-12. Для получения высоких напряжений, необходимых для питания электронных ламп приемопередатчика, в радиостанции имеется преобразователь постоянного напряжения на полупроводниковых приборах. Ток, потребляемый радиостанцией от аккумуляторов, не превышает:
— при работе на прием - 0,75 А.
— при работе на передачу - 1,5 А.
Один комплект питания обеспечивает непрерывную работу радиостанции, при соотношении времени приема к передаче 3 : 1, в течение 12 - 14 час.
Чувствительность приемника не хуже 2 мкВ.
Радиостанция комплектуется гибкой штыревой антенной с надставкой общей высотой 1,45 м и лучевой антенной длиной 40 м с противовесом длиной 1 м.
При работе на штыревую антенну и положении оператора стоя на среднепересеченной местности радиостанция обеспечивает надежную двухстороннюю связь с однотипной радиостанцией на расстояниях порядка 2 км. Наилучшая слышимость корреспондента, а следовательно, и наибольшая дальность действия получаются при наклоне штыревой антенны в сторону, противоположную направлению на корреспондента.
Для работы из укрытий и получения значительно больших дальностей связи используется лучевая антенна.
Р-126 является переносной, приемопередающей, телефонной радиостанцией с частотной модуляцией, работает в ультракоротковолновом диапазоне и предназначена для обеспечения беспоисковой и бесподстроечной связи.
• ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон частот – 48,5 – 51,5 МГц
Шаг перестройки – 100 кГц
Вид работы – ЧМ
Чувствительность приемника не хуже 2 мкВ
Мощность передатчика – 0,3 – 0,4 Вт
Элементная база – миниатюрные радиолампы
Вес не превышает 2,8 кг.
Габариты радиостанции с выступающими частями 210х180х105 мм.
Admin- Admin
- Сообщения : 662
Очки : 10870
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Радиостанции военного назначения
автор Admin Сб Авг 29, 2015 6:44 pm
УКВ радиостанция "Ромашка".
Технические характеристики и область применения радиостанции:
Радиостанция "Ромашка" служила для обеспечения двухсторонней симплексной связи с патрульными самолетами и вертолетами.
Технические характеристики и область применения радиостанции:
Радиостанция "Ромашка" служила для обеспечения двухсторонней симплексной связи с патрульными самолетами и вертолетами.
- ТТХ радиостанции "Ромашка":
- Имеет три рабочие частоты: 118.8, 118.9, 119.0 МГц.
Мощность передатчика - не менее 0.5 Вт.
Чувствительность приемника - не ниже 3 мкВ.
Дальность радиосвязи между радиостанциями типа "Ромашка" при работе на штыревую антенну не менее 2 км. Радиосвязь с бортом - 10...15 км.
Модуляция - АМ
- Для тех, кому интересно, а шо таки там внутри:
Admin- Admin
- Сообщения : 662
Очки : 10870
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Re: Радиостанции военного назначения
автор Admin Ср Сен 02, 2015 9:14 am
Комплект измерительных приборов ИК-2.
Технические характеристики и область применения:
Переносной комплект измерительных приборов типа ИК-2 предназначен для проверки основных параметров радиостанций УКВ-диапазона в полевых условиях. С помощью комплекта ИК-2 возможно измерить следующие параметры радиостанций в диапазоне частот от 20 до 52 МГц: чувствительность приемников с частотной модуляцией; токи в эквивалентах антенн передатчиков (мощность); девиацию частоты передатчиков; погрешность градуировки передатчиков и приемников с частотной модуляцией.
Технические характеристики и область применения:
Переносной комплект измерительных приборов типа ИК-2 предназначен для проверки основных параметров радиостанций УКВ-диапазона в полевых условиях. С помощью комплекта ИК-2 возможно измерить следующие параметры радиостанций в диапазоне частот от 20 до 52 МГц: чувствительность приемников с частотной модуляцией; токи в эквивалентах антенн передатчиков (мощность); девиацию частоты передатчиков; погрешность градуировки передатчиков и приемников с частотной модуляцией.
- ТТХ Комплект измерительных приборов ИК-2.:
Данные не найдены!
- ФОТО:
- Для тех кому интересно, а шо там внутри:
Admin- Admin
- Сообщения : 662
Очки : 10870
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Re: Радиостанции военного назначения
автор Admin Пт Сен 11, 2015 12:37 pm
Радиостанция Р162-01Р ("Визави-01Р").
Данная радиостанция имеет небольшие отличительные особенности от радиостанции Р-162-01. Отличие лишь в тангенте, что видно на фото.
Технические характеристики и область применения:
Предназначена для организации беспоисковой и бесподстроечной двусторонней симплексной телефонной радиосвязи .
Данная радиостанция имеет небольшие отличительные особенности от радиостанции Р-162-01. Отличие лишь в тангенте, что видно на фото.
Технические характеристики и область применения:
Предназначена для организации беспоисковой и бесподстроечной двусторонней симплексной телефонной радиосвязи .
- ТТХ Р162-01Р ("Визави-01Р").:
Диапазон частот: 44…54 МГц
Количество рабочих частот 5 (20 серий)
Мощность передатчика: 0,1 Вт
Дальность связи: 1 км
Виды работы: телефон ЧМ
Электропитание: от аккумуляторной или сухой батареи напряжением 7,2 В
Время непрерывной работы от одной батареи: 12 час
Масса: 0,8 кг
Admin- Admin
- Сообщения : 662
Очки : 10870
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Re: Радиостанции военного назначения
автор Admin Пт Дек 25, 2015 9:36 pm
Радиорелейная станция РРС Р-407 ("Дятел")
Технические характеристики и область применения:
Радиорелейная станция Р-407 предназначена для осуществления связи между аппаратными машинами, ответвления одного телефонного канала от радиорелейных линий связи, наращивания проводных линий связи, а также дистанционного управления коротковолновыми радиостанциями.
Технические характеристики и область применения:
Радиорелейная станция Р-407 предназначена для осуществления связи между аппаратными машинами, ответвления одного телефонного канала от радиорелейных линий связи, наращивания проводных линий связи, а также дистанционного управления коротковолновыми радиостанциями.
- ТТХ радиостанции Р-407 ("Дятел"):
Тактико-технические характеристики станции
Тип: носимая, малоканальная, МВ, с ЧРК-ЧМ.
Диапазон частот: метровый 52-60 МГц.
Количество фиксированных частот: 161.
Шаг сетки частот: 50 кГц.
Характеристики передающего устройства:
мощность передающего устройства метрового диапазона - не менее 1 Вт;
девиация частоты - 6-9 кГц.
Параметры приемного устройства:
реальная чувствительность - не хуже 5 мкВ;
девиация частоты - 5 кГц.
Параметры антенно-фидерного устройства:
вид поляризации - вертикальная;
тип антенн: штырь АШ - 1,5 - коэффициент усиления антенны - 1 дБ;
высота электрического центра антенны - 5 и 11 м .
Электропитание станции:
от аккумулятора 2НКН32 - 2 последовательно - 5 В.
Потребляемая мощность - не более 0,15 Вт.
Время развертывания станции:
не более 10 мин.
Экипаж: - 2 человек.
Состав комплекта станции
Вес станции - 25 кг., с рабочим комплектом аккумуляторов, с комплектом ЗИП - 65 кг.
Режимы работы станции
Дуплексная телефонная связь на двух частотах.
Симплексная связь в радиосети.
Дуплексная телефонная связь п двухпроводной линии с индукторным вызовом
Admin- Admin
- Сообщения : 662
Очки : 10870
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Re: Радиостанции военного назначения
автор Admin Ср Фев 24, 2016 9:49 pm
Радиостанция Р-147 ("Акция").
Технические характеристики и область применения:
Р-147 («Акция») — советская малогабаритная УКВ радиостанция для связи в низовом звене управления Вооруженных Сил (солдат-отделение-взвод). На вооружении с начала 1970-х гг. Одна из самых миниатюрных советских раций военного назначения.
Технические характеристики и область применения:
Р-147 («Акция») — советская малогабаритная УКВ радиостанция для связи в низовом звене управления Вооруженных Сил (солдат-отделение-взвод). На вооружении с начала 1970-х гг. Одна из самых миниатюрных советских раций военного назначения.
- ТТХ радиостанции Р-147:
Количество каналов — 4. Рации выпускались в 26 сериях, которые отличались рабочими частотами каналов. Все частоты лежат в диапазоне 44…52 МГц, интервал между каналами — 100 кГц.
Дальность связи с однотипной станцией — до 1 км.
Выходная мощность передатчика при напряжении питания 7 В — не ниже 130 мВт.
Потребляемый ток при напряжении питания 7 В, не более — 70 мА (передатчик), 20 мА (приемник).
Источник питания — ртутно-цинковая батарея «Акция» 6РЦ83 напряжением 6…7,5 В, или любой внешний источник напряжением 6…8 В при токе не менее 75 мА (в комплект входит кабель для его подключения). Время работы от батареи при соотношении времени приема и передачи 3:1 — не менее 12 часов.
Габариты — 77×120×45 мм.
Масса рабочего комплекта без источника питания — не более 680 г.
В рабочий комплект входят:
приемопередатчик;
микротелефонная гарнитура с микрофоном, прижимающимся к щеке оператора (так называемый щекофон, позволяет работать в противогазе), и манипулятором с органами управления;
антенна с полотном из профилированной металлической ленты длиной 620 мм;
антенная надставка («звездочка»). Надставка устанавливается на верхушке антенны для увеличения дальности связи до 700…1000 м;
Радиостанция переносится в матерчатой сумочке на ремне через плечо или на шее. Антенна крепится к кронштейну щекофона или к головному убору.
Радиостанция может эксплуатироваться при температурах от 0 до +50°С (с внешним источником питания — от —10°), при относительной влажности воздуха до 98 % при 35°С, при вибрации с частотой до 80 Гц и ускорением до 4g. При отрицательных температурах приемопередатчик предписано носить под верхней одеждой. Гарнитура работоспособна при температурах от —40 до +50°С.
- ФОТО:
- Для тех, кому интересно, а шо там внутри:
Admin- Admin
- Сообщения : 662
Очки : 10870
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Re: Радиостанции военного назначения
автор Admin Пт Апр 22, 2016 6:03 pm
Зарядное устройство «ЗУ-3»
Технические характеристики и область применения:
Зарядное устройство ЗУ-3 предназначается:
Для нормального заряда или частичного дозаряда аккумуляторных батарей 10НКГЦ-1Д, 10ЦНК-0,45-12,6 В или батарей, состоящих из 10-ти аккумуляторов типа НКГ-1,5 соединённых последовательно;
Для ориентировочного контроля степени разряженности аккумуляторных батарей по напряжению их под нагрузкой.
Технические характеристики и область применения:
Зарядное устройство ЗУ-3 предназначается:
Для нормального заряда или частичного дозаряда аккумуляторных батарей 10НКГЦ-1Д, 10ЦНК-0,45-12,6 В или батарей, состоящих из 10-ти аккумуляторов типа НКГ-1,5 соединённых последовательно;
Для ориентировочного контроля степени разряженности аккумуляторных батарей по напряжению их под нагрузкой.
- ТТХ ЗУ-3:
Изделие обеспечивает работу при питании от следующих источников:
А) от сети переменного тока напряжением 127 В +/-20% и 220 В +/-20%, частотой 50Гц.
Б) от автомобильной аккумуляторной батареи, имеющей напряжение в пределах11,5 – 14 В.
В) от источника постоянного тока с напряжением 27 – 30 В.
Изделие обеспечивает заряд от 1 до 4 аккумуляторных батарей 10НКГЦ-1Д или 10ЦНК-0,45-12,6 В зарядным током от 85 до 100 мА или батарей, состоящих из 10-ти аккумуляторов НКГ-1,5 соединённых последовательно зарядным током от 120 до 150 мА.
Точность индикаторного прибора изделия при изменении токов и напряжений в точках 100, 150, 400, 600 мА и 12 В должна быть не хуже +/-5%.
Изделие сохраняет свои электрические параметры в диапазоне температур от минус 10*С до плюс 50*С, относительной влажности 90 – 95%.
Габаритные размеры без выступающих частей не более: 275 х 135 х 220 мм.
Масса комплекта не более 7,5 кг.
- Другие фотографии ЗУ-3:
- Для любителей «жёльтий ношька»:
Содержание драгоценных металлов в изделии:
Золото………….. 0,012 гр.
Серебро………… 1,41 гр.
Палладий……….. 0,164 гр.
- Для тех кому интересно, а шо там внутри:
Admin- Admin
- Сообщения : 662
Очки : 10870
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Re: Радиостанции военного назначения
автор Admin Пн Июл 04, 2016 2:04 pm
Маркерный передатчик Р-128М.
Технические характеристики и область применения:
Авиадесантный маркерный УКВ радиопередатчик для поиска приземлившихся десантируемых платформ в ВДВ
Маркерный передатчик, закреплённый на платформе П-128
Для любознательных:
Дата выпуска данных экземпляров радиостанций март 1972 года и март 1975 года.
Технические характеристики и область применения:
Авиадесантный маркерный УКВ радиопередатчик для поиска приземлившихся десантируемых платформ в ВДВ
- ТТХ передатчика Р-128:
Данные передатчика:
Масса без АКБ не более 3 кг.
Питание, щелочные аккумуляторы 2х1,2 вольт.
Выходная мощность не менее. 0,5 вт.
Рабочие частоты: 49.2 – 49.9 МГц.
Выпускалось несколько версий в пределах диапазона частот 44,0 – 50,0 МГц.
- ФОТО:
Маркерный передатчик, закреплённый на платформе П-128
Для любознательных:
- Для тех кому интересно, а что внутри:
Дата выпуска данных экземпляров радиостанций март 1972 года и март 1975 года.
Admin- Admin
- Сообщения : 662
Очки : 10870
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Re: Радиостанции военного назначения
автор Admin Пн Июл 04, 2016 8:25 pm
УКВ радиостанция Р-168-0.1У(М) "К" (серия "Акведук")
Технические характеристики и область применения:
Предназначена для обеспечения открытой и технически маскированной радиосвязи радиосетей ТЗУ: командир роты - командир взвода - командир отделения - солдат и являются средством криптографической защиты информации.
Программатор для радиостанции Р-168-0.1У(М)
Дата выпуска данного изделия сентябрь 2012 год .
Технические характеристики и область применения:
Предназначена для обеспечения открытой и технически маскированной радиосвязи радиосетей ТЗУ: командир роты - командир взвода - командир отделения - солдат и являются средством криптографической защиты информации.
- ТТХ радиостанции Р-168-0.1У(М) :
Основные характеристики:
Диапазон частот, МГц 44-56
Шаг сетки частот, кГц 25
Чувствительность приемника, мкВ 0,6
Выходная мощность передатчика, Вт 2
Дальность связи, км:
без маскирования 3
с маскированием 2,4
Время непрерывной работы от АКБ 6НКГЦ-0,94 при соотношении времени ПРМ:ПРД:ЭП=1:1:9, ч 8
Габариты приемопередатчика, мм: 41х58х145
Масса, кг 0,39
Комплект поставки: приемопередатчик, пульт сопряжения, МТГ, АФУ, первичный источник электропитания 6НКГЦ-0,94, комплект экипировки, комплект ЗИП-О, комплект ЭТД, зарядное устройство (одноместное или пятиместное). По желанию заказчика комплект поставки может быть дополнен пультом записи и модулем сопряжения.
Режимы работ: - симплекс одночастотный или двухчастотный;
- работа с ПШ, автоматизированная запись радиоданных;
- сканирующий прием до 4 ЗПЧ;
- экономичный прием;
- передача и прием тонального вызова;
- речевой информатор («подсказчик»);
- автоматизированный контроль исправности;
- звуковая сигнализация разряда источника питания.
Виды работ: телефон с частотной модуляцией или с техническим маскированием речевой информации на скорости 16 кбит/с, передача данных на скоростях 1,2; 2,4; 4,8; 16 кбит/с по триггерному стыку, стыку RS-232 и стыку С1-ФЛ через модуль сопряжения.
Виды передаваемой информации: - аналоговая не защищенная встроенным СКЗИ;
- аналоговая защищенная встроенным СКЗИ;
- цифровая от внешней ОА через модуль сопряжения;
- тональный вызов на частоте 1000 Гц.
- Другие фотографии радиостанции Р-168-0.1У(М) :
- Для тех кому интересно, а что внутри:
Программатор для радиостанции Р-168-0.1У(М)
- Ещё фотографии пульта:
Дата выпуска данного изделия сентябрь 2012 год .
Последний раз редактировалось: Admin (Вт Авг 16, 2016 1:28 am), всего редактировалось 1 раз(а)
Admin- Admin
- Сообщения : 662
Очки : 10870
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Re: Радиостанции военного назначения
автор Admin Вт Авг 09, 2016 10:02 pm
Устройство зарядное малогабаритное УЗМ-1,5-5
Технические характеристики и область применения:
Зарядное устройство малогабаритное УЗМ-1,5-5 предназначено для одновременного независимого заряда до пяти аккумуляторных батарей 6НКГЦ-0,94 и 6НКГЦ-1,5
Дата выпуска данного изделия август 2012 год .
Технические характеристики и область применения:
Зарядное устройство малогабаритное УЗМ-1,5-5 предназначено для одновременного независимого заряда до пяти аккумуляторных батарей 6НКГЦ-0,94 и 6НКГЦ-1,5
- ТТХ устройства зарядного малогабаритного УЗМ-1,5-5 :
Основные тактико-технические характеристики
Наименование параметра Значение
Напряжение сети питания постоянного тока, В 10,8 - 29,7
Напряжение сети питания переменного тока частотой 50 Гц, В 187 - 242
Напряжение обслуживаемых аккумуляторных батарей 7,2
Количество зарядно-разрядных каналов 5
Напряжение окончания разряда, В 6 + 0,2
Напряжение окончания заряда, В 9,3 + 0,25
Ток разряда, А, для батарей:
6НКГЦ-0,94 / 6НКГЦ-1,5
0,2 / 0,3
Режимы заряда, А/ч, для батарей:
- 6НКГЦ-0,94
- 6НКГЦ-1,5
0,1/13; 0,5/2,2
0,15/16; 0,75/2,2
Допустимые отклонения параметров разряда и заряда при установившемся отклонении напряжения сети питания и температуре окружающей среды от минус 10 ºС до 50 ºС не превышают:
- ток разряда
- ток заряда
- отсчет времени заряда
± 10%
± 5%
± 5%
Автоматическая установка режимов разряда или заряда да
Автоматическое переключение в режим заряда после разряда до напряжения окончания разряда да
Автоматическое отключение режима заряда по достижении напряжения окончания заряда или времени заряда да
Защита от неправильного подключения аккумуляторной батареи, короткого замыкания в зарядной цепи и от переполюсовки питающего напряжения да
Сохранение «памяти» о режиме работы при кратковременном (до 30 мин.) исчезновении питающего напряжения и продолжение работы после его восстановления да
Нормальное функционирование при «дребезге» контактов да
Габаритные размеры устройства, мм 355 х 181 х 94
Масса комплекта в упаковке, кг, не более 6
Состав устройства
Устройство зарядное УЗМ-1,5-5 1
Индивидуальная упаковка 1
Эксплуатационная документация 1
- Другие фотографии Устройство зарядное малогабаритное УЗМ-1,5-5 :
- Для тех кому интересно, а что внутри:
Дата выпуска данного изделия август 2012 год .
Admin- Admin
- Сообщения : 662
Очки : 10870
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Re: Радиостанции военного назначения
автор Admin Чт Окт 27, 2016 4:36 pm
Переносная станция наземной разведки ПСНР-5 "Кредо" (1РЛ133)
Технические характеристики и область применения:
Предназначена для поиска, обнаружения, сопровождения и определения координат движущихся наземных целей.
Используется в переносном варианте (ПСНР-5) или устанавливается на машинах БРМ-1к, ПРП-4, 1В119 (ПСНР-5к). Принята на вооружение в 1973 г. Разработка с 1969 г. Разработчик – НИИ «Сигнал». Главный конструктор – Г.Г. Букин. Изготовитель – завод «Арсенал». В производстве до конца 90-х гг.
Дата выпуска данного изделия 1973 год .
Технические характеристики и область применения:
Предназначена для поиска, обнаружения, сопровождения и определения координат движущихся наземных целей.
Используется в переносном варианте (ПСНР-5) или устанавливается на машинах БРМ-1к, ПРП-4, 1В119 (ПСНР-5к). Принята на вооружение в 1973 г. Разработка с 1969 г. Разработчик – НИИ «Сигнал». Главный конструктор – Г.Г. Букин. Изготовитель – завод «Арсенал». В производстве до конца 90-х гг.
- ТТХ ПСНР-5 "Кредо" (1РЛ133) :
Расчет – 2 чел.
Дальность обнаружения целей:
- «танк» - 8-10 км,
- «группа солдат» – 5-6 км,
- «человек» – 3-4 км,
- минимальная – 200 м.
Время однократного обзора сектора 5-00: с визуальным индикатором – 20 с, со звуковым индикатором – 50 с.
Вероятность обнаружения – 0,8.
Средние ошибки определения координат:
- по звуковому индикатору: по Д – 25 м, по В – 0-05;
- по визуальному индикатору типа «А»: по Д – 50 м, по В – 0-10;
- по визуальному индикатору типа «Б»: по Д – 100 м, по В – 0-10.
Мощность излучения – 250 мВт. Скорость приема – 4 и 8 с.
Продолжительность непрерывной работы – 20 ч. Наработка на отказ – 200 ч.
Продолжительность непрерывной работы от АКБ: при +50оС – не менее 6 ч, при -50оС – не менее 3 ч.
Питание – 16 элементов СЦ-25 (27 В) или бортовая сеть постоянного тока напряжением 27 В.
Масса носимого комплекта – 50 (45) кг.
Время перевода из походного положения в боевое – 3 мин.
Транспортабельность – любой вид транспорта, десантирование – 3 ГК-30 или ПДММ-47.
Станция сохраняет работоспособность:
- при температуре воздуха от минус 50 до плюс 40оС,
- при влажности воздуха 98% и температуре плюс 35оС,
- при скорости ветра до 15 м/с,
- при понижении атмосферного давления до 460 мм рт. ст.
В комплект станции входят:
- приемопередатчик П-01;
- пульт управления и индикации П-02;
- упаковка с треногой П-03;
- аккумуляторная батарея П-81;
- комплект соединительных кабелей;
- головные телефоны;
- артиллерийский компас;
- визирная труба;
- планшет;
- стабилизатор напряжения;
- комплект ЗИП;
- эксплуатационная документация.
- Другие фотографии ПСНР-5 "Кредо" (1РЛ133) :
ДОКУМЕНТАЦИЯ
- Для тех кому интересно, а что внутри:
Дата выпуска данного изделия 1973 год .
Последний раз редактировалось: Admin (Пн Дек 26, 2016 7:15 pm), всего редактировалось 1 раз(а)
Admin- Admin
- Сообщения : 662
Очки : 10870
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Re: Радиостанции военного назначения
автор Admin Сб Дек 17, 2016 6:59 pm
УКВ радиостанция Р-853 В1 («Варево-1»)
Технические характеристики и область применения:
Авиационная переносная УКВ радиостанция для авианаводчиков Р-853 В1 "Варево-1" предназначена для обеспечения симплексной речевой связи с бортовыми радиостанциями в диапазоне частот 100,000 – 149,975 МГц.
Технические характеристики и область применения:
Авиационная переносная УКВ радиостанция для авианаводчиков Р-853 В1 "Варево-1" предназначена для обеспечения симплексной речевой связи с бортовыми радиостанциями в диапазоне частот 100,000 – 149,975 МГц.
- ТТХ радиостанции Р-853 В1 :
- Радиостанция предназначена для обеспечения симплексной речевой связи с бортовыми радиостанциями.
Диапазон частот – 100,000 – 149,975 МГц
Шаг перестройки 25 к Гц
Вид работы - АМ
Чувствительность приемника – 4 - 6 мкВ
Мощность передатчика – 0,5 – 0,25 Вт.
Элементная база – транзисторы, микросхемы.
Питание – 12 В 1,5 А; 27 В 0,35 А; сеть 220 В 50Гц 0,4 А.
Вес приемопередатчика 2,5 кг.
- Для тех кому интересно, а что внутри:
Admin- Admin
- Сообщения : 662
Очки : 10870
Дата регистрации : 2015-08-24
Возраст : 57
Откуда : Республика Крым, г. Севастополь -
Страница 1 из 2 • 1, 2
Похожие темы» Радиостанции специального назначения
» Не опознанные радиостанции
» Радиостанции спецслужб и другие "штучки" (КГБ СССР)
» Военные приёмники и приёмники специального назначения.
» Не опознанные радиостанции
» Радиостанции спецслужб и другие "штучки" (КГБ СССР)
» Военные приёмники и приёмники специального назначения.
Страница 1 из 2
Права доступа к этому форуму:
Вы не можете отвечать на сообщения|
|
|
» Зарубежные бытовые радиоприёмники
» Радиоконструкторы для детского творчества.
» Радиостанции спецслужб и другие "штучки" (КГБ СССР)
» Радиостанции специального назначения
» Восстановление подарочного радиоприёмника "Сириус-308".
» Реставрация корпуса радиоприёмника "Малютка".
» Реставрация лампового портативного радиоприёмника Sonora Candid KG-80
» Приборы СССР
