Радиостанции специального назначения

Страница 2 из 2 Предыдущий  1, 2

Перейти вниз

Радиостанции специального назначения - Страница 2 Empty Re: Радиостанции специального назначения

Сообщение автор Admin Чт Окт 26, 2017 11:03 pm

Радиостанция «Гранит Р-44»

Радиостанции специального назначения - Страница 2 Img_0537
Другие фотографии радиостанции «Гранит Р-44»
ФОТО Гранит Р-44":

Радиостанции специального назначения - Страница 2 Img_0538

Радиостанции специального назначения - Страница 2 Img_0539
Технические характеристики и область применения:
Портативная радиостанция национального речного диапазона 300-337 МГц. 100 каналов. Основные особенности: мощность 0.5, 2 или 5 Вт, CTCSS, есть возможность установки устройства преобразования речи. Программируется с клавиатуры или программатором.
ТТХ радиостанции «Гранит Р-44»":

1. Технические характеристики

Общие

Диапазон частот: 300-337 МГц
Допуск Российского речного регистра № 19-11.2-08
Организация памяти: 99 каналов + 1
Тип излучения: NFM
Диапазон рабочих температур: -25 ~ +50°C
Тип антенны / антенного разъема: BNC
Сопротивление антенны: 50 Ом
Типы шумоподавителя: CTCSS
Сигнальные системы: DTMF-кодер
Тип источника питания: аккумулятор 12 В, 1000 мАч
Напряжение питания: 12 В
Потребляемый ток:
• дежурный режим 25 мА
• прием 140-110 мА
• передача 1000 мА
Габаритные размеры: 112 х 54 х 37 мм
Вес 420 г


Передатчик

Тип: синтезатор частоты
Выходная мощность: 0.5 / 2 / 5 Вт
Тип модуляции: NFM
Максимальная девиация: ±5 кГц


Приемник

Тип: супергетеродин с двойным преобразованием
Чувствительность: 0,22 мкВ
Избирательность по соседнему каналу: 70 дБ
Выходная мощность НЧ (звука): 500 мВт


2. Функции, возможности, управление и т.п.

CTCSS кодер/декодер; DTMF-кодер
Возможно программирование с клавиатуры, программатором, а также клонирование.
Есть возможность установки устройства преобразования речи
Комплект поставки:
• Батарея аккумуляторная 10НМГ-1
• Зарядное устройство
• Антенна
• Кожаный чехол
Для любознательных: confused
Для тех кому интересно, а что внутри:

Радиостанции специального назначения - Страница 2 Img_0540

Радиостанции специального назначения - Страница 2 Img_0541

Дата выпуска данного экземпляра радиостанции 2000 год.
Admin
Admin
Admin

Сообщения : 566
Очки : 7628
Дата регистрации : 2015-08-24
Возраст : 54
Откуда : Республика Крым, г. Севастополь

https://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Радиостанции специального назначения - Страница 2 Empty Re: Радиостанции специального назначения

Сообщение автор Admin Ср Фев 21, 2018 11:30 am

Переносная УКВ ЧМ радиостанция «Дулкын»

Радиостанции специального назначения - Страница 2 Img_1443

Другие фотографии радиостанции:
ФОТО:

Радиостанции специального назначения - Страница 2 Img_1445

Радиостанции специального назначения - Страница 2 Img_1446

Радиостанции специального назначения - Страница 2 Img_1447

Радиостанции специального назначения - Страница 2 Img_1510

Радиостанции специального назначения - Страница 2 Img_1449
Радиостанция одноканальная, предназначенная для работы в диапазоне 27 МГц в симплексном режиме.
Технические характеристики:
ТТХ радиостанции Дулкын:

Выходная мощность передатчика.................... 0,3 Вт.
Максимальная девиация частоты не более........... 2,5 кГц.
Ток потребляемый при передаче.................... 120 mА.
Ток потребляемый в режиме приёма не более........ 30 mA.
Чувствительность приёмника при отношении
сигнал/шум 10 дб. не хуже........................ 1 мкВ.
Селективность по соседнему каналу при расстройке
на 10 кГц не хуже................................ 35 дб.
Селективность по зеркальному каналу не хуже...... 30 дб.
Выходная мощность УЗЧ............................ 50 мВт.
Питание батарея "Крона", "Корунд" или 6 батарей типа "АА".
Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:

Радиостанции специального назначения - Страница 2 Img_1511

Радиостанции специального назначения - Страница 2 Img_1512

Радиостанции специального назначения - Страница 2 Img_1513
Дата изготовления радиостанции 1999 года.


Последний раз редактировалось: Admin (Пт Мар 23, 2018 9:47 pm), всего редактировалось 1 раз(а)
Admin
Admin
Admin

Сообщения : 566
Очки : 7628
Дата регистрации : 2015-08-24
Возраст : 54
Откуда : Республика Крым, г. Севастополь

https://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Радиостанции специального назначения - Страница 2 Empty Re: Радиостанции специального назначения

Сообщение автор Admin Ср Фев 21, 2018 4:05 pm

Переносная, возимая и стационарная УКВ ЧМ транковая радиостанция «RTP-300R»

Радиостанции специального назначения - Страница 2 1_oa11

Другие фотографии радиостанции:
ФОТО:

Радиостанции специального назначения - Страница 2 2_oa10

Радиостанции специального назначения - Страница 2 6_ii10

Радиостанции специального назначения - Страница 2 7_ozae10

Радиостанции специального назначения - Страница 2 5_aaa10
Радиостанция применялась в ПАО «Газпром». Производитель OTE S.p.A. (Marconi Mobile, ныне зовется как Selex Communications Spa).
Технические характеристики:
ТТХ радиостанции RTP-300R :

Частотный диапазон…………… 146-174 МГц, 300-308, 336-344 МГц.
Мощность передатчика……… 10-20 Вт.
Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:

Радиостанции специального назначения - Страница 2 3_zezi10

Радиостанции специального назначения - Страница 2 4_zea_10
Admin
Admin
Admin

Сообщения : 566
Очки : 7628
Дата регистрации : 2015-08-24
Возраст : 54
Откуда : Республика Крым, г. Севастополь

https://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Радиостанции специального назначения - Страница 2 Empty Re: Радиостанции специального назначения

Сообщение автор Admin Вт Апр 17, 2018 5:28 am

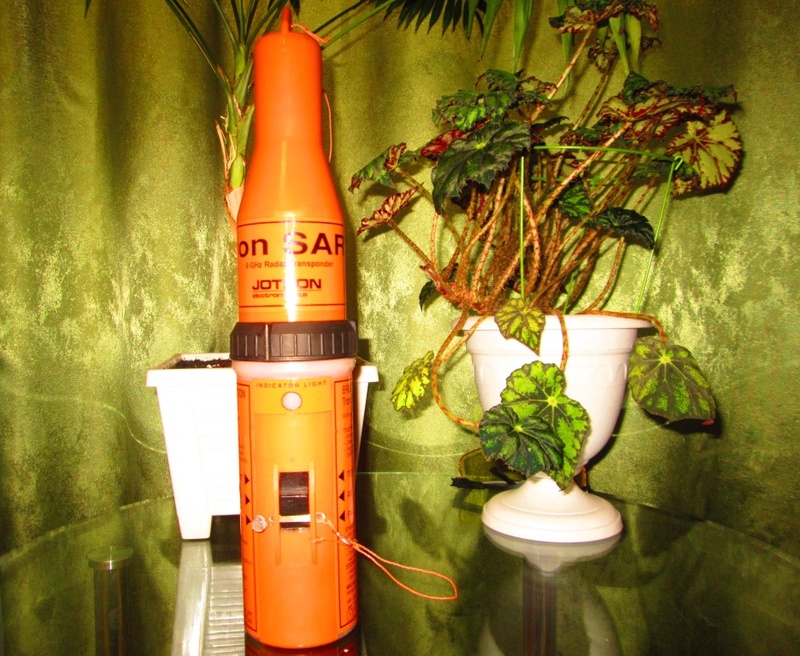

Радиолокационный спасательный ответчик «JOTRON».

Радиостанции специального назначения - Страница 2 Img_1850

Другие фотографии ответчика «JOTRON»:
ФОТО:

Радиостанции специального назначения - Страница 2 Img_1849

Радиостанции специального назначения - Страница 2 Img_1851

Радиостанции специального назначения - Страница 2 Img_1852

Радиостанции специального назначения - Страница 2 Img_1853

Радиостанции специального назначения - Страница 2 Img_1854

Поисково-спасательный радарный ответчик (SART) - главное средство в GMDSS для определения местоположения судна в бедствии или его спасательного плавсредства. SART использует 9 GHz диапазон частот и генерирует ряд ответных сигналов при облучении любой судовой 9 GHz радиолокационной станцией или подходящим бортовым радаром.

При этом не требуется специальной модификации судовых радиолокационных станций. SARTs может быть: переносным для использования на борту судна или постоянно прикрепленным к плавучему спасательному средству, устанавливаемому на борту судна или работать как свободно всплывающий. Они могут также быть интегрированными в свободно всплывающий спутниковый EPIRB.


Технические характеристики:
ТТХ ответчика «JOTRON»:

Основные технические характеристики:
Диапазон рабочих температур………………………………. От -20 до +50*С.
Срок хранения блока питания………………………………. 10 лет.
Частотный диапазон…………………………………………. 9200-9500 МГц.
Длительность ответного сигнала……………………………. 80-100 мкс.
Габариты………………………………………………………. 370х85 мм.
Время непрерывной работы в режиме ожидания…………… 96 часов.
Время непрерывной работы в режиме ответа……………….. 8 часов.
Чувствительность приёмника эффективная…………………. > -50 дБ/Вт.
Температура хранения………………………………………… -30 - +65*С.
Мощность передатчика………………………………………... 400 мВт (+26 дБм).
Питание………………………………………………………… 12 вольт.
Дальность обнаружения ответчика:
A. SART расположен горизонтально на полу дальность 1.8 n мили
B. SART расположен вертикально на полу дальность 2.5 n мили
C. SART плавающий в воде дальность 2.0 n мили


Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:

Радиостанции специального назначения - Страница 2 Img_1855

Радиостанции специального назначения - Страница 2 Img_1856

Радиостанции специального назначения - Страница 2 Img_1857

Радиостанции специального назначения - Страница 2 Img_1858

БАТАРЕИ ПИТАНИЯ ОТВЕТЧИКА:

Радиостанции специального назначения - Страница 2 Img_2210
Дата изготовления ответчика март 1994 года.


Последний раз редактировалось: Admin (Сб Апр 21, 2018 8:54 am), всего редактировалось 1 раз(а)
Admin
Admin
Admin

Сообщения : 566
Очки : 7628
Дата регистрации : 2015-08-24
Возраст : 54
Откуда : Республика Крым, г. Севастополь

https://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Радиостанции специального назначения - Страница 2 Empty Re: Радиостанции специального назначения

Сообщение автор Admin Вт Апр 17, 2018 5:35 am

Автоматический радиобуй «Поиск-Б» (АРБ-121).


Радиостанции специального назначения - Страница 2 Img_1859

Другие фотографии радиобуй «Поиск-Б»:
ФОТО:

Радиостанции специального назначения - Страница 2 Img_1860

Радиостанции специального назначения - Страница 2 Img_1861

Радиостанции специального назначения - Страница 2 Img_1862

Радиостанции специального назначения - Страница 2 Img_1863
Для обнаружения факта бедствия морских, речных и авиационных судов системой КОСПАС-САРСАТ.
Технические характеристики:
ТТХ радиобуй «Поиск-Б»:

Основные технические характеристики:
Корпус радиобуя цилиндрический, плавающий.
Масса………………………………………………………………. 2,2 кг,
Время непрерывной работы……………………………………… 48 часов.
Точность координаты места аварии…………………………….. +/-15 км.
Частоты в системе КОСПАС-САРСАТ…………………………. 121,5 МГц и 406,025 МГц.
Мощность передатчика…………………………………………… 5 Вт.

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:

Радиостанции специального назначения - Страница 2 Img_1864

Радиостанции специального назначения - Страница 2 Img_1865

Радиостанции специального назначения - Страница 2 Img_1866

Радиостанции специального назначения - Страница 2 Img_1867

Радиостанции специального назначения - Страница 2 Img_1868
Дата изготовления радиобуя июль 1989 года.
Admin
Admin
Admin

Сообщения : 566
Очки : 7628
Дата регистрации : 2015-08-24
Возраст : 54
Откуда : Республика Крым, г. Севастополь

https://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Радиостанции специального назначения - Страница 2 Empty Re: Радиостанции специального назначения

Сообщение автор Admin Вт Апр 17, 2018 10:14 pm

Радиостанция "Сокольники-П" (стационарный вариант)

Радиостанции специального назначения - Страница 2 Oa_123

Технические характеристики и область применения:
Никаких данных к данной радиостанции обнаружить не удалось. Sad
Известно, что данные радиостанции входили в комплект башенных грузоподъёмных машин. С их помощью осуществлялась связь между крановщиком и рабочими, осуществляющими стропильные и иные работы.
Другие фотографии радиостанции:
ФОТО:

Радиостанции специального назначения - Страница 2 Oa_222

Радиостанции специального назначения - Страница 2 Oa_322

Радиостанции специального назначения - Страница 2 Oa_422
Для любопытных confused
Для тех, кому интересно, а шо там-таки внутри:

Радиостанции специального назначения - Страница 2 Ozdiea43

Радиостанции специального назначения - Страница 2 Ozdiea44

Радиостанции специального назначения - Страница 2 Ozdiea45
Данный комплекс радиостанции комплектовался десятиместным зарядным устройством типа 66Р1:

Радиостанции специального назначения - Страница 2 Oa_124
Другие фотографии ЗУ 66Р1:
ФОТО:

Радиостанции специального назначения - Страница 2 Oa_223

Радиостанции специального назначения - Страница 2 Oa_323

Данные радиостанции изготовлены март 1991 года.
Admin
Admin
Admin

Сообщения : 566
Очки : 7628
Дата регистрации : 2015-08-24
Возраст : 54
Откуда : Республика Крым, г. Севастополь

https://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Радиостанции специального назначения - Страница 2 Empty Re: Радиостанции специального назначения

Сообщение автор Admin Сб Май 12, 2018 6:07 am

Радиостанция "Микрон" (РСД 69 ЧМ-В 25)

Радиостанции специального назначения - Страница 2 Oa_141

Технические характеристики и область применения:
Переносная трёхканальная УКВ-ЧМ радиостанция "Микрон" (РСД 69 ЧМ-В 25) выпускалась с 1974 года Болгарским заводом "Электрон". Радиостанция поставлялась в СССР и использовалась в различных отраслях народного хозяйства.
ТТХ радиостанции «Микрон»:

Выпускались двух типов………………………………………………………………… А 25/50 и В 25/50,
на два поддиапазона……………………………………………………………………… 300-308 МГц и 336-344 МГц.
Количество каналов не более трех, на фиксированные частоты, например «РСД-70ЧМ А 25/50» имела три канала 2, 4, 5 (300,050; 300,150; 300,200 МГц) или 2, 3, 4 (3 канал – 300,100 МГц). А радиостанции типа В 25/50 на поддиапазон 336 МГц (каналы 22, 24, 25 – частоты 336,050; 336,150; 336,200 МГц).
Выходная мощность не превышала……………………………………………….. 0,3 Вт,
Модуляция………………………………………………………………………………………. ЧМ,
питание от аккумуляторов типа……………………………………………………… 10 КВМ 022.
Комплектовались автоматическим зарядным устройством УЗ-24.
Другие фотографии радиостанции:
ФОТО:

Радиостанции специального назначения - Страница 2 Oa_241

Радиостанции специального назначения - Страница 2 Oa_341

Радиостанции специального назначения - Страница 2 Oa_438
Для любопытных confused
Для тех, кому интересно, а шо там-таки внутри:

Радиостанции специального назначения - Страница 2 Ozdie108 Радиостанции специального назначения - Страница 2 Ozdie109
Данный комплекс радиостанции комплектовался автоматическим десятиместным зарядным устройством УЗ-24:

Радиостанции специального назначения - Страница 2 Img_2311

Другие фотографии зарядного устройства УЗ-24.  :
ФОТО:

Радиостанции специального назначения - Страница 2 Img_2312

Радиостанции специального назначения - Страница 2 Img_2313

Радиостанции специального назначения - Страница 2 Oa_524
Для тех, кому интересно, а шо там-таки внутри:

Радиостанции специального назначения - Страница 2 Ozdie110

Радиостанции специального назначения - Страница 2 Ozdie111

Радиостанции специального назначения - Страница 2 Ozdie112

Радиостанции специального назначения - Страница 2 Iddeia10
Данные радиостанции изготовлены  май  1979 года.
Admin
Admin
Admin

Сообщения : 566
Очки : 7628
Дата регистрации : 2015-08-24
Возраст : 54
Откуда : Республика Крым, г. Севастополь

https://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Радиостанции специального назначения - Страница 2 Empty Re: Радиостанции специального назначения

Сообщение автор Admin Чт Сен 20, 2018 6:42 pm

Радиотелефон Волемот АРС.

Радиостанции специального назначения - Страница 2 N_226

Технические характеристики и область применения:
Мобильная связь появилась в Советском Союзе ещё в начале 60-ых годов, когда была введена в эксплуатацию система беспроводной телефонии "Алтай". Конечно, абонентское оборудование тех лет совсем не походило на то, как мы представляем мобильный телефон сейчас. Оно весило много килограммов и было совсем не гламурным. Тем не менее, эти аппараты позволяли связываться с абонентами обычной телефонной сети без проводного соединения и в полностью автоматическом режиме. Разработчики "Алтая" (как и аналогичных зарубежных проектов тех лет) не ставили целью сделать мобильную связь общедоступной: в основном, телефоны этой системы устанавливались или в автомобилях чиновников и руководителей высокого ранга или использовались в труднодоступной местности. В конце 80-ых годов "Алтай" подвергся значительной модернизации: была решена проблема роуминга, воплощён принцип сотовой организации сети. Новую систему связи назвали "Волемот" (образовано от названий городов, в которых велась разработка: Воронеж, Ленинград, Молодечно, Тернополь). Однако из-за перестройки и последовавших потрясений "Волемот" успели развернуть лишь в нескольких крупных городах СССР. Несмотря на это обстоятельство, а также на конкуренцию со стороны более прогрессивных форматов мобильной связи, "Волемот" до сих пор функционирует и, если верить сайту проекта, принимает новых абонентов в Самаре и Сызрани. Не прошедший модернизацию "Алтай" продолжает работать в Новосибирске. Используют эту связь главным образом городские экстренные и коммунальные службы.
Дополнительные фото радиотелефона Велемот АРС
ФОТО Велемот АРС :

Радиостанции специального назначения - Страница 2 N_711

Радиостанции специального назначения - Страница 2 N_326

Радиостанции специального назначения - Страница 2 N_422

Радиостанции специального назначения - Страница 2 N_519

Радиостанции специального назначения - Страница 2 N_612
ТТХ Радиотелефон Волемот АРС.:

Мощность передатчика................................................................... 10 Вт.
Чувствительность приёмника........................................................... 0,5 мкВ.
Диапазон используемых частот…………………………………………………………………. от 301 до 306  МГц.
Разнос по частоте между соседними каналами связи……………………………… 25 кГц.
Средняя наработка на отказ………………………………………………………………………. не менее 4500 часов.
Для любознательных confused
ФОТО:

Радиостанции специального назначения - Страница 2 Naaa_127

Радиостанции специального назначения - Страница 2 Naaa_226

Радиостанции специального назначения - Страница 2 Naaa_318

Радиостанции специального назначения - Страница 2 Naaa_416

Радиостанции специального назначения - Страница 2 Naaa_514

Радиостанции специального назначения - Страница 2 Naaa_712

Радиостанции специального назначения - Страница 2 Naaa_811

Радиостанции специального назначения - Страница 2 Naaa_910

Радиостанции специального назначения - Страница 2 Naaa_128
Данный экземпляр изготовлен февраль 1995 года.
Любителям "жёльтий ношька" king
Содержание драгметаллов:
В одном изделии содержится:
Золото : 0,305700
Серебро : 4,355000
Платина : 0
МПГ : 0,229500
Admin
Admin
Admin

Сообщения : 566
Очки : 7628
Дата регистрации : 2015-08-24
Возраст : 54
Откуда : Республика Крым, г. Севастополь

https://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Радиостанции специального назначения - Страница 2 Empty Re: Радиостанции специального назначения

Сообщение автор Admin Вт Окт 22, 2019 6:58 pm

Радиостанция "Недра-3"

Радиостанции специального назначения - Страница 2 N_1100

Другие фотографии радиостанции:
ФОТО:

Радиостанции специального назначения - Страница 2 N_299

Радиостанции специального назначения - Страница 2 N_399

Радиостанции специального назначения - Страница 2 Aaa14
Технические характеристики и область применения:
Принципиальная схема несколько изменена по сравнению с «Недра-П», использованы более современные типы транзисторов (МП40 вместо П14). Конструкция и комплектация, судя по имеющимся источникам, остались прежними.
ТТХ радиостанции "Недра-3":

• Диапазон частот…………………………. 1,6…2,0 МГц, фиксированный канал
• Виды работы……………………………... SSB.
• Чувствительность………………………... 0,5 мкВ
• Мощность ВЧ…………………………….. 0,3 Вт.
• Источник питания — батарея из восьми элементов «Сатурн» (373) общим напряжением 12 В или три батареи КБС-Х-0,7 (3336).
Для любопытных: confused
Для тех, кому интересно, а шо там внутри:

Радиостанции специального назначения - Страница 2 Naaa_192

Радиостанции специального назначения - Страница 2 Naaa_285

Радиостанции специального назначения - Страница 2 Naaa_361
Данной радиостанции 48 полных лет и по сей день работает.  sunny
Год выпуска изделия 27 ноября 1971 года.
Admin
Admin
Admin

Сообщения : 566
Очки : 7628
Дата регистрации : 2015-08-24
Возраст : 54
Откуда : Республика Крым, г. Севастополь

https://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Радиостанции специального назначения - Страница 2 Empty Re: Радиостанции специального назначения

Сообщение автор Admin Вт Ноя 12, 2019 4:36 pm

Радиостанция "Недра-1"

Радиостанции специального назначения - Страница 2 N_1102

Другие фотографии радиостанции:
ФОТО:

Радиостанции специального назначения - Страница 2 N_2101

Радиостанции специального назначения - Страница 2 N_3101

Радиостанции специального назначения - Страница 2 N_480

Радиостанции специального назначения - Страница 2 Aaa16
Технические характеристики и область применения:
Радиостанция Недра-1 выпускалась с начала 1960 года Омским приборостроительным заводом имени Козицкого. Портативная ламповая однополосная радиостанция Недра-1 позволяет вести уверенную беспоисковую симплексную радиосвязь с однотипными станциями на расстоянии до 30 километров с антенной типа ”наклонный луч”, со штыревой антенной длиной 1 метр на расстояние до 5 километров. Радиостанция выпускалась с индексами А, Б, В и Г обозначающие фиксированную рабочую частоту. Все четыре частоты расположены в диапазоне от 1,6 до 2,0 МГц.
ТТХ радиостанции "Недра-1":

• Диапазон частот…………………………. 1,6…2,0 МГц, фиксированный канал
• Виды работы……………………………... SSB.
• Чувствительность………………………... 0,5 мкВ
• Мощность ВЧ…………………………….. 0,3 Вт.
• Питается радиостанция от сухой батареи с напряжениями 1.2, 15, 60 и 120 вольт.
Для любопытных: confused
Для тех, кому интересно, а шо там внутри:

Радиостанции специального назначения - Страница 2 Naaa_194

Радиостанции специального назначения - Страница 2 Naaa_287

Радиостанции специального назначения - Страница 2 Naaa_363
Год выпуска изделия 23 августа 1962 года.
Admin
Admin
Admin

Сообщения : 566
Очки : 7628
Дата регистрации : 2015-08-24
Возраст : 54
Откуда : Республика Крым, г. Севастополь

https://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Радиостанции специального назначения - Страница 2 Empty Re: Радиостанции специального назначения

Сообщение автор Admin Чт Дек 19, 2019 1:58 pm

Радиостанция «Сапфир АСР-1»

Радиостанции специального назначения - Страница 2 N_1108

Другие фотографии радиостанции:
ФОТО:

Радиостанции специального назначения - Страница 2 N_2107

Радиостанции специального назначения - Страница 2 N_3107
Технические характеристики и область применения:
Радиостанция предназначена для использования в структурах МВД, МЧС и других подразделений силовых структур. Данная радиостанция стационарно-возимого назначения. Устанавливалась в дежурных частях райотделов милиции (позже полиции) или в автомобилях.
Изготовитель: АООТ "Кыштымский радиозавод", г.Кыштым, Челябинская обл., Россия.
ТТХ радиостанции "Сапфир АСР-1":

Диапазон частот:
В зависимости от заказчика……………………………………………….. 171-173 МГц.
Мощность передатчика:
В режиме «Полная мощность»………………………………………….. 10 Вт.
В режиме «Ограниченная мощность»………………………………. 2 Вт.
Чувствительность модуляционного входа ПРД……………….. 400 мВ.
Максимальная девиация частоты ПРД……………………………… 5 кГц.
Девиация частоты ПРД при посылке общего вызова………. 3 кГц.
Коэффициент нелинейных искажений ПРД, не более……. 5%.
Чувствительность приёмника при соотношении сигнал/шум:
В режиме «Высокая чувствительность»…………………………… 0,3 мкВ.
В режиме «Низкая чувствительность»…………………………….. 0,3 – 1 мкВ.
Избирательность ПРМ по соседнему каналу не менее…. 80 дБ.
Выходная мощность НЧ ПРМ:
На телефоне……………………………………………………………………… 1 мВт.
На громкоговорителе………………………………………………………. 3 Вт.
Эффективность работы ШП ПРМ не более…………………….. -40 дБ.
Мощность, потребляемая радиостанцией при питании от АКБ  13,2 вольта:
В режиме «Передача»……………………………………………………… 36 Вт.
В режиме «Приём»………………………………………………………….. 12 Вт.
Мощность, потребляемая радиостанцией при питании от БПС:
В режиме «Приём»………………………………………………………….. 12 Вт.
В режиме «Передача»…………………………………………………….. 60 Вт.
Масса полного комплекта составляет……………………………. 8,5 кг.
Для любопытных: confused
Для тех, кому интересно, а шо там внутри:

Радиостанции специального назначения - Страница 2 Naaa_100

Радиостанции специального назначения - Страница 2 Naaa_292

Радиостанции специального назначения - Страница 2 Naaa_367

Радиостанции специального назначения - Страница 2 Naaa_437

Радиостанции специального назначения - Страница 2 Naaa_522

Радиостанции специального назначения - Страница 2 Naaa_616

Радиостанции специального назначения - Страница 2 Naaa_714

Радиостанции специального назначения - Страница 2 Naaa_812

Радиостанции специального назначения - Страница 2 Naaa_911

Радиостанции специального назначения - Страница 2 Naaa_101

Радиостанции специального назначения - Страница 2 20191211

Радиостанции специального назначения - Страница 2 20191212

Радиостанции специального назначения - Страница 2 20191210
Год выпуска изделия март 1994 года.


Последний раз редактировалось: Admin (Пт Дек 20, 2019 9:02 am), всего редактировалось 1 раз(а)
Admin
Admin
Admin

Сообщения : 566
Очки : 7628
Дата регистрации : 2015-08-24
Возраст : 54
Откуда : Республика Крым, г. Севастополь

https://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Радиостанции специального назначения - Страница 2 Empty Re: Радиостанции специального назначения

Сообщение автор Admin Чт Дек 19, 2019 4:44 pm

Радиомаяк «РМ-4».


Радиостанции специального назначения - Страница 2 N_1109

Другие фотографии радиомаяк «РМ-4»:
ФОТО:

Радиостанции специального назначения - Страница 2 N_2108

Радиостанции специального назначения - Страница 2 N_3108

Радиостанции специального назначения - Страница 2 N_486

Радиостанции специального назначения - Страница 2 N_547
Радиолокационные маяки нашли широкое применение в морской радионавигационной службе и ограниченное применение в воздушной радионавигационной службе.
Технические характеристики:
ТТХ радиомаяк«РМ-4»:

Основные технические характеристики:
Передатчик:
Частота: 9310 МГц
Необходимая ширина полосы
(с учетом допустимого отклонения частоты ±3 МГц): 12 МГц
Мощность (измеренная на терминалах антенны): 50 Вт
Форма идентификации: 15-значные коды
Общая продолжительность передачи: 15,5 мкс
Приемник:
Полоса пропускания: 9 370–9 380 МГц
Чувствительность: –55 дБм
Максимальный период блокировки: 25 мкс
Дискриминация длины импульсов: 2,35 ± 0,3 мкс
Фиксированная задержка отклика: 4,7 ± 0,1 мкс
Антенна:
Усиление: 0 дБ минимум
Ширина луча: По азимуту: 360°
В угломерной плоскости: 30°
Поляризация: Горизонтальная

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:

Радиостанции специального назначения - Страница 2 Naaa_102

Радиостанции специального назначения - Страница 2 Naaa_368

Радиостанции специального назначения - Страница 2 Naaa_438

Радиостанции специального назначения - Страница 2 Naaa_523

Радиостанции специального назначения - Страница 2 Naaa_617
Дата изготовления радиобуя апрель 1985 года.
Admin
Admin
Admin

Сообщения : 566
Очки : 7628
Дата регистрации : 2015-08-24
Возраст : 54
Откуда : Республика Крым, г. Севастополь

https://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Радиостанции специального назначения - Страница 2 Empty Re: Радиостанции специального назначения

Сообщение автор Admin Ср Фев 19, 2020 10:50 am

Радиостанция «Лён-160Д»

Радиостанции специального назначения - Страница 2 N_1122

Другие фотографии радиостанции:
ФОТО:

Радиостанции специального назначения - Страница 2 N_1121

Радиостанции специального назначения - Страница 2 N_2119

Радиостанции специального назначения - Страница 2 N_3119

Радиостанции специального назначения - Страница 2 N_497

Радиостанции специального назначения - Страница 2 Aaa19
Технические характеристики и область применения:
Радиостанция предназначена для использования в народном хозяйстве. Имела варианты мобильных и стационарных версий.
Изготовитель: ХО «Электрон». Комбинат «Электрон» имени Антонова. М. город Гоце Делчев Болгария.
ТТХ радиостанции "Лён-160Д":

Радиостанции специального назначения - Страница 2 114 Радиостанции специального назначения - Страница 2 211 Радиостанции специального назначения - Страница 2 311
Для любопытных: confused
Для тех, кому интересно, а шо там внутри:

Радиостанции специального назначения - Страница 2 Naaa_206

Радиостанции специального назначения - Страница 2 Naaa_207

Радиостанции специального назначения - Страница 2 Naaa_379

Радиостанции специального назначения - Страница 2 Naaa_443

Радиостанции специального назначения - Страница 2 Naaa_526

Радиостанции специального назначения - Страница 2 Naaa_619

Радиостанции специального назначения - Страница 2 Naaa_716

Радиостанции специального назначения - Страница 2 Naaa_814

Радиостанции специального назначения - Страница 2 Naaa_912
Год выпуска изделия 02 октября  1992 года.
Admin
Admin
Admin

Сообщения : 566
Очки : 7628
Дата регистрации : 2015-08-24
Возраст : 54
Откуда : Республика Крым, г. Севастополь

https://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Радиостанции специального назначения - Страница 2 Empty Re: Радиостанции специального назначения

Сообщение автор Admin Ср Мар 24, 2021 2:01 pm

Радиотелефон «РТ21-1Б"

Радиостанции специального назначения - Страница 2 N_1165

Технические характеристики и область применения:
Радиотелефон одноканальный РТ21 предназначенный для проведения двухсторонней
радиосвязи между неподвижными или передвижными объектами.
Радиотелефон могут быть изготовлены в частотном диапазоне от 46,275 до 48,475 МГц ( вариант "А"), 54,525 - 57,975 МГц (вариант "Б") и 148 -174 МГц (вариант "В").
Радиотелефоны типа РТ-21 найдут применение в транспорте, промышленности и в сельском хозяйстве.
Собран радиотелефон на полупроводниках и трёх лампах в оконечном каскаде (лампы: 6Ж1П, ЕL95 и QQE03\12).
Выпускался радиотелефон заводом «К. Е. Ворошилов» город София.
Технические характеристики:
ТТХ радиотелефона «РТ21-1Б»:

Основные технические характеристики:
Приёмник.
Чувствительность…………………………………………. 20 дБ.
Избирательность …………………………………………. 70 дБ.
Эффективность шумоподавителя……………….. 40 дБ.
Питание…………………………………………………………. 12 В.
Передатчик.
Мощность…………………………………………………….. 10 Вт.
Стабильность частоты…………………………………. +/-20х10-6
Способ модуляции………………………………………. Фазовый.
Выходной импеданс……………………………………. 50 Ом.
Нелинейные искажения……………………………… 10%.
Габариты:
1. Приёмопередатчик…………………………. 312х34х297 (масса 6,1 кг.)
2. Пульт управления……………………………. 173х54х136 (масса 1,0 кг.)
3. Громкоговоритель………………………….. 160х70х100 (масса 0,74 кг.)
4. Блок питания сетевой…………………….. 270х100х210 (масса 5,5 кг.)

Другие фотографии радиостанции:
ФОТО:

Радиостанции специального назначения - Страница 2 N_2159

Радиостанции специального назначения - Страница 2 N_3159

Радиостанции специального назначения - Страница 2 N_4135

Радиостанции специального назначения - Страница 2 N_577

Радиостанции специального назначения - Страница 2 N_643
Для любопытных confused
Для тех, кому интересно, а шо там таки внутри:

Радиостанции специального назначения - Страница 2 Naaa_542

Радиостанции специального назначения - Страница 2 Naaa_541

Радиостанции специального назначения - Страница 2 Naaa_540

Радиостанции специального назначения - Страница 2 Naaa_544

Радиостанции специального назначения - Страница 2 Naaa_543

Радиостанции специального назначения - Страница 2 Naaa_625

Радиостанции специального назначения - Страница 2 Naaa_721

Радиостанции специального назначения - Страница 2 Naaa_817

Радиостанции специального назначения - Страница 2 Naaa_913

Радиостанции специального назначения - Страница 2 Naaa_545

Радиостанции специального назначения - Страница 2 Naaa_547

Радиостанции специального назначения - Страница 2 Naaa_546

Радиостанции специального назначения - Страница 2 Naaa_548
Проверка на работоспособность Радиостанции специального назначения - Страница 2 1f4aa

Радиостанция изготовлена май 1974 года.
Admin
Admin
Admin

Сообщения : 566
Очки : 7628
Дата регистрации : 2015-08-24
Возраст : 54
Откуда : Республика Крым, г. Севастополь

https://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Радиостанции специального назначения - Страница 2 Empty Re: Радиостанции специального назначения

Сообщение автор Admin Вс Июн 06, 2021 12:44 am

Радиостанция «Вiталка»

Радиостанции специального назначения - Страница 2 N_1173

Технические характеристики и область применения:
Портативная одноканальная радиостанция "Виталка" (Вiталка) выпускалась с 1978 года одним из Украинских заводов. Радиостанцию разработал Киевский радиолюбитель Юрий Мединец (UB5UG). Радиостанция "Виталка" предназначена для альпинистов и горных туристов. Частота приёма и передачи 27,12 МГц (были и другие частоты). Дальность уверенной связи в горах в пределах прямой видимости достигает 2...2,5 километра, на затенённых участках до 500 метров. После нескольких лет эксплуатации радиостанций из-за старения кварцев начинала расходиться частота приёма и передачи, что делало связь невозможной. С 1980 года выпускались радиостанции "Виталка-М" и "Виталка-С". "Виталка-М" (модернизированная) - это небольшая сумка с длинной телескопической антенной и отдельно сама радиостанция. В сумке три батареи "КБС 0,5" и антенна, всё это соединялось с радиостанцией кабелем. Дальность связи на радиостанциях "Виталка-М" в 3 раза дальше, чем на радиостанциях "Виталка". Комплекта питания хватало на 15...30 часов непрерывной работы. Выпуск радиостанций был ограниченным. Радиостанция "Виталка-С" (стационарная) от предыдущих радиостанций отличается стационарной антенной. Питать радиостанцию "Виталка-С" рекомендовали от батареи аккумуляторов, напряжением 12...13,5 вольт. Дальность связи в отличии от базовой радиостанции в 10...15 раз дальше. Выпуск радиостанций был так же ограничен. Технические характеристики:
ТТХ радиостанция «Виталка»:

Основные технические характеристики:
Питание…………………………………………………………………………………………….. 12 вольт (8 х АА).
Частота………………………………………………………………………………………………. 27,120 МГц.
Разность по частоте…………………………………………………………………………… 20 кГц.
Время работы от комплекта батарей в соотношении 3:1………………… 8 – 10 часов.
Диапазон температуры окружающей среды…………………………………… 5 – 40*С.
Вес радиостанции без батарей питания…………………………………………… 450 грамм.
Чувствительность приёмника не хуже…………………………………………….. 0,2 мкВ.
Избирательность по соседнему каналу не хуже…………………………….. 30 дБ.
Модуляция передатчика………………………………………………………………….. амплитудная.
Максимальная выходная мощность передатчика………………………. 0,1 Ватт.
Выходная мощность усилителя НЧ......................................... 100 мВт.

Другие фотографии радиостанции:
ФОТО:

Радиостанции специального назначения - Страница 2 N_2167

Радиостанции специального назначения - Страница 2 N_3167

Радиостанции специального назначения - Страница 2 N_4143

Радиостанции специального назначения - Страница 2 Aaa_121

Радиостанции специального назначения - Страница 2 Aaa_219

Радиостанции специального назначения - Страница 2 Aaa_314
Для любопытных confused
Для тех, кому интересно, а шо там таки внутри:

Радиостанции специального назначения - Страница 2 Naaa_578

Радиостанции специального назначения - Страница 2 Naaa_579

Радиостанции специального назначения - Страница 2 Naaa_580

Радиостанции специального назначения - Страница 2 Naaa_581

Радиостанция изготовлена 22 декабря 1973 года.
Admin
Admin
Admin

Сообщения : 566
Очки : 7628
Дата регистрации : 2015-08-24
Возраст : 54
Откуда : Республика Крым, г. Севастополь

https://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Радиостанции специального назначения - Страница 2 Empty Re: Радиостанции специального назначения

Сообщение автор Admin Ср Июл 14, 2021 10:36 pm

Радиостанция «РТС-1»

Радиостанции специального назначения - Страница 2 1_110

Технические характеристики и область применения:
Стационарная радиостанция РТС-1 выпускалась с 1969 года. Радиостанция предназначена для беспоисковой и бесподстроечной связи симплексной двухсторонней радиосвязи телефоном. Работает радиостанция на фиксированной частоте в диапазоне 1600…2000 кГц. Вид модуляции – однополосное излучение, верхняя боковая полоса (SSB). Радиостанция собрана на базе РС – ”Недра-П”. Дальность связи с однотипными станциями 40…50 км. В комплекте поставлялись лучевая антенна и источник питания.
Технические характеристики:
ТТХ радиостанция «РТС-1»:

Основные технические характеристики:
Диапазон частот…………………………………… 1,6…2,0 МГц (фиксированный канал).
Виды работы…………………………………………. SSB.
Чувствительность…………………………………. 1 мкВ
Мощность ВЧ………………………………………… 0,5 Вт.
Напряжение питания……………………………. 12 В.

Другие фотографии радиостанции:
ФОТО:

Радиостанции специального назначения - Страница 2 N_2169

Радиостанции специального назначения - Страница 2 N_3169

Радиостанции специального назначения - Страница 2 N_4145

Радиостанции специального назначения - Страница 2 N_583

Радиостанции специального назначения - Страница 2 N_647
Для любопытных confused
Для тех, кому интересно, а шо там таки внутри:

Радиостанции специального назначения - Страница 2 Naaa_587

Радиостанции специального назначения - Страница 2 Naaa_586

Радиостанции специального назначения - Страница 2 Naaa_585

Радиостанции специального назначения - Страница 2 Naaa_589

Радиостанции специального назначения - Страница 2 Naaa_588
Радиостанция изготовлена 1971 года.
Admin
Admin
Admin

Сообщения : 566
Очки : 7628
Дата регистрации : 2015-08-24
Возраст : 54
Откуда : Республика Крым, г. Севастополь

https://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Радиостанции специального назначения - Страница 2 Empty Re: Радиостанции специального назначения

Сообщение автор Спонсируемый контент


Спонсируемый контент


Вернуться к началу Перейти вниз

Страница 2 из 2 Предыдущий  1, 2

Вернуться к началу



Права доступа к этому форуму:
Вы не можете отвечать на сообщения
