Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Пн Мар 12, 2018 11:58 pm

Радиоприемник « Невский»



Другие фотографии приёмника:
ФОТО:





Портативный радиоприёмник "Невский" с начала 1980 года производил Ленинградский приборостроительный завод "Равенство". Радиоприёмник предназначен для приёма радиостанций на магнитную антенну в диапазоне СВ и на телескопическую в диапазоне КВ. С 1981 года для расширения ассортимента выпускаемой продукции завод совместно с выпуском радиоприёмника "Невский" выпускал радиоприёмник ''Невский-401'', по конструкции электрической схеме и внешнему виду аналогичный описанному.
Технические характеристики:
ТТХ радиоприемника «Невский»:

Основные технические характеристики:
Чувствительность приёмника:
СВ………………………………………… 1,5 мВ/м
КВ…………………………………………. 300 мкВ.
Избирательность по соседнему каналу… 26 дБ,
По зеркальному каналу в диапазоне:
СВ…………………………………………….. 26 дБ.
КВ……………………………………………… 12 дБ.
Номинальная выходная мощность………. 60 мВт,
Максимальная……………………………….. 100 мВт.
Диапазон воспроизводимых звуковых частот……. 450...3150 гц.
Питание от батареи типа Крона…………………….. 9 вольт.
Работоспособность радиоприёмника сохраняется при снижении питания до 5 вольт.
Габариты приёмника…………………………………. 136х72х300 мм.
Масса……………………………………………………. 300 гр.

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:



Дата изготовления приёмника сентябрь 1987 года.
Цена приёмника составляла 60 рублей 00 копеек.
avatar
Admin
Admin

Сообщения : 294
Очки : 3411
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Вт Мар 13, 2018 7:49 pm

Радиоприемник «Нейва-402»



Другие фотографии приёмника:
ФОТО:











Портативный радиоприёмник "Нейва-402" с 1975 года выпускал Каменск-Уральский приборостроительный завод. Радиоприёмник 4-го класса ''Нейва-402'' создан на основе радиоприёмника ''Нейва-401''. Новая модель - это ДВ и СВ супергетеродин с питанием от батареи Крона. В комплект входит кожаный футляр с ремнём для переноски. Для стран СЭВ приёмник именовали ''Neywa-402'', для других стран как ''Comix-402''
Технические характеристики:
ТТХ радиоприемника «Нейва-402»:

Основные технические характеристики:
Чувствительность приёмника в диапазоне:
ДВ……………………………………………………………… 1,5 мВ/м,
СВ………………………………………………………………. 0,8 мВ/м.
Избирательность по соседнему каналу…………………. 26 дБ.
Номинальная выходная мощность………………………. 100 мВт.
Диапазон частот звука……………………………………… 450...3150 Гц.
Размеры радиоприёмника…………………………………. 140х80х41 мм.
Масса…………………………………………………………... 370 гр.

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:





Дата изготовления приёмника февраль 1982 года.
Цена приёмника составляла 32 рубля 65 копеек с чехлом, без чехла 31 рубля 00 копеек
avatar
Admin
Admin

Сообщения : 294
Очки : 3411
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Вт Апр 17, 2018 4:17 am

Радиоприемник «Юпитер-М»


Другие фотографии приёмника:
ФОТО:













Портативный транзисторный радиоприёмник "Юпитер-М" с 1967 года выпускал Днепропетровский радиозавод. Радиоприёмник "Юпитер-М" это супергетеродин, собранный на семи транзисторах и предназначенный для приёма в диапазонах ДВ, СВ.
Технические характеристики:
ТТХ радиоприемника «Юпитер-М»:

Основные технические характеристики:
Диапазон принимаемых частот (волн):
ДВ………………………………………………….. 150 - 408 кГц (2000 – 735,3 м)
СВ………………………………………………….. 525 - 1605 кГц (571,4 - 186.9 м)
Чувствительность на диапазонах:
ДВ………………………………………………….. 1,5 мВ/м
СВ………………………………………………….. 0,8 мВ/м.
Селективность…………………………………… 26 дБ.
Номинальная выходная мощность…………… 60 мВт.
Диапазон воспроизводимых частот………….. 450...3000 Гц.
Питание от батареи………………………………. Крона-ВЦ.
Напряжение питания……………………………… 9 Вольт.
Размеры приёмника………………………………. 115х72х33мм.
Масса………………………………………………… 325 гр.

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:



Дата изготовления приёмника 1968 года.
Цена приёмника составляла 36 рублей 33 копейки.
avatar
Admin
Admin

Сообщения : 294
Очки : 3411
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Вт Апр 17, 2018 4:24 am

Радиоприемник-сувенир « Rahu-87»



Другие фотографии приёмника:
ФОТО:



Стационарный транзисторный радиоприёмник "Rahu-87" с 1987 года выпускал Таллинский завод "Punane RET". Сувенирный радиоприёмник ''Rahu-87'' (в переводе с эстонского - мир) выпускался в 2-х вариантах, обычном и с электронными часами, а также в разных вариантах оформления рисунка глобуса. Радиоприёмник собран по супергетеродинной схеме и работает в диапазоне СВ.
Технические характеристики:
ТТХ радиоприемника «Rahu-87»:

Основные технические характеристики:
Диапазон принимаемых частот (волн):

СВ………………………………………………….. 525 - 1605 кГц (571,4 - 186.9 м)
Чувствительность на магнитную антенну…… 1,5 мВ/м.
Селективность……………………………………. 16 дБ.
Питание - 4 элемента ''АА''……………………… 6 Вольт

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:



Дата изготовления приёмника 1988 года.
Цена приёмника составляла 38 рублей 00 копеек.


Последний раз редактировалось: Admin (Пт Май 04, 2018 11:47 am), всего редактировалось 1 раз(а)
avatar
Admin
Admin

Сообщения : 294
Очки : 3411
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Вт Апр 17, 2018 4:29 am

Радиоприемник-сувенир « Rahu»



Другие фотографии приёмника:
ФОТО:



Сувенирный радиоприёмник "Rahu" выпускался Таллинским заводом "Punane RET" с 1987 года.
Сувенирный радиоприёмник ''Rahu'' (в переводе с эстонского - мир) собран по супергетеродинной схеме и работает в диапазоне средних волн. Питание осуществляется от пяти элементов ''АА'' (один элемент питает часы). Включение приёмника и регулировка громкости осуществляется ручкой, расположенной на верху глобуса, а настройка на радиостанцию происходит поворотом глобуса вокруг собственной оси.
Технические характеристики:
ТТХ радиоприемника «Rahu»:

Основные технические характеристики:
Диапазон принимаемых частот (волн):

СВ………………………………………………….. 525 - 1605 кГц (571,4 - 186.9 м)
Чувствительность на магнитную антенну…… 1,5 мВ/м.
Селективность……………………………………. 16 дБ.
Питание приёмника……….……………………… 6 Вольт. (4 элемента типа «АА»)
Питание часов приёмника………………………. 1,5 вольт. (1 элемент типа «АА»)

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:





Дата изготовления приёмника 1988 года.
avatar
Admin
Admin

Сообщения : 294
Очки : 3411
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Вт Апр 17, 2018 4:39 am

Радиоприемник-сувенир « Радиоколокол »



Другие фотографии приёмника:
ФОТО:





Стационарный транзисторный радиоприёмник "Радиоколокол" с 1979 года выпускал Бердский радиозавод. Сувенир ''Радиоколокол'' своим выпуском был приурочен к ''Олимпиаде-80''. Встроенный в сувенир супергетеродинный радиоприёмник позволяет вести приём передач радиовещательных станций в диапазоне средних волн.
Технические характеристики:
ТТХ радиоприемника «Радиоколокол»:

Основные технические характеристики:
Диапазон принимаемых волн…………………………………………… 571,4...186,9 м (СВ).
Чувствительность, не хуже………………………………………………. 3,0 мВ/м.
Селективность не менее…………………………………………………. 14 дБ.
Максимальная выходная мощность……………………………………. 0,4 Вт.
Полоса воспроизводимых звуковых частот…………………………… 315...3150 Гц.
Питание от двух батарей 3336Л………………………………………… 9 вольт.
Ток покоя……………………………………………………………………. 15 мА.
Габариты сувенира……………………………………………………….. 162x235x228 мм.
Масса с батареями………………………………………………………... 0,75 кг.

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:











Дата изготовления приёмника ноябрь 1979 года.
Цена приёмника составляла 25 рублей 00 копейки.
avatar
Admin
Admin

Сообщения : 294
Очки : 3411
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Вт Апр 17, 2018 4:45 am

Радиоприемник «Кварц-302»



Другие фотографии приёмника:
ФОТО:





Портативный транзисторный радиоприёмник "Кварц-302" с 1978 года выпускал Кыштымский радиозавод. Радиоприёмник предназначен для приёма программ радиовещательных станций в диапазонах ДВ и СВ. С начала 1985 года радиоприёмник именовался как "Кварц РП-302".
Технические характеристики:
ТТХ радиоприемника «Кварц-302»:

Основные технические характеристики:
Приёмник работает в диапазонах ДВ и СВ.
Чувствительность в диапазоне:
ДВ……………………………………………………………. 0,8 мВ/м,
СВ……………………………………………………………. 0,4 мВ/м.
Селективность……………………………………………... 20 дБ.
Номинальная выходная мощность……………………. 100 мВт.
Диапазон воспроизводимых частот звука…………….. 450...3150 Гц.
Питание от батареи ''Крона''…………………………….. 9 вольт.
Габариты радиоприёмника………………………………. 176х112х48 мм.
Масса………………………………………………………… 540 гр.

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:


Дата изготовления приёмника август 1983 года.
Цена приёмника составляла 29 рублей 00 копеек.
avatar
Admin
Admin

Сообщения : 294
Очки : 3411
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Вт Апр 17, 2018 4:52 am

Радиоприёмник-сувенир «Сигнал»



Другие фотографии приёмника:
ФОТО:








Сувенирный миниатюрный радиоприёмник "Сигнал" с I-кв 1990 года выпускал Минский НПК "Сигнал". Радиоприёмник ''Сигнал'' собран по схеме прямого усиления на микроэлементах, нанесённых на подложку методом напыления и пайки.
Технические характеристики:
ТТХ радиоприемника «Сигнал»:

Основные технические характеристики:
Радиоприёмник работает в диапазонах:
ДВ………………………………………………………… 148...285 кГц
СВ………………………………………………………… 525...1607 кГц.
Реальная чувствительность в диапазоне:
ДВ………………………………………………………… 9 мВ/м,
СВ………………………………………………………… 5 мВ/м.
Селективность…………………………………………. 10...14 дБ.
Питание от 2-х аккумуляторов……………………… Д-0,06
или от 2-х не заряжаемых элементов типа……….. РЦ-53.
Потребляемый ток……………………………………. 5...6 мА.
Свежезаряженных аккумуляторов хватает на 10...12 часов работы приёмника. В комплекте один или два наушника ТМ-2 или ТМ-4..

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:


Дата изготовления приёмника май 1991 года.
avatar
Admin
Admin

Сообщения : 294
Очки : 3411
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Вт Апр 17, 2018 5:00 am

Радиоприёмник-сувенир телевизор «Темп»



Другие фотографии приёмника:
ФОТО:





Сувенир "Темп" с часами, в виде масштабной копии телевизора «Темп», со встроенным радиоприёмником и имитатором шума прибоя выпускался Московским радиозаводом (ныне ОАО "Московский радиозавод ТЕМП") в качестве побочной продукции.
Технические характеристики:
ТТХ радиоприемника «Темп»:

Основные технические характеристики:
Диапазон принимаемых волн (частот):
ДВ…………………………………………………………… 2000...735 м (150...408 Кгц)
Полоса воспроизводимых звуковых частот…………. 300...3500 Гц.
Номинальная выходная мощность……………………. 150 мВт.
Питание приёмника………………………………………. 220 вольт.

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:








Дата изготовления приёмника апрель1985 года.
Цена приёмника составляла 23 рубля 00 копеек.
avatar
Admin
Admin

Сообщения : 294
Очки : 3411
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Вт Апр 17, 2018 5:07 am

Радиоприемник «Свирель-406»



Другие фотографии приёмника:
ФОТО:










Малогабаритные радиоприёмники "Свирель-РП-406" с 1988 года выпускал Оршанский завод Красный Октябрь. Приёмник одинаков, по схеме и конструкции схож с моделями типа ''Селга-309'' и представляет собой малогабаритные СВ, ДВ супергетеродины, собранные на одной многофункциональной микросхеме типа К174ХА10 или её зарубежном аналоге, полевом транзисторе КП-303 и нескольких радиодеталях. Для повышения качества и громкости звучания в комплект с радиоприёмником входит акустический блок, который состоит из большего по диаметру и с лучшими электроакустическими параметрами громкоговорителя и отдельного 6-ти вольтового блопитания (батарей и внешнего источника), вместо 4,5 вольтового питающего приёмники в автономном режиме. Технические характеристики:
ТТХ радиоприемника «Свирель-406»:

Основные технические характеристики:
Диапазоны:
ДВ………………………………………………………………………… 148...285 кГц,
СВ………………………………………………………………………… 525...1607 кГц.
Чувствительность в диапазонах:
ДВ………………………………………………………………………… 2,5,
СВ………………………………………………………………………… 1,3 мВ/м.
Избирательность по соседнему каналу……………………………. 30 дБ.
Диапазон воспроизводимых звуковых частот
приёмником в автономном режиме………………………………. 450...3550 Гц.
Диапазон частот воспроизводимых акустическим блоком…… 250...4000 Гц.
Номинальная выходная мощность при
работе в автономном режиме……………………………………… 100 мВт.
Максимальная мощность соответственно…………………….. 200 мВт.
С акустическим блоком……………………………………………. 200 мВт.
Максимальная мощность соответственно…………………….. 500мВт.
Габаритные размеры………………………………………………. 160х155х50 мм.
Масса приёмника…………………………………………………… 200 гр.
Масса акустического блока………………………………………..

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:








Дата изготовления приёмника март 1990 года.
Цена приёмника составляла 38 рублей 00 копеек.
avatar
Admin
Admin

Сообщения : 294
Очки : 3411
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Вт Апр 17, 2018 5:12 am

Радиоприемник « Космос-602» (экспортный вариант "Novel-2")



Другие фотографии приёмника:
ФОТО:










Малогабаритный радиоприёмник "Космос-602" с 1970 года выпускал Сарапульским заводом им. Орджоникидзе. Приёмник ''Космос-602'' (экспортный вариант "Novel-2") - представляет собой однодиапозонный супергетеродин карманного типа на 7 транзисторах. Радиоприёмник является модификацией двухдиапазонного приемника ''Орленок'' 1968 года. Различие в оформлении, конструкции и незначительных изменениях схемы. ''Космос-602'' - предназначен для приёма в диапазонах ДВ или СВ на внутреннюю магнитную антенну. В комплекте кожаный футляр.
Технические характеристики:
ТТХ радиоприемника «Космос-602»:

Основные технические характеристики:
Диапазон принимаемых волн (частот):
ДВ……………………………………………………………………………… 2000...735 м (150...408 Кгц).
СВ……………………………………………………………………………… 570...186 м (525...1605 Кгц).
Реальная чувствительность:
ДВ………………………………………………………………………………. 4 мв/м,
СВ………………………………………………………………………………. 2,5 мв/м.
Избирательность по соседнему каналу………………………………….. 20 дБ.
ПЧ………………………………………………………………………………. 465 кгц.
Ослабление сигнала зеркального канала………………………………. 20 дб.
Полоса воспроизводимых частот………………………………………… 700...2500 гц.
Номинальная выходная мощность………………………………………. 30 мвт.
Источник питания…………………………………………………………… Д-0,1 (2 шт.).
Напряжение питания……………………………………………………….. 2,5 вольт.
Потребляемый ток при отсутствии сигнала…………………………… 10 ма.
Работоспособность сохраняется при снижении питания до………. 1,6 В.
Время работы при средней громкости………………………………… до 10 часов.
Габариты приёмника……………………………………………………… 81x54x24 мм.
Вес…………………………………………………………………………… 120 г.

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:






Дата изготовления приёмника октябрь 1970 года.
avatar
Admin
Admin

Сообщения : 294
Очки : 3411
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Вт Апр 17, 2018 6:05 am

Радиоприемник «Сокол-403»



Другие фотографии приёмника:
ФОТО:

















Портативный радиоприёмник "Сокол-403" выпускался с 1971 года Московским радиозаводом. Радиоприёмник "Сокол-403" создан на базе приёмника "Сокол" и работает на ДВ и СВ. В комплекте футляр из кожи. РП ''Сокол-403'' производился до 1982 года. Выпускался он и на экспорт с несколькими наименованиями. В комплекте зарядное устройство, обеспечивающее заряд аккумулятора без изъятия. Работоспособность модели сохраняется при снижении питания до 5,6 В. Выпускался так же комплект деталей и узлов для самостоятельной сборки приёмника.
Технические характеристики:
ТТХ радиоприемника «Сокол-403»:

Основные технические характеристики:
Диапазон принимаемых частот (волн):
ДВ………………………………………………….. 150 - 415 кГц (2000 - 723 м)
СВ………………………………………………….. 520 - 1600 кГц (577 - 187.5 м)
Чувствительность на диапазонах:
ДВ………………………………………………….. 1,0 мВ/м,
СВ…………………………………………………… 0,5 мВ/м;
Избирательность по соседнему каналу……… 20 дБ.
Система АРУ обеспечивает изменение выходного напряжения на 10 дБ при изменении входного на 26 дБ.
Диапазон воспроизводимых частот…………… 450...3000 Гц.
Питание от батареи Крона-ВЦ или аккумулятора 7Д-0,1.
Напряжение питания……………………………… 9 Вольт.
Размеры приёмника………………………………. 157х92х30мм.
Масса………………………………………………… 400 гр.

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:

Фотографии внутренностей приёмника взяты с этого ресурса: http://rw6ase.narod.ru/00/rp_p2/sokol403.html






Дата изготовления приёмника декабрь 1982 года.
Цена приёмника составляла 29 рублей 00 копеек.
avatar
Admin
Admin

Сообщения : 294
Очки : 3411
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Вт Апр 17, 2018 7:40 pm

Радиоприемник «Спорт-301»



Другие фотографии приёмника:
ФОТО:






Портативный радиоприёмник "Спорт-301" с 1971 года выпускал Днепропетровский радиозавод. Радиоприёмник ''Спорт-301'' создан на базе модели ''Спорт-2'' и по схеме, конструкции и характеристикам совпадает с ним. Исключение составляет наличие телескопической антенны для приёма в КВ поддиапазонах, в приёмнике ''Спорт-2'' для этого применялась магнитная антенна. В новом приёмнике ставили и вертикальную многоколенную телескопическую антенну. Были также скорректированы номиналы некоторых элементов, был установлен новый громкоговоритель. Основное отличие новой модели это другое оформление.
Технические характеристики:
ТТХ радиоприемника «Спорт-301»:

Основные технические характеристики:
Диапазон принимаемых волн (частот):
ДВ…………………………………………………………….. 2000...735 м (150...408 Кгц),
СВ…………………………………………………………….. 570...186 м (525...1605 Кгц),
КВ-II…………………………………………………………… 75...41 м (3,93...7,4 Мгц),
КВ- I…………………………………………………………… 31...25 м (9,4...12 Мгц).
Реальная чувствительность радиоприёмника:
ДВ……………………………………………………………… 1,6 мВ/м,
СВ……………………………………………………………… 0,6 мВ/м,
КВ………………………………………………………………. 0,3 мВ/м.
Избирательность по соседнему каналу…………………. 60 дБ.
Ослабление зеркального канала на:
ДВ……………………………………………………………… 30 дБ,
СВ……………………………………………………………… 32 дБ,
КВ-II……………………………………………………………. 20 дБ,
КВ-I………………………………………………………….. 16 дБ.
АРУ обеспечивает изменение напряжения на детекторе на 3,5 дБ при изменении входного напряжения на 26 дБ.
Полоса воспроизводимых звуковых частот…………. 300...3500 Гц.
Номинальная выходная мощность……………………. 100 мВт.
Питание осуществляется от четырёх элементов типа 316. Ток, потребляемый в режиме покоя около 10 ма.
Размеры приёмника……………………………………… 230х131х52 мм.
Масса……………………………………………………….. 970 гр.

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:





Дата изготовления приёмника август 1971 года.
Цена приёмника составляла 73 рублей 40 копеек.
avatar
Admin
Admin

Сообщения : 294
Очки : 3411
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Вт Апр 17, 2018 7:46 pm

Радиоприемник «Альпинист-2»



Другие фотографии приёмника:
ФОТО:






Переносной транзисторный радиоприёмник "Альпинист-2" с весны 1964 года выпускал Воронежский радиозавод. Переносной транзисторный радиоприёмник 4-го класса '' Альпинист-2'' стал вторым в линейке радиоприёмников "Альпинист". По электрической схеме и конструкции, кроме верньерного устройства радиоприёмник ''Альпинист-2'' совпадает с радиоприёмником ''Альпинист''. Отличие только в оформлении футляра, где впервые и только в этой модели ручка переноски составляет одно целое с футляром. ''Альпинист-2'' начали выпускать через несколько месяцев с начала выпуска 1-й модели. Оба радиоприёмника выпускали совместно, что было сделано для увеличения разнообразия моделей и наименований, выпускаемых Воронежским радиозаводом. "Альпинист-2" выпускали до конца 1971 года и только лишь на Воронежском радиозаводе. Радиоприёмник рассчитан на приём радиовещательных станций, работающих в диапазонах ДВ и СВ.
Технические характеристики:
ТТХ радиоприемника «Альпинист-2»:

Основные технические характеристики:
Диапазон принимаемых волн (частот):
ДВ……………………………………………………………… 2000-735,3 М; (150-408 кГц),
СВ……………………………………………………………… 571,4-186,9 М; (525-1605 кГц).
Чувствительность радиоприёмника в диапазонах:
ДВ……………………………………………………………… 2,5 мВ/м,
СВ……………………………………………………………… 1,5 мВ/м.
Селективность………………………………………………. 26 дБ.
Ослабление зеркального канала:
ДВ…………………………………………………………….. 30 дБ,
СВ…………………………………………………………….. 26 дБ.
Номинальная выходная мощность УНЧ……………….. 150 мВт,
Максимальная выходная мощность УНЧ………………. 270 мВт.
Диапазон воспроизводимых звуковых частот…………. 300...3500 Гц.
Питание от двух батарей типа КБС-Л-0,5………………. 9 вольт.
Ток покоя……………………………………………………. 8 мА.
Размеры радиоприёмника……………………………….. 215х145х60 мм,
Масса………………………………………………………… 1,5 кг.

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:








Дата изготовления приёмника 1970 год.
Цена приёмника составляла 27 рублей 60 копеек.
avatar
Admin
Admin

Сообщения : 294
Очки : 3411
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Вт Апр 17, 2018 7:52 pm

Радиоприемник «Спорт-2»



Другие фотографии приёмника:
ФОТО:








Портативный радиоприёмник "Спорт-2" с 1966 года выпускал Днепропетровский радиозавод. Транзисторный приёмник 3-го класса ''Спорт-2'' предназначен для приёма радиостанций в диапазонах: длинных, средних и двух поддиапазонах коротких волн. Радиоприёмник выпускали в нескольких вариантах внешнего оформления футляра и лицевой панели, в том числе в экспортных вариантах. Экспортные наименования радиоприёмника ''Sport'', ''Astrad-Nova''.
Технические характеристики:
ТТХ радиоприемника «Спорт-2»:

Основные технические характеристики:
Диапазон принимаемых волн (частот):
ДВ…………………………………………………………….. 2000...735 м (150...408 Кгц),
СВ…………………………………………………………….. 570...186 м (525...1605 Кгц),
КВ-II…………………………………………………………… 75...41 м (3,93...7,4 Мгц),
КВ- I…………………………………………………………… 31...25 м (9,4...12 Мгц).
Реальная чувствительность радиоприёмника:
ДВ……………………………………………………………… 1,6 мВ/м,
СВ……………………………………………………………… 0,6 мВ/м,
КВ………………………………………………………………. 0,3 мВ/м.
Избирательность по соседнему каналу…………………. 60 дБ.
Ослабление зеркального канала на:
ДВ……………………………………………………………… 30 дБ,
СВ……………………………………………………………… 32 дБ,
КВ-II……………………………………………………………. 20 дБ,
КВ-I………………………………………………………….. 16 дБ.
АРУ обеспечивает изменение напряжения на детекторе на 3,5 дБ при изменении входного напряжения на 26 дБ.
Полоса воспроизводимых звуковых частот…………. 300...3500 Гц.
Номинальная выходная мощность……………………. 100 мВт.
Питание осуществляется от четырёх элементов типа 316. Ток, потребляемый в режиме покоя около 10 ма.
Размеры приёмника……………………………………… 195х110х47 мм.
Масса……………………………………………………….. 910 гр.

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:







Дата изготовления приёмника апрель 1967 года.
avatar
Admin
Admin

Сообщения : 294
Очки : 3411
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Вт Апр 17, 2018 7:58 pm

Радиоприемник « Вега-404»



Другие фотографии приёмника:
ФОТО:





Портативный радиоприёмник "Вега-404" с 1978 года выпускал Бердский радиозавод. Переносной полупроводниковый радиоприёмник 4-го класса ''Вега-404'' собран на трёх транзисторах, одной микросхеме и четырёх диодах. Приёмники выпускали для продажи в СССР и в социалистические страны.
Технические характеристики:
ТТХ радиоприемника «Вега-404»:

Основные технические характеристики:
Диапазоны принимаемых радиоволн:
ДВ……………………………………………………………… 150...405 кГц и
СВ……………………………………………………………… 571,4...1605 кГц.
Чувствительность:
ДВ……………………………………………………………… 2 мВ/м
СВ……………………………………………………………… 1,5 мВ/м
Избирательность по соседнему каналу около………… 30 дБ.
Номинальная выходная мощность……………………… 200 мВт,
Максимальная выходная мощность…………………….. 650 мВт.
Полоса звуковых частот…………………………………… 315...3550 Гц.
Питание от 2-х батарей 3336Л
или 6-ти элементов А-316………………………………… 9 вольт
Габариты приёмника……………………………………….. 175х164х60 мм.
Масса…………………………………………………………. 1 кг.

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:

Дата изготовления приёмника декабрь 1981 года.
Цена приёмника составляла 33 рубля 00 копеек.
avatar
Admin
Admin

Сообщения : 294
Очки : 3411
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Вт Апр 17, 2018 8:05 pm

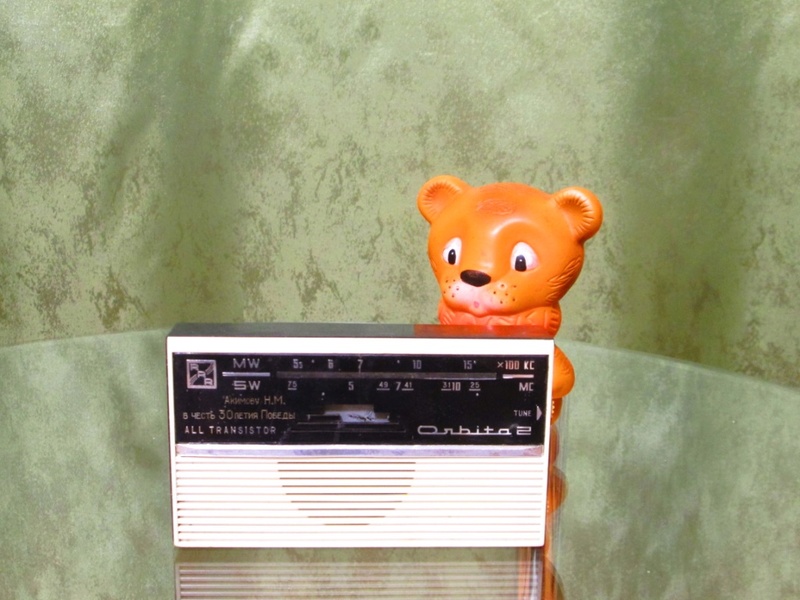

Радиоприемник « Орбита-2»



Другие фотографии приёмника:
ФОТО:













Портативный радиоприёмник "Орбита-2" с 1970 года выпускал Рижский радиозавод имени Попова. ''Орбита-2'' - малогабаритный супергетеродин переносного типа, собранный на 8-ми транзисторах. Так же как и приемник ''Орбита'', он предназначен для приёма в диапазонах СВ и КВ (25...75 метров) на внутреннюю магнитную антенну. Шкала в СВ диапазоне отградуирована в килогерцах, в КВ в метрах. Корпус приёмника выполнен из ударопрочного полистирола.
Технические характеристики:
ТТХ радиоприемника «Орбита-2»:

Основные технические характеристики:
Радиоприёмник имеет чувствительность:
СВ диапазоне……………………………………. 0,6 мВ/м,
КВ диапазоне…………………………………….. 400 мкВ.
Избирательность:
СВ диапазон……………………………………… 26 дБ,
КВ диапазон………………………………………..16 дБ.
Номинальная выходная мощность…………… 100 мВт.
Габариты радиоприёмника…………………….. 142х81х37 мм.
Масса………………………………………………. 340 гр.
Питание…………………………………………….. 9 вольт.

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:




Дата изготовления приёмника март 1972 года.
Цена приёмника составляла 53 рубля 00 копеек.
avatar
Admin
Admin

Сообщения : 294
Очки : 3411
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Ср Апр 18, 2018 4:52 pm

Радиоприемник-игрушка « Юнга»



Другие фотографии приёмника:
ФОТО:



Детский радиоприёмник-игрушка "Юнга" с начала 1979 года выпускал Ленинградский приборостроительный завод Равенство. Радиоприёмник-игрушка работает в диапазонах ДВ и СВ и предназначен для детей в возрасте от 10 лет и старше. В радиоприёмниках "Юнга" последовательно применялись различные типы кремниевых и частично германиевых транзисторов, а так же различные типы громкоговорителей.
Технические характеристики:
ТТХ радиоприемника «Юнга»:

Основные технические характеристики:
Чувствительность приёмника в обоих диапазонах…………….. 20 мВ/м.
Номинальная выходная мощность………………………………… 50 мВт.
Диапазон воспроизводимых частот……………………………….. 300...3500 гц.
Питание от батареи типа Крона……………………………………. 9 вольт.
Ток покоя……………………………………………………………….. 5 мА.
Габариты приёмника…………………………………………………. 125х75х38 мм.
Масса……………………………………………………………………. 300 гр.

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:





Дата изготовления приёмника ноябрь 1989 года.
Цена приёмника составляла 13 рублей 00 копейки.
avatar
Admin
Admin

Сообщения : 294
Очки : 3411
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Ср Апр 18, 2018 4:57 pm

Радиоприемник «Этюд-603»



Другие фотографии приёмника:
ФОТО:















Портативный транзисторный радиоприёмник "Этюд-603" с 1971 года выпускал Минский радиозавод. С начала производства радиоприёмник назывался ''Этюд-3'', по варианту разработки, но немного позже ''Этюд-603''. Цифры 603, означают что приёмник вне класса. Приёмник является модернизацией модели ''Этюд-2''. Схема нового приёмника существенно отличается от схемы своего предшественника. Для переноски применён ремень в виде петли одеваемой на кисть руки. Использованы новые кремниевые транзисторы типа КТ315 а также пьезокерамический фильтр "ПФ1П-11". Схема приёмника представляет возможность в дальнейшем перейти на интегральные МС (не сложилось). Экспортный радиоприёмник назывался "COMIX-102".
Технические характеристики:
ТТХ радиоприемника «Этюд-603»:

Основные технические характеристики:
Приёмник работает в диапазонах ДВ и СВ.
Чувствительность в диапазоне:
ДВ……………………………………………………………………. 3,0 мВ/м,
СВ…………………………………………………………………….. 2,5 мВ/м.
Селективность……………………………………………………… 16 дБ.
Номинальная выходная мощность……………………………… 60 мВт.
Питание от батареи Крона-ВЦ…………………………………… 9 вольт
Ток покоя…………………………………………………………….. 10 мА.
Габариты радиоприёмника……………………………………….. 148х80х25 мм,
Масса…………………………………………………………………. 230 гр.

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:





Дата изготовления приёмника июль 1972 года.
Цена приёмника составляла 34 рубля 50 копеек.
avatar
Admin
Admin

Сообщения : 294
Очки : 3411
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Ср Апр 18, 2018 5:02 pm

Радиоприемник « Абава РП-8330»



Другие фотографии приёмника:
ФОТО:









Портативный радиоприёмник "Абава РП-8330" с 1985 года выпускал Кандавский радиозавод. Портативный радиоприёмник с универсальным питанием ''ABAVA РП-8330'' рассчитан на приём программ радиовещательных станций в диапазонах ДВ и СВ. Приём ведется на внутреннюю магнитную антенну. В акустической системе радиоприёмника использована динамическая головка 1ГД-54. Питание универсальное: от сети переменного тока (через встроенный блок питания) или от шести элементов 343 (возможно применение 2-х батарей 3336)
Технические характеристики:
ТТХ радиоприемника «Абава РП-8330»:

Основные технические характеристики:
Приёмник работает в диапазонах ДВ и СВ.
Реальная чувствительность в диапазоне:
ДВ………………………………………………………………………………… 2 мВ/м,
СВ………………………………………………………………………………… 1 мВ/м;
Селективность по соседнему каналу………………………………………. 26 дБ,
Селективность по зеркальному каналу……………………………………. 30 дБ;
Номинальная выходная мощность…………………………………………. 0,25 Вт;
Диапазон воспроизводимых частот………………………………………… 250...3500 Гц;
Время работы от комплекта батарей………………………………………. от 40 до 60 часов;
Габариты приёмника………………………………………………………….. 322х95х70 мм;
Масса без источников питания около……………………………………… 1,2 кг.

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:







Дата изготовления приёмника август 1986 года.
Цена приёмника составляла 44 рубля 00 копеек.
avatar
Admin
Admin

Сообщения : 294
Очки : 3411
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Ср Апр 18, 2018 5:08 pm

Радиоприемник «Олимпик-402»



Другие фотографии приёмника:
ФОТО:





Сувенирные радиоприёмники "Олимпик-402" с 1987 года выпускал Светловодский радиозавод. Радиоприёмник, предназначен для приёма радиовещательных станций в диапазоне СВ и двух поддиапазонах КВ. Приём в СВ осуществляется на внутреннюю магнитную антенну, а в КВ на телескопическую. В приёмнике имеется гнездо для подключения головного телефона ТМ-4. Приёмник питается от аккумуляторной батареи 7Д-0.115 или батареи Корунд.
Технические характеристики:
ТТХ радиоприемника «Олимпик-402»:

Основные технические характеристики:
Диапазоны:
СВ……………………………………………………………………….. 525...1605 кГц,
КВ……………………………………………………………………….. 1 5,9...7,4 МГц,
КВ……………………………………………………………………….. 2 9,45...12,1 МГц.
Чувствительность:
СВ………………………………………………………………………. 2,2 мВ/м,
КВ………………………………………………………………………. 0,4 мВ/м.
Селективность……………………………………………………….. 22 дБ.
Селективность по зеркальному каналу:
СВ………………………………………………………………………. 30 дБ,
КВ………………………………………………………………………. 12 дБ.
Действие системы АРУ РП:
при изменении сигнала на входе…………………………………. на 30 дБ,
изменение на выходе……………………………………………….. 8 дБ.
Полоса воспроизводимых частот звука………………………….. 450...3150 Гц.
Выходная мощность:
Номинальная………………………………………………………….. 0,06 Вт,
Максимальная…………………………………………………………. 0,1 Вт.
Коэффициент гармоник………………………………………………. 7%.
Ток покоя:
Номинальный………………………………………………………….. 19 мА,
Максимальный ток……………………………………………………. 25 мА.
Питание приёмника…………………………………………………… 9 В.
Габариты приёмника…………………………………………………. 145х75х26 мм.
Масса с батареей……………………………………………………... 300 гр.

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:







Дата изготовления приёмника август 1987 года.
Цена приёмника составляла 38 рублей 00 копеек.
avatar
Admin
Admin

Сообщения : 294
Очки : 3411
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Ср Апр 18, 2018 5:13 pm

Радиоприемник «Электроник»



Другие фотографии приёмника:
ФОТО:



Детский радиоприёмник "Электроник" с 1980 года выпускало Ленинградское ЦКБ Технологии и Оборудования. ''Электроник'' - радиоприёмник прямого усиления созданный на базе радиоприёмника ''Максимка''. Приёмник выпускали и в виде конструктора с собранной и настроенной печатной платой, оставалось распаять провода к переключателю диапазонов, громкоговорителю и батарее. Приёмник выпускался до 1992 года, его электрическая схема и рисунок печатной платы корректировались. Цвет корпуса традиционно чёрный, но были и другие цвета.
Технические характеристики:
ТТХ радиоприемника «Электроник»:

Основные технические характеристики:
Диапазоны: ДВ и СВ.
Питание приёмника:
от батареи типа Крона ВЦ,
Корунд или аккумулятора 7Д-0,1.
Чувствительность ~ 20 мВ/м.
Номинальная выходная мощность 60 мВт.
Габариты приёмника 135x38x81 мм.
Масса без батареи 270 г..

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:





Дата изготовления приёмника март 1989 года.
Цена приёмника составляла 11 рублей 00 копеек.
avatar
Admin
Admin

Сообщения : 294
Очки : 3411
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Ср Апр 18, 2018 5:22 pm

Радиоприемник «Свирель-402-1»



Другие фотографии приёмника:
ФОТО:









Малогабаритный радиоприёмник "Свирель РП-402-1" выпускал с 1991 года Оршанский завод "Красный Октябрь". Приёмник предназначен для приёма радиовещательных станций в диапазоне длинных и средних волн на внутреннюю магнитную антенну. Питание осуществляется от трех элементов типа 316. Продолжительность работы приёмника, при питании от элементов типа 316 составляет 40...45 часов, при средней громкости. Приёмник ''Свирель РП-402-1'' модернизация предыдущих моделей..
Технические характеристики:
ТТХ радиоприемника «Свирель-402-1»:

Основные технические характеристики:
Диапазон принимаемых волн (частот):
Диапазоны:
ДВ………………………………………………………………………… 148...285 кГц,
СВ………………………………………………………………………… 525...1607 кГц.
Чувствительность в диапазонах:
ДВ………………………………………………………………………… 2,5,
СВ………………………………………………………………………… 1,3 мВ/м.
Избирательность по соседнему каналу……………………………. 30 дБ.
Диапазон воспроизводимых звуковых частот…………………….. 450...3550 Гц.
Максимальная мощность соответственно…………………………. 200 мВт.
Питание приёмника…………………………………………………….. 4,5 вольт.
Источник питания 3 элемента………………………………………… 316 (АА).
Габаритные размеры…………………………………………………… 142х72х22 мм.
Масса приёмника……………………………………………………….. 200 гр.

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:







Дата изготовления приёмника сентябрь 1990 года.
Цена приёмника составляла 33 рубля 00 копеек.
avatar
Admin
Admin

Сообщения : 294
Очки : 3411
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Ср Апр 18, 2018 5:32 pm

Радиоприемник «Кварц-401»



Другие фотографии приёмника:
ФОТО:

















Радиоприёмник "Кварц-401" с 1970 года выпускал Кыштымский радиозавод. Портативный транзисторный радиоприёмник ''Кварц-401'' предназначен для приёма радиовещательных станций в диапазонах ДВ и СВ на внутреннюю магнитную антенну. Он собран на 7 транзисторах по супергетеродинной схеме. Приёмник снабжён кожанным футляром с плечевым ремнём для переноски.
Технические характеристики:
ТТХ радиоприемника «Кварц-401»:

Основные технические характеристики:
Реальная чувствительность в диапазонах:
ДВ…………………………………………………………………………………….. 1,2 мв/м,
СВ…………………………………………………………………………………….. 0,65 мв/м.
Избирательность по соседнему и зеркальному каналам…………………… 26...30 дБ.
Номинальная выходная мощность……………………………………………… не менее 100,
Максимальная выходная мощность…………………………………………….. 180 мВт.
Диапазон воспроизводимых частот звука……………………………………… 450...3000 Гц.
Питание осуществляется от……………………………………………………… Крона или АКБ 7Д-0,1.
Ток покоя около…………………………………………………………………….. 8 мА.
Работоспособность сохраняется при снижении напряжения питания до... 4 вольт.
Длительность работы от батареи Крона……………………………………….. 30 часов,
от аккумулятора 7Д-0,1……………………………………………………………. 12 часов.
Габариты приёмника………………………………………………………………. 170х98х40 мм,
Масса 500 грамм.

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:







Дата изготовления приёмника ноябрь 1972 года.
Цена приёмника составляла 39 рубля 48 копеек.
avatar
Admin
Admin

Сообщения : 294
Очки : 3411
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Ср Апр 18, 2018 8:49 pm

Радиоприемник-сувенир « Эхо»



Другие фотографии приёмника:
ФОТО:







Стационарный транзисторный радиоприёмник "Эхо" с 1976 года выпускал Московский радиотехнический завод. Сувенирный радиоприёмник ''Эхо'' выпускался в нескольких вариантах внешнего оформления. Радиоприёмник собран на семи транзисторах по схеме прямого усиления. Приёмник работает в диапазоне средних волн СВ.
Технические характеристики:
ТТХ радиоприемника «Эхо»:

Основные технические характеристики:
Диапазон принимаемых частот (волн):

СВ………………………………………………….. 525 - 1605 кГц (541,4 - 186.9 м)
Чувствительность на магнитную антенну…… 1,5 мВ/м.
Селективность……………………………………. 16 дБ.
Питание - 2 элемента ''3336Л''……………………… 9 Вольт

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:







Дата изготовления приёмника февраль 1986 года.
Цена приёмника составляла 19 рублей 70 копеек.
avatar
Admin
Admin

Сообщения : 294
Очки : 3411
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Спонсируемый контент


Спонсируемый контент


Вернуться к началу Перейти вниз

Страница 3 из 4 Предыдущий  1, 2, 3, 4  Следующий

Вернуться к началу



Права доступа к этому форуму:
Вы не можете отвечать на сообщения
