Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Вт Дек 19, 2017 6:43 pm

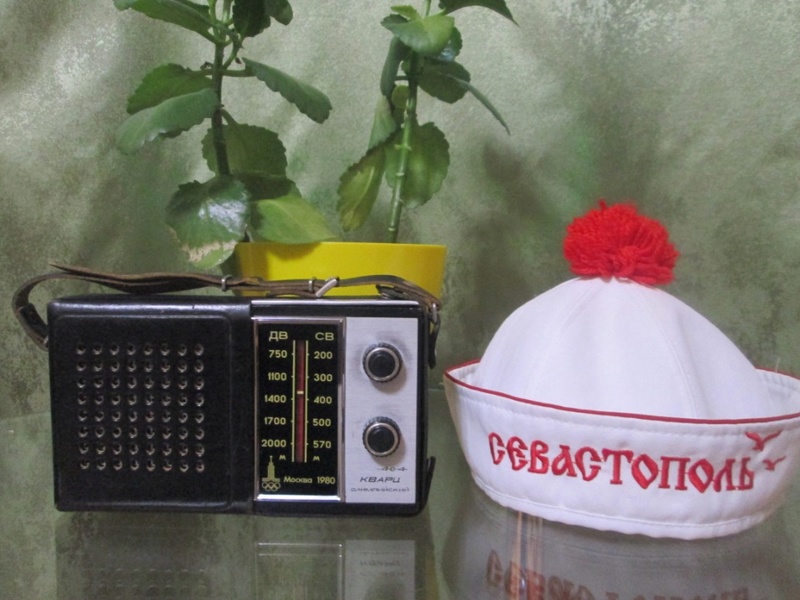

Переносной радиоприёмник «Кварц-404»



Другие фотографии приёмника:
ФОТО:








Переносной радиоприёмник "Кварц-404" с 1973 года выпускал Кыштымский радиозавод. С 1972 года Кыштымский радиозавод приступил к серийному выпуску малогабаритного переносного транзисторного радиоприёмника 4-го класса ''Кварц-403''. В середине 1973 года он был заменён приёмником ''Кварц-404'', а с 1974 года приёмником ''Кварц-405'', при этом выпуск модели ''Кварц-404'' продолжался до 1982 года, а в 1979 году в связи с присвоением приёмнику олимпийской символики он был модернизирован в приёмник ''Кварц-404М'', в 1980 году вместо буквы ''М'' приёмнику было присвоено наименование ''Кварц-404'' Олимпийский. Все модели построены на базе радиоприёмника ''Сокол-403'' имеют одинаковые электрические и монтажные схемы и отличаются оформлением.
Технические характеристики:
ТТХ приёмника «Кварц-404»:

• Чувствительность на внутреннюю антенну
• 3,0 мВ/м в диапазоне ДВ
• 1,0 мВ/м в диапазоне СВ.
• Избирательность по соседнему каналу
• 20 дБ в ДВ диапазоне
• 16 дБ в СВ диапазоне
• ослабление зеркального канала 20 дБ.
• АРУ обеспечивает изменение напряжения сигнала на выходе приёмника на 10 дБ, при изменении входного напряжения на 26 дБ.
• Диапазон ручной регулировки громкости -40 дБ.
• Рабочий диапазон частот 450...3150 Гц, среднее звуковое давление 0,15 Н/м2, номинальная выходная мощность 100 мВт.
• Питание от батареи ''Крона'' или аккумулятора 7Д-0,1.
• Работоспособность сохраняется при снижении напряжения до 5,6 В.
• Размеры приёмников 170х100х40 мм, их масса 480 гр.
Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:


Дата изготовления приёмника март 1980 года.
Цена приёмника в торговых сетях СССР составляла 32 рубля 20 копеек.
avatar
Admin
Admin

Сообщения : 289
Очки : 3322
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Вт Дек 19, 2017 8:52 pm

Переносной радиоприёмник « Россия-301»



Другие фотографии приёмника:
ФОТО:






Радиоприёмник "Россия-301" с начала 1970 года выпускал Челябинский радиозавод. Портативный транзисторный радиоприёмник ''Россия-301'', именуемый иногда просто ''Россия'' - предназначен для приёма программ вещательных станций в стандартных диапазонах: ДВ, СВ и двух поддиапазонах КВ. Радиоприёмник собран на 8 транзисторах.
Технические характеристики:
ТТХ приёмника «Россия-301»:

Диапазон принимаемых волн (частот):
ДВ................ 2000-735,3 М; (150-408 кГц)
СВ................................. 571,4-186,9 М; (525-1605 кГц)
КВ-1............................... 75,9-41 М; (3,95-7,3 МГц)
КВ-2............................... 31,5-24,8 М; (9,5-12,1 МГц)
Чувствительность приёмника при приёме на внутреннюю
ферритовую антенны:
ДВ................................. 2,2 мВ/м
СВ................................. 1,2 мВ/м
Чувствительность приёмника на КВ диапазоне с телескопической
антенной не хуже................... 0,45 мВ/м
Избирательность (при расстройке на +\-10 кГц)
не хуже............................ 40 дб.
Выходная мощность УНЧ.............. 100 мВт.
Полоса воспроизводимых частот...... 300 -3500 Гц.
Ток потребляемый от батарей........ 35 мА.
Напряжение питания................. 6 В.
Габариты корпуса приёмника......... 215Х125Х47 мм.
Масса приёмника без батарей........ 1,0 кг.
Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:




Дата изготовления приёмника апрель 1971 года.
Розничная цена в магазинах СССР составляла: - 73 рубля 00 копеек.
avatar
Admin
Admin

Сообщения : 289
Очки : 3322
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Вт Дек 19, 2017 9:25 pm

Переносной радиоприёмник « Россия-304»



Другие фотографии приёмника:
ФОТО:






Портативный радиоприёмник "Россия-304" с 1979 года выпускал Челябинский радиозавод. Выпуск радиоприёмника "Россия-304" приурочен к "Олимпиаде-80". Электрическая схема и конструкция приёмника не отличается от приёмников "Россия-301" и "Россия-303". "Россия-304" переносный супергетеродинный радиоприёмник 3 класса, собраный на 8 транзисторах и 2 диодах и предназначен для приёма радиостанций с AM в диапазонах ДВ и СВ на встроенную магнитную антенну, а в КВ-1 и КВ-2 на телескопическую антенну.
Технические характеристики:
ТТХ приёмника «Россия-304»:

Диапазон принимаемых частот:
ДВ…………………………………….. 150...405 кГц;
СВ…………………………………….. 525...1605 кГц;
КВ-1…………………………………… 9,5...12,1 МГц,
КВ-2…………………………………… 3,95...7,3 МГц.
Промежуточная частота………….. 465 кГц.
Максимальная чувствительность при выходной мощности 5 мВт, на:
ДВ……………………………………… 500 мкВ/м;
СВ……………………………………… 200 мкВ/м;
KB……………………………………… 50 мкВ.
Реальная чувствительность, на:
ДВ……………………………………… 1,5 мВ/м;
СВ……………………………………… 0,7 мВ/м;
KB……………………………………… 100 мкВ.
Избирательность по соседнему каналу 46 дБ,
по зеркальному, на:
ДВ……………………………………… 36 дБ;
СВ……………………………………… 30 дБ;
KB……………………………………… 14 дБ.
Действие АРУ:
при изменении сигнала на входе на 26 дБ изменение на выходе 6 дБ.
Номинальная выходная мощность 100 мВт, максимальная 150 мВт.
Полоса воспроизводимых звуковых частот 315...3550 Гц.
Среднее звуковое давление 0,25 Па.
Питание - 4 элемента А-316.
Ток покоя 10 мА.
Работоспособность приемника сохраняется при снижении напряжения питания до 3,5 В.
Габариты приёмника - 215х125х47 мм.
Масса 1 кг.
Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:

ОПЛОМБИРОВАН!!! :

Дата изготовления приёмника октябрь 1979 года.
Розничная цена в магазинах СССР составляла: - 67 рублей 90 копеек.
avatar
Admin
Admin

Сообщения : 289
Очки : 3322
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Вт Дек 19, 2017 10:10 pm

Переносной радиоприёмник Россия РП-303-1



Портативный радиоприёмник "Россия-303-1" с 1982 года выпускало Челябинское ПО Полёт. Переносный транзисторный радиоприёмник III группы сложности ''Россия-303-1'' создан на базе серийной модели ''Россия-303'' и мало от него отличается Приёмник предназначен для приёма в ДВ и СВ диапазонах на внутреннюю магнитную антенну и в 2-х поддиапазонах KB на телескопическую антенну. Источник питания 4 элемента 316.
Другие фотографии приёмника:
ФОТО:






Технические характеристики:
ТТХ приёмника Россия РП-303-1:

Диапазоны частот: ДВ 150…408 кГц,
СВ 525…1605 кГц,
КВ1 9,5…12,1 МГц,
КВ2 3,95…7,3 МГц.
Промежуточная частота: 465 кГц.
Реальная чувствительность в диапазоне:
ДВ 1,5 мВ/м,
СВ 0,7 мВ/м,
KB 100 мкВ.
Селективность по соседнему каналу в ДВ и СВ не менее 46 дБ.
Селективность по зеркальному каналу в диапазоне ДВ 26 дБ, СВ 30 дБ, KB 14 дБ.
Действие АРУ: при изменении входного сигнала на 26 дБ, напряжение выхода изменяется на 6 дБ.
Номинальная выходная мощность не менее 100 мВт.
Полоса воспроизводимых звуковых частот 300…3550 Гц.
Среднее звуковое давление 0,25 Па.
Питание — четыре элемента 316.
Габаритные размеры приёмника 215х125х47 мм.
Вес 1 кг.
Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:




Цена данного приёмника в торговых сетях СССР составляла 59 рублей.
Дата изготовления приёмника февраль 1985 года.
avatar
Admin
Admin

Сообщения : 289
Очки : 3322
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Вт Дек 19, 2017 10:29 pm

Переносной радиоприёмник Россия РП-203-1



Радиоприемник Россия РП-203-1 является портативным носимым монофоническим приемником второй группы сложности предназначен для приема радиовещательных станций в диапазонах длинных, средних и коротких волн. Радиоприемник изготовлен на Челябинском радиозаводе "Полет". Эта модель выпускалась с 1986 по 1996 гг. (модель приемника Россия-203 выпускался с 1983 года).
Другие фотографии приёмника:
ФОТО:






Технические характеристики:
ТТХ приёмника Россия РП-203-1:

Диапазон принимаемых частот (волн):
ДВ - длинные волны 148,5-283,5 кГц (2020,2-1058,2 м)
СВ - средние волны 526,5-1606,5 кГц (569,8-186,7 м)
КВ2 - короткие волны 3,95-7,3 МГц (75,9-41,0 м)
КВ1 - короткие волны 9,5-12,1 МГц (31,6-24,8 м)
Чувствительность приемника КВ на телескопическую антенну, не хуже 0,45 мВ/м
Избирательность (при расстройке ±9 кГц) в диапазоне ДВ и СВ, не менее 26 дБ
Диапазон воспроизводимых частот 250-3550 Гц
Номинальная выходная мощность 100-150 мВт
Среднее звуковое давление 0,25 Па
Потребляемая мощность при средней громкости звучания, не более 0,3 Вт
Номинальное напряжение питания - 6 В
Питание - 4 элемента типа 316 или АА
Внешний источник питания типа БП-303-1
Размеры 215х195х65 мм
Масса без элементов питания, не более 1 кг
Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:




Дата изготовления приёмника октябрь  1990 года.
avatar
Admin
Admin

Сообщения : 289
Очки : 3322
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Вт Дек 19, 2017 11:52 pm

Переносной радиоприёмник «Марс»



Другие фотографии приёмника:
ФОТО:






Набор-конструктор для сборки радиоприёмника "Марс" выпускал Куйбышевский приборостроительный завод. Набор предназначен для сборки портативного транзисторного радиоприёмника прямого усиления по схеме 2-V-4. Собранный и настроенный радиоприёмник работает в диапазонах ДВ и СВ.
Технические характеристики:
ТТХ приёмника «Марс»:

Чувствительность на магнитную антенну составляет не менее 5...7 мВ/м.
Селективность 6...8 дБ.
Диапазон воспроизводимых звуковых частот 300...3550 Гц.
Номинальная выходная мощность 70 мВт.
Максимальная 150 мВт.
Питание 9 В осуществляется от батареи типа Крона.
Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:






Дата изготовления приёмника июль 1983 года.
Розничная цена в магазинах СССР составляла: - 13 рублей 00 копеек.
avatar
Admin
Admin

Сообщения : 289
Очки : 3322
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Ср Дек 20, 2017 6:31 pm

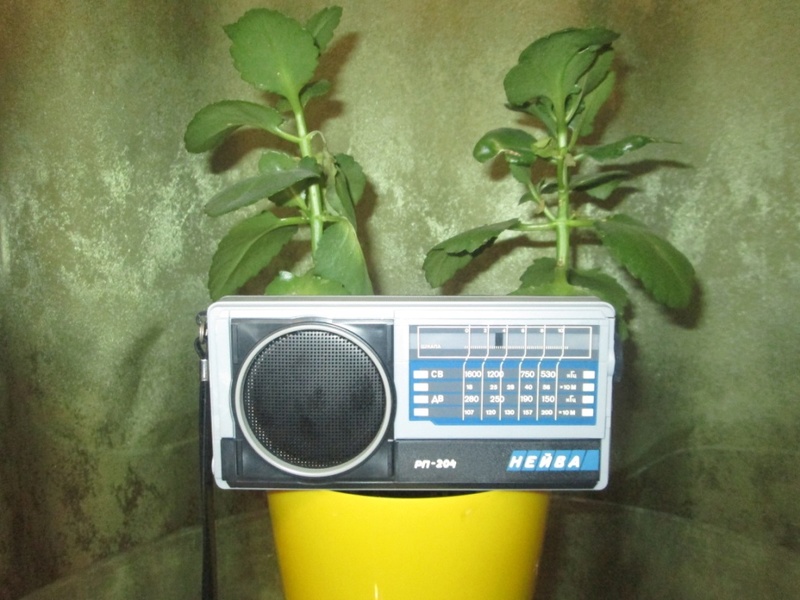

Переносной радиоприёмник «Нейва РП-204»



Другие фотографии приёмника:
ФОТО:






Переносной радиоприёмник "Нейва РП-204" выпускался с 1992 по 2005 год на Каменск-Уральском приборостроительном заводе (ныне ПО "Октябрь"). Радиоприёмник ''Нейва РП-402'' предназначен для приёма в диапазонах ДВ, СВ. Приёмник выпускали в нескольких оформлениях и большой цветовой гамме. Был выпущен радиоприёмник и со счётчиком Гейгера.
Технические характеристики:
ТТХ приёмника «Нейва РП-204»:

• Диапазон принимаемых частот (волн):
• ДВ……………………………………………… 148,5...283,5 кГц,
• СВ……………………………………………… 526,5...1606,5 кГц.
• Чувствительность, ограниченная шумами, не хуже:
• ДВ……………………………………………… 2,5 мВ/м.
• СВ……………………………………………… 1,5 мВ/м.
• Односигнальная избирательность по соседнему каналу
• при расстройке на +-9 кГц:
• не менее……………………………………….. 30 дБ.
• Максимальная выходная мощность,
• не менее………………………………………... 0,15 Вт.
• Диапазон воспроизводимых частот………….. 450...3150 Гц.
• Питание осуществляется от батареи…………. «Корунд».
• Габариты приёмника, не более……………….. 170x80x42 мм.
• Масса радиоприёмника без источника питания, не более 0,37 кг.
Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:


Дата изготовления приёмника март 1993 года.
avatar
Admin
Admin

Сообщения : 289
Очки : 3322
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Пт Янв 12, 2018 3:03 am

Карманный радиоприёмник «Планета»



Другие фотографии приёмника:
ФОТО:












Портативный транзисторный радиоприёмник "Планета" с 1964 года выпускал Киевский завод "Радиоприбор". Радиоприёмник создан на базе модели ''Киев-7'' и по электрической схеме, за исключением небольших изменений почти не отличается от него. Различие в конструкции и внешнем оформлении.
Технические характеристики:
ТТХ приёмника «Планета»:

Краткая техническая характеристика:
Диапазон принимаемых волн:
Длинные волны…………………………………………………………….. 2000-736,0 М (150-408 кГц).
Средние волны……………………………………………………………… 577,0-187,5 М (525-1605 кГц).
Промежуточная частота………………………………………………... 465 (+/-2) кГц.
Чувствительность приёмника не хуже:
На ДВ диапазоне……………………………………………………………. 3,0 мВ/м.
На СВ диапазоне……………………………………………………………. 1,2 мВ/м.
Избирательность (при расстройке на+/-10 кГц):
Не менее……………………………………………………………………….. 20 дБ.
Номинальная выходная мощность………………………………. 60 мВт.
Размеры…………………………………………………………………………. 127х78х39 мм.
В комплекте кожаный футляр.
Вес без футляра и батареи……………………………………………… 320 гр.
Питание - батарея Крона или аккумулятора 7Д-01, в этом случае в комплект входит ЗУ.
Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:






Дата изготовления приёмника август 1965 года.
avatar
Admin
Admin

Сообщения : 289
Очки : 3322
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Пт Янв 12, 2018 3:09 am

Карманный радиоприёмник «Орлёнок-М»



Другие фотографии приёмника:
ФОТО:






Малогабаритные радиоприёмники "Орлёнок" и "Орлёнок-М" выпускались с 1967 и 1968 года Сарапульским радиозаводом имени Орджоникидзе. Малогабаритный радиоприёмник ''Орленок'' работает в диапазонах: ДВ и СВ.
Технические характеристики:
ТТХ приёмника «Орлёнок-М»:

Краткая техническая характеристика моделей:
Чувствительность……………………………… 4 мВ/м.
Избирательность………………………………. 16 дБ.
Питание от двух дисковых аккумуляторов типа Д-0.1, включенных последовательно.
Номинальная выходная мощность ………… 40 мВт.
Максимальная………………………………….. 80 мВт.
Есть возможность подключения микротелефона или дополнительного громкоговорителя.
Нормальная работа радиоприёмника обеспечивается в диапазоне температур от -10° до +45° С.
Размеры у радиоприёмника…………………. 78х52х25 мм.
Масса с аккумуляторами…………………….. 120 грамм.
Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:




Дата изготовления приёмника сентябрь 1970 года.
Цена приёмника составляла 45 рублей 48 копеек.


Последний раз редактировалось: Admin (Пт Янв 19, 2018 10:50 pm), всего редактировалось 1 раз(а)
avatar
Admin
Admin

Сообщения : 289
Очки : 3322
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Пт Янв 12, 2018 3:16 am

Переносной радиоприёмник «Сокол РП-310»



Другие фотографии приёмника:
ФОТО:








Радиоприёмник "Сокол-310" с 1984 года выпускало Московское ПО "Темп". Радиоприёмник ''Сокол-310'' обеспечивает приём радиопередач в диапазонах ДВ, СВ. Приём радиостанций производится на внутреннюю магнитную антенну. Предусмотрена возможность для подключения внешней антенны и миниатюрного телефона. Питание приёмника осуществляется от четырёх элементов типа ''316''. Корпус приёмника изготовлен из ударопрочного полистирола с отделкой из декоративной пластмассы. Экспортный вариант модели с наименованием ''Sokol-310'' поставлялся в ряд социалистических стран. В 1990 году завод начал выпуск приёмника с наименованием ''Сокол РП-310'', по конструкции и электрической схеме аналогичный описанному. На экспорт этот вариант не поставлялся и в 1991 году был заменён на приёмник ''Сокол РП-210''. Технические характеристики:
ТТХ приёмника «Сокол РП-310»:

Краткая техническая характеристика моделей:
• Максимальная чувствительность в диапазонах; ДВ - 1,5, СВ - 0,8 мВ/м.
• Диапазон воспроизводимых частот - 450...3150 Гц.
• Номинальная выходная мощность - 0,1 Вт, максимальная - 0,2 Вт.
• Габариты - 155х83х36 мм.
• Масса 350 г.
Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:




Дата изготовления приёмника май 1991 года.
avatar
Admin
Admin

Сообщения : 289
Очки : 3322
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Пт Янв 12, 2018 9:05 pm

Переносной радиоприёмник «Вега-341»



Другие фотографии приёмника:
ФОТО:








Портативный радиоприёмник "Вега-341" с 1984 года выпускал Бердский радиозавод. Радиоприёмник 3-го класса ''Вега-341'' а с 1986 года ''Вега РП-341'' рассчитан на приём программ радиовещательных станций в диапазонах ДВ и СВ. Приём производится на встроенную магнитную антенну. Возможно подключение наружной антенны и головных телефонов, а встроенный громкоговоритель при этом автоматически отключается. Питается приёмник от 4 элементов 316, можно подключить и внешний источник питания с напряжением 6...9 вольт. По сравнению с предшественниками, радиоприёмник имеет меньшие габариты и массу. Технические характеристики:
ТТХ приёмника «Вега-341»:

Краткая техническая характеристика моделей:
Чувствительность в диапазонах:
ДВ……………………………………………… 2 мВ/м.
СВ………………………………………………. 1,8 мВ/м.
Селективность…………………………… 26 дБ.
Диапазон ЗЧ……………………………… 315..3550 Гц.
Максимальная выходная мощность:
200 мВт, от внутреннего источника 6 В.
500 мВт, от внешнего источника 9 В.
Габариты модели…………………… 188х85х38 мм.
Масса……………………………………… 0,5 кг.
Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:




Дата изготовления приёмника июль 1987 года.
Цена приёмника составляла 32 рубля 00 копеек.
Данная модель приёмника была приурочена к 70-ти летию Октябрьской Революции. flower


Последний раз редактировалось: Admin (Пт Янв 19, 2018 10:53 pm), всего редактировалось 1 раз(а)
avatar
Admin
Admin

Сообщения : 289
Очки : 3322
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Пт Янв 12, 2018 9:12 pm

Переносной радиоприёмник «Вега-402»



Другие фотографии приёмника:
ФОТО:










Портативный транзисторный радиоприёмник "Вега-402" с 1972 года выпускал Бердский радиозавод. Радиоприёмник четвёртого класса ''Вега-402'' работает в диапазонах ДВ и СВ. По сравнению с радиоприёмником ''Вега'', новый радиоприёмник имеет изменённую схему детектора и входной цепи в диапазоне ДВ. В остальном электрическая схема повторяет своего предшественника. Новый радиоприёмник имеет подсветку шкалы, а верньерное устройство выполнено отдельным узлом. В комплекте кожаный футляр. Радиоприёмник экспортировался в ряд социалистических стран.
Технические характеристики:
ТТХ приёмника «Вега-402»:

Питание радиоприёмника осуществляется от двух батарей 3336Л. При отсутствии батарей 3336Л, есть возможность питаться от батареи Крона или аккумулятора 7Д-0,1, для чего на плате для подключения питание имеется разъём.
Чувствительность приёмника в диапазонах:
ДВ…………………………………………………………………………………. 2,5 мВ/м,
СВ…………………………………………………………………………………… 1,5 мВ/м.
Селективность:
ДВ…………………………………………………………………………………… 26 дБ.
СВ…………………………………………………………………………………… 20 дБ.
Номинальная выходная мощность……………………………….. 150 мВт.
Диапазон воспроизводимых звуковых частот ……………… 315...3550 Гц.
Габариты приёмника………………………………………………………. 157х160х64 мм.
Масса……………………………………………………………………………….. 980 гр.
Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:


Дата изготовления приёмника май 1976 года.
Цена приёмника составляла 33 рубля 00 копеек.
avatar
Admin
Admin

Сообщения : 289
Очки : 3322
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Пт Фев 16, 2018 2:56 pm

Карманный радиоприёмник «Олимпик-401»



Другие фотографии приёмника:
ФОТО:






Малогабаритный супергетеродинный радиоприёмник "Олимпик" собран на четырех транзисторах, микросхеме и одном диоде. Радиоприёмник "Олимпик" предназначен для приёма программ радиовещательных станций с АМ в диапазоне СВ на встроенную магнитную антенну, а в диапазоне КВ на выдвижную телескопическую. Выпускался Светловодским радиозаводом с 1980 года. Радиоприёмник ''Олимпик'' выпускали также и в ПО ''Алатау'', Казахстан.
Технические характеристики:
ТТХ приёмника «Олимпик-401»:

Основные технические данные:
Диапазон рабочих частот (волн):
СВ 525...1605 кГц (571,4...186,9 м); КВ 9,45...9,8 МГц (31 м).
Промежуточная частота 465 кГц.
Максимальная чувствительность при выходной мощности 5 мВт, не менее:
на СВ 300 мкВ/м;
на КВ 125 мкВ/м.
Реальная чувствительность, не менее:
на СВ - 1,5 мВ/м;
КВ 300 мкВ/м.
Избирательность по соседнему каналу не менее 26 дБ.
Избирательность по зеркальному каналу, не менее:
на СВ 26 дБ;
на КВ 12 дБ.
Действие АРУ: при изменении сигнала на входе приёмника на 30 дБ соответствующее изменение сигнала на его выходе не более 8 дБ.
Номинальная выходная мощность при коэффициенте гармоник всего тракта 6% 60 мВт.
Максимальная выходная мощность 100 мВт.
Полоса воспроизводимых звуковых частот 450-3150 Гц.
Среднее звуковое давление в полосе воспроизводимых звуковых частот не менее 0,1 Па;
Источник питания: батарея типа Крона-ВЦ или Корунд.
Напряжение питания приемника 9 В.
Ток, потребляемый приёмником, при отсутствии сигнала - не более 20 мА.
Работоспособность приёмника сохраняется при снижении напряжения источника питания до 5,0 В. Габаритные размеры приёмника 215х125х47 мм.
Масса приемника: 300 г.
Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:




Дата изготовления приёмника декабрь 1989 года года.
Цена в торговых сетях СССР составляла 34 рубля 00 копеек.
avatar
Admin
Admin

Сообщения : 289
Очки : 3322
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Пт Фев 16, 2018 4:41 pm

Карманный радиоприёмник «Орлёнок»



Другие фотографии приёмника:
ФОТО:












Малогабаритные радиоприёмники "Орлёнок" и "Орлёнок-М" выпускались с 1967 и 1968 года Сарапульским радиозаводом имени Орджоникидзе. Малогабаритный радиоприёмник ''Орленок'' работает в диапазонах: ДВ и СВ.
Технические характеристики:
ТТХ приёмника «Орлёнок»:

Краткая техническая характеристика моделей:
Чувствительность……………………………… 4 мВ/м.
Избирательность………………………………. 16 дБ.
Питание от двух дисковых аккумуляторов типа Д-0.1, включенных последовательно.
Номинальная выходная мощность ………… 40 мВт.
Максимальная………………………………….. 80 мВт.
Есть возможность подключения микротелефона или дополнительного громкоговорителя.
Нормальная работа радиоприёмника обеспечивается в диапазоне температур от -10° до +45° С.
Размеры у радиоприёмника…………………. 78х52х25 мм.
Масса с аккумуляторами…………………….. 120 грамм.
Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:


Дата изготовления приёмника январь 1969 года.
Цена приёмника составляла 45 рублей 48 копеек.
avatar
Admin
Admin

Сообщения : 289
Очки : 3322
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Пт Фев 16, 2018 7:32 pm

Карманный радиоприёмник «Нейва-М»



Другие фотографии приёмника:
ФОТО:








Портативный транзисторный радиоприёмник четвёртого класса "Нейва-М" выпускался Каменск-Уральским приборостроительным заводом с 1967 года.Карманный радиоприёмник ''Нейва-М'' - предназначен для приёма радиовещательных станций на магнитную антенну в диапазонах ДВ и СВ. Он выполнен на семи транзисторах и полупроводниковом диоде.
Технические характеристики:
ТТХ приёмника «Нейва-М»:

Технические характеристики:
• Hoминaльнaя выходная мощность 60 мВт.
• Чувствительность на внутреннюю антенну в диапазоне ДВ 1,5, СВ 1,0 мВ/м.
• Избирательность по соседнему каналу на ДВ 20, СВ 16 дБ.
• Ослабление по зеркальному каналу на ДВ 26, СВ 20 дБ. ПЧ 465 кГц.
• АЧХ тракта усиления по звуковому давлению в диапазоне 450..3000 Гц имеет неравномерность 14 дБ.
• Ток покоя 6 мА.
Питание осуществляется от батареи Крона-ВЦ. Приёмник сохраняет работоспособность при снижении напряжения до 5,6 В. Для подключения внешней антенны и телефона в корпусе имеются гнёзда.
Размеры приёмника 113х70хх34 мм.
Масса вместе с батареей и футляром 330 гр.
Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:




Дата изготовления приёмника май 1969 года.
Стоимость приёмника в торговых сетях составляла 36 рублей 83 копейки.
avatar
Admin
Admin

Сообщения : 289
Очки : 3322
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Сб Фев 17, 2018 8:31 pm

Питающее устройство ПУ-1



Другие фотографии ПУ-1:
ФОТО:






Зарядно-питающий блок предназначен для заряда аккумуляторных батарей типа 7Д-0,1 и для питания транзисторных приемников в стационарных условиях.
Технические характеристики:
ТТХ «ПУ-1»:

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Источник питания........... сеть 50 г/{ 127, 220в
Потребляемая мощность........ 0,5 вт
Выходное напряжение для заряда батарей
при максимальном токе не более 15 мА , 10 в
Выходное стабилизированное напряжение для питания приемника при максимальном токе не более 100 ...... 9 s
Напряжение пульсации........ ие более 11 мв
Габаритные размеры.......... 120X46X43 мм
Масса............... 240 г.
Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:






Дата изготовления ПУ-1 март 1980 года.
Цена питающего устройства составляла 10рублей 00 копеек.


Последний раз редактировалось: Admin (Вс Фев 18, 2018 7:59 am), всего редактировалось 1 раз(а)
avatar
Admin
Admin

Сообщения : 289
Очки : 3322
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Вс Фев 18, 2018 7:58 am

Зарядное устройство ЗУ ЗД-01



Другие фотографии зарядного устройства ЗУ ЗД-01:
ФОТО:



Зарядное устройство предназначено для зарядки аккумуляторных батарей Д-0, 1.
Технические характеристики:
ТТХ Зарядное устройство ЗУ ЗД-01:

Некоторые характеристики зарядного устройства 3Д-01:
- входное напряжение — 220 В, 50 Гц;
- ток заряда — 12 мА;
- размеры — 71 х 66 х 19 мм;
- масса — 0, 055 кг.
Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:


Дата изготовления ЗУ ЗД-01 май 1989 года.
avatar
Admin
Admin

Сообщения : 289
Очки : 3322
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Вс Фев 18, 2018 8:16 am

Зарядное устройство ЗУ 7Д-0.115


Другие фотографии зарядного устройства ЗУ 7Д-0.115:
ФОТО:



Зарядное устройство предназначено для зарядки аккумуляторных батарей 7Д-0.115.
Технические характеристики:
ТТХ зарядное устройство ЗУ 7Д-0.115:

Некоторые характеристики зарядного устройства ЗУ 7Д-0.115:
Напряжение питания — 220 В, 50 Гц;
Ток заряда — 10-12 мА;
Размеры — 71 х 66 х 19 мм;
Масса — 0, 055 кг.
Время зарядки аккумулятора — 15 часов.
Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:

Дата изготовления ЗУ 7Д-0.115 февраль 1983 года.
Стоимость зарядного устройства составляла 2 рубля 50 копеек.
avatar
Admin
Admin

Сообщения : 289
Очки : 3322
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Сб Фев 24, 2018 7:00 pm

Радиоприёиник «Сигнал-306 (Маэстро)»



Другие фотографии приёмника:
ФОТО:
















Портативный радиоприёмник "Сигнал-306" (Маэстро) с 1987 года выпускал Каменск-Уральский приборостроительный завод. Радиоприёмник ''Сигнал-306'' комбинированное устройство (радиотаймер) выполняющее функции электронных часов и радиоприёмника.Часы обеспечивают индикацию времени, сигнализацию начала каждого часа звуковым сигналом, включение звукового сигнала в нужное время, автоматическое включение радиоприёмника в заданное время и отключение через 30 минут работы.
Технические характеристики:
ТТХ приёмника «Сигнал-306»:

Краткая техническая характеристика моделей:
Диапазоны волн:
ДВ………………………………………………………………………………. 148...285 кГц
СВ………………………………………………………………………………. 525...1607 кГц,
Чувствительность, ограниченная шумами, в диапазоне:
ДВ……………………………………………………………………………….. 1,2 мВ/м;
СВ………………………………………………………………………………... 0,8 мВ/м;
Избирательность по соседнему каналу…………………………………… 28 дБ;
Выходная мощность усилителя низкой частоты (максимальная)…….. 0,15 Вт;
Диапазон воспроизводимых звуковых частот……………………………. 450...3150 Гц;
Габариты устройства…………………………………………………………. 164х38х93 мм;
Вес……………………………………………………………………………….. 0,42 кг.
Питание приёмника батарея………………………………………………… «Крона», «Корунд» (напряжением 9 вольт).
Питание электронного таймера батарея………………………………….. СЦ-32 (импортный аналог G-12).
(напряжением 1,5 вольта)
Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:










Дата изготовления приёмника январь 1987 года.
Цена приёмника составляла 50 рублей 60 копеек.
avatar
Admin
Admin

Сообщения : 289
Очки : 3322
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Чт Мар 01, 2018 6:04 pm

Радиоприемник «Меридиан РП-401»



Другие фотографии приёмника:
ФОТО:






Малогабаритный радиоприёмник "Меридиан-401" с 1986 года выпускало Киевское ПО имени С.П.Королёва. Приёмник предназначен для приёма радиовещательных станций с АМ в диапазоне КВ и с ЧМ в диапазоне УКВ.
Технические характеристики:
ТТХ приёмника «Меридиан РП-401»:

Технические характеристики:

- Чувствительность в диапазоне:
КВ……………………………………………………  600 мкВ,
УКВ…………………………………………………..  250 мкВ.
- Селективность в диапазоне:
КВ……………………………………………………. 16 дБ.
- Диапазон воспроизводимых частот………… 450...3150 Гц.
- Максимальная выходная мощность………… 55 мВт.
-Диапазон принимаемых частот:
КВ ………………………………………………………………………….  9,5...9,8 Мгц (31,6...30,6 метров).
УКВ ……………………………………………………………………….  65,8...74 МГц (4,56...4,05 метра)
Размер…………………………………………. 77х36,5х1500 мм;
Вес без упаковки и батарей………………….. 300 гр.

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:




Дата изготовления приёмника январь 1991 года.
Цена приёмника составляла 39 рублей 00 копеек.


Последний раз редактировалось: Admin (Вт Мар 06, 2018 8:59 pm), всего редактировалось 1 раз(а)
avatar
Admin
Admin

Сообщения : 289
Очки : 3322
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Пн Мар 05, 2018 8:26 pm

Радиоприемник « Нейва-304»



Другие фотографии приёмника:
ФОТО:








Портативные радиоприёмники "Нейва-403" и "Нейва-304" с начала 1981 и 1987 года выпускал Каменск-Уральский приборостроительный завод. Переносной транзисторный радиоприёмник ''Нейва-403'' обеспечивает приём радиостанций в ДВ и СВ диапазонах на внутреннюю магнитную антенну. Питание от батареи Крона-ВЦ или аккумулятора 7Д-0,115. Имеются гнёзда для головного телефона и внешней антенны. Модель выполнена с учётом современных эстетических требований (на 1981 год), футляр выполнен из ударопрочного полистирола с дюралевой накладкой.
Технические характеристики:
ТТХ радиоприемника «Нейва-304»:

Основные технические характеристики:
Чувствительность в диапазонах:
ДВ………………………………………………………………….. 1,2 мВ/м,
СВ………………………………………………………………….. 0,8 мВ/м.
Диапазон воспроизводимых звуковых частот……………… 450...3150 Гц.
Выходная номинальная мощность…………………………… 100,
Максимальная……………………………………………………. 150 мВт.
Габариты приёмника……………………………………………. 145х80х39 мм.
Масса………………………………………………………………. 450 гр.
Питание приёмника……………………………………………… 9 вольт.

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:





Дата изготовления приёмника апрель 1989 года.
Цена приёмника составляла 31 рубль 00 копеек.
avatar
Admin
Admin

Сообщения : 289
Очки : 3322
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Вт Мар 06, 2018 10:42 am

Радиоприемник « Соната»



Другие фотографии приёмника:
ФОТО:









Транзисторный радиоприёмник "Соната" с 1965 года выпускал Ленинградский завод "Радиоприбор". Переносный четырёхдиапазонный транзисторный приёмник ''Соната'' выпускали в нескольких вариантах внешнего оформления. Радиоприёмник отличался от подобных моделей современным оформлением, хорошим качеством звучания, высокими электрическими и эксплуатационными параметрами. Экспортные радиоприёмники имели КВ поддиапазоны от 16 до 50 метров
Технические характеристики:
ТТХ радиоприемника «Соната»:

Основные технические характеристики:
Диапазон принимаемых радиоволн:
ДВ - 150...408 кГц (2000...735 м),
СВ - 525...1605 кГц (571,2...187,0 м),
КВ-1 - 3,95...7,4 Мгц (75...41 м),
КВ-2 - 9,0...12,1 Мгц (31...25 м).
Максимальная чувствительность РП в диапазонах:
ДВ - 1,0 мВ/м,
СВ - 0,5 мВ/м,
КВ - 50 мкВ.
Реальная чувствительность 2,0 мВ/м, 1,0 мВ/м и 200 мкВ.
Избирательность по соседнему каналу в диапазонах ДВ и СВ не менее 34 дБ.
Избирательность по зеркальному каналу в диапазонах ДВ - 32 дБ, СВ - 26 дБ, КВ - 12 дБ. Промежуточная частота равна 465 Кгц.
Номинальная выходная мощность 150 мВт.
К.П.Д при максимальной выходной мощности 40%.
Коэффициент нелинейных искажений по всему тракту около 8%.
Частотная характеристика по звуковому давлению всего тракта в диапазонах СВ и ДВ не уже  200...4000 Гц (при неравномерности 14 и 18 дБ).
Радиоприёмник имеет регулятор тембра ВЧ обеспечивающий завал АЧХ на частоте 4 Кгц - 12 дБ.
Регулятор громкости обеспечивает регулировку звука в пределах 40 дБ.
Питание приёмника осуществляется от 2-х соединенных последовательно батарей КБСЛ-0,5.
Нормальная работа достигается при температуре от -10° и до +45°С
Размеры приёмника 252х143х68 мм, вес с источником питания 1,9 кг.

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:









Дата изготовления приёмника 1969 года.
Цена приёмника составляла 47 рублей 00 копеек.
avatar
Admin
Admin

Сообщения : 289
Очки : 3322
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Ср Мар 07, 2018 3:24 pm

Радиоприёмник-конструктор «Звёздочка»



Другие фотографии приёмника:
ФОТО:





Транзисторный радиоприёмник-конструктор "Звёздочка" с начала 1972 года выпускали Ленинградский завод Мезон и Ленинградское ЦКБ Технологии и Оборудования. Радиоприёмник-конструктор ''Звёздочка'' предназначен для развития творческих навыков у детей школьного возраста. Он выпускался набором-конструктором для сборки действующего радиоприёмника. Сборка радиоприёмника состояла из сборки корпуса, распайки громкоговорителя и разъёма питания к уже собранной заводом печатной плате с элементами электрической схемы и установки всей конструкции в корпус. Радиоприёмник содержит шесть германиевых транзисторов и работает в диапазоне средних волн. В разное время приёмник подвергался модернизации. При практически одинаковом построении электрической схемы, на плату устанавливались различные, уже более нового производства радиодетали, были изменения в расположении радиодеталей на печатной плате.
Технические характеристики:
ТТХ радиоприемника «Звёздочка»:

Основные технические характеристики:
Чувствительность приёмника………………………... 6...10 мВ/м.
Селективность около…………………………………..... 8 дБ.
Номинальная выходная мощность………………….. 60 мВт,
Максимальная выходная мощность……………….. 100 мВт.
Питание……………………………………………............... 9 вольт.

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:





Дата изготовления приёмника сентябрь 1977 года.
Цена приёмника составляла 10 рублей 00 копеек.
avatar
Admin
Admin

Сообщения : 289
Очки : 3322
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Сб Мар 10, 2018 9:12 pm

Радиоприемник «Алмаз»



Другие фотографии приёмника:
ФОТО:













Портативный транзисторный радиоприёмник 4-го-класса "Алмаз" с начала 1964 года выпускали Ленинградские заводы "Новатор и "Радиоприбор". Малогабаритный транзисторный радиоприёмник ''Алмаз'' наряду с высокими эксплуатационными качествами имеет хорошие электроакустические параметры. Выполнен он по супергетеродинной схеме на семи транзисторах и одном кристаллическом диоде. Приём радиостанций осуществляется на внутреннюю магнитную антенну. Шкала модели горизонтальная, отградуированная в сотнях килогерц. Для переноски и предохранения корпуса от повреждений он помещается в кожаный футляр. Ручка настройки и регулятора громкости с выключателем питания расположены с правой стороны на боковой стенке корпуса. На боковой стенке расположены и гнёзда для наружной антенны и головного телефона. Рычаг переключателя диапазонов и отсек батареи расположены сзади. Приёмник выпускали в разных вариантах оформления до середины 1972 года.
Технические характеристики:
ТТХ радиоприемника «Алмаз»:

Основные технические характеристики:
Источником питания служит аккумуляторная батарея типа 7Д-0,1 или батарея Крона. Основные параметры приёмника сохраняются при снижении напряжения источника питания до 7,2 вольт, а его работа при снижении напряжения до 5,6 вольт.
Напряжение питания…………………………………………………….. 9 в.
Номинальная выходная мощность УНЧ……………………………… 50 мВт.
Приёмник имеет диапазоны…………………………………………….. СВ и ДВ.
Чувствительность приёмника в диапазоне:
СВ…………………………………………………………………………….. 1,5 мВ/м,
ДВ……………………………………………………………………………… 2,5 мВ/м.
Избирательность по соседнему каналу в диапазоне:
СВ……………………………………………………………………………… 16 дБ,
ДВ………………………………………………………………………………. 20 дБ.
Избирательность по зеркальному каналу около……………………….. 20 дБ.
Промежуточная частота…………………………………………………….. 465 кгц
Частотная характеристика по звуковому давлению……………………. 450...3000 Гц.
Коэффициент нелинейных искажений не более………………………… 8%.
Габариты………………………………………………………………………… 134х83х34 мм
Масса…………………………………………………………………………….. 380 гр.

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:



Дата изготовления приёмника сентябрь 1970 года.
Цена приёмника составляла 44 рубля 85 копеек.
avatar
Admin
Admin

Сообщения : 289
Очки : 3322
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Admin в Пн Мар 12, 2018 6:44 pm

Радиоприемник-сувенир «Телевизор»



Другие фотографии приёмника:
ФОТО:









Сувенирный радиоприёмник "Телевизор" с 1979 года выпускал Кулебакский завод радиоузлов. Сувенир выпущен в преддверии ''Олимпиады-80''. Он представляет собой уменьшенную копию телевизора на подставке с радиоприёмником прямого усиления на 6-ти транзисторах, работающий в диапазоне средних волн. В 1990 году схема сувенирного радиоприёмника была полностью переведена на кремниевые транзисторы, исключён выходной трансформатор, добавлен диапазон ДВ.
Технические характеристики:
ТТХ радиоприемника-сувенира «Телевизор»:

Основные технические характеристики:

Питается приёмник от батареи типа -"Крона"
Чувствительность модели - 25 мВ/м.
Избирательность по соседнему каналу - 6-8 дБ.
Номинальная выходная мощность - 60 мВт.

Для любопытных confused :
Для тех, кому интересно, а шо таки там внутри:







Дата изготовления приёмника июнь 1988 года.
Цена приёмника составляла 10 рублей 00 копеек.
avatar
Admin
Admin

Сообщения : 289
Очки : 3322
Дата регистрации : 2015-08-24
Возраст : 51
Откуда : Республика Коми, г. Сосногорск

http://militaryradio.mirbb.com

Вернуться к началу Перейти вниз

Re: Бытовые радиоприёмники СССР

Сообщение автор Спонсируемый контент


Спонсируемый контент


Вернуться к началу Перейти вниз

Страница 2 из 4 Предыдущий  1, 2, 3, 4  Следующий

Вернуться к началу



Права доступа к этому форуму:
Вы не можете отвечать на сообщения
